| 브랜드 이름: | Kingsine |
| 모델 번호: | PMC200 |
| MOQ: | 1PC |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

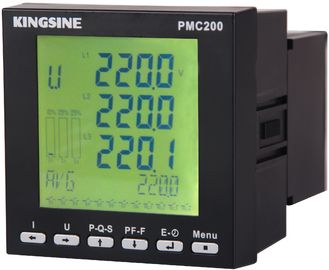

전력 관리용 220VAC / 5A 다기능 전력 계측기 PMC200
블루 백라이트가 있는 큰 LCD 디스플레이
넓은 온도 범위
220 / 380 전압
전력 품질 분석
네 개의 확장 모듈이 있습니다.
비용 효율적이고 사용하기 쉽고 설치가 쉽습니다! 전력 관리 시스템으로 널리 사용됩니다! 서브 스테이션 자동화, 유통 네트워크, 지능형 건물, 지능형 스위치보드!
소개
PMC200 다기능 전력 계측기는 에너지 관리 시스템, 서브 스테이션 자동화, 유통 네트워크 자동화, 서브 디스트릭트 전력 유통, 산업 자동화,지능형 건물, 지능형 스위치 보드, 스위치 캐비닛 등 디지털화, 지식화 및 네트워킹을 통합하여 전기 양 변환기와 같은 전통적인 장비를 대체합니다.,숫자 디스플레이 기기, 데이터 획득 장치 및 기록기 분석기 등 다목적 사용은 비용을 낮추고 간단한 유선 연결은 테스트를 단순화합니다.
|
표준: DL/T721 - 2000 |
||
|
정확도 클래스 |
전압 및 전류 |
0급2 |
|
힘 |
0급5 |
|
|
액티브 전기 차원 |
1급 |
|
|
입력 전압 특성 |
범위 |
3×220V/380V ((직접) 3×57.7V/100V (CT로 연결) |
|
임페던스 |
2MΩ (L-L), 1MΩ (L-N) |
|
|
허용된 과부하 용량 |
1.2번/ 연속 |
|
|
입력 전류 특성 |
범위: |
1A, 5A (선택) |
|
저항력: |
<0.1Ω |
|
|
허용된 과부하 용량: |
1.2번/ 연속, 10번/1초 |
|
|
릴레이의 접촉 용량 |
220VAC/5A, 30VDC/5A |
|
|
통신 인터페이스 |
RS485, baudrate 선택, 최대 19200bps |
|
|
통신 프로토콜 |
MODBUS RTU |
|
|
전자기 호환성 |
IECIII급에 적합합니다. |
|
|
단열 저항 |
>50MΩ |
|
|
전력 주파수 전압을 견딜 수 있습니다 |
AC2kV/1분 |
|
|
전력 |
<5VA |
|
|
전원 공급 |
90~260VAC/DC |
|
|
작동 온도 |
-20°C ~ +70 °C |
|
|
크기 |
96x96x72 (mm), 96x96x120 ((mm) ((확대 모듈과 함께) |
|
|
무게 |
0.5kg |
|
PMC200 전력 매개 변수 검사기
기능 및 특징
|
매개 변수 측정 |
전력 품질 |
|
|
전류 / 전압 액티브/반응력/보상력 전력 요인 / 주파수 단계 및 중립선 와이어 라인 및 단계 라인 3단계 및 단단계 3단계 및 단단계 |
하모닉 왜곡 / 31 배 하모닉 분석 전류와 전압 / 전류와 전압 |
|
|
통신 프로토콜 |
|
|
|
RS485/MODBUS |
|
|
|
표시 |
|
|
|
STN LCD 디스플레이 큰 화면 / 실시간 시계 연간/월/일/시간/분/초 |
|
|
|
에너지 측정 |
다른 것 |
|
|
입력/출력 활성 에너지 입력/출력 반응 에너지 겉으로 보이는 에너지 1 채널 펄스 출력 1 채널 펄스 출력 |
온라인 업데이트 |
|
|
원격 통신 입력 모듈 8 채널 원격 통신 입력 상태 변수 시간 해상도: 최대 1ms 100 SOE 이벤트 로그 |
|
|
|
수요 통계 |
리레 출력 모듈 |
|
|
전류 액티브/반응력/보상력 현재 값과 최대 현재 값과 최대 |
4 채널 리레 출력 제한을 초과할 경우 프로그래밍 가능한 경보 설정 원격 제어 |
|
|
회복률 |
아날로그 입력 및 출력 모듈 |
|
|
8 복구 단계 4 회복율을 설정할 수 있습니다. |
1채널 아날로그 입력 측정 4~20mA DC 1채널 아날로그 입력 측정 0-5V DC 2채널 아날로그 출력 4~20mA DC |
|
|
최대 및 최소 |
|
|
|
최대, 최소 및 모든 측정 매개 변수의 시간 |
통신 모듈 |
|
|
a) RS232 통신 모듈 b) 프로피부스-DP 통신 모듈 c) TCP/IP 이더넷 확장 모듈
|
|
|
|
이벤트 로그 |
|
|
|
100 SOE 이벤트 로그 / 시간 해상도: 최대 1 ms |
|
|
|
