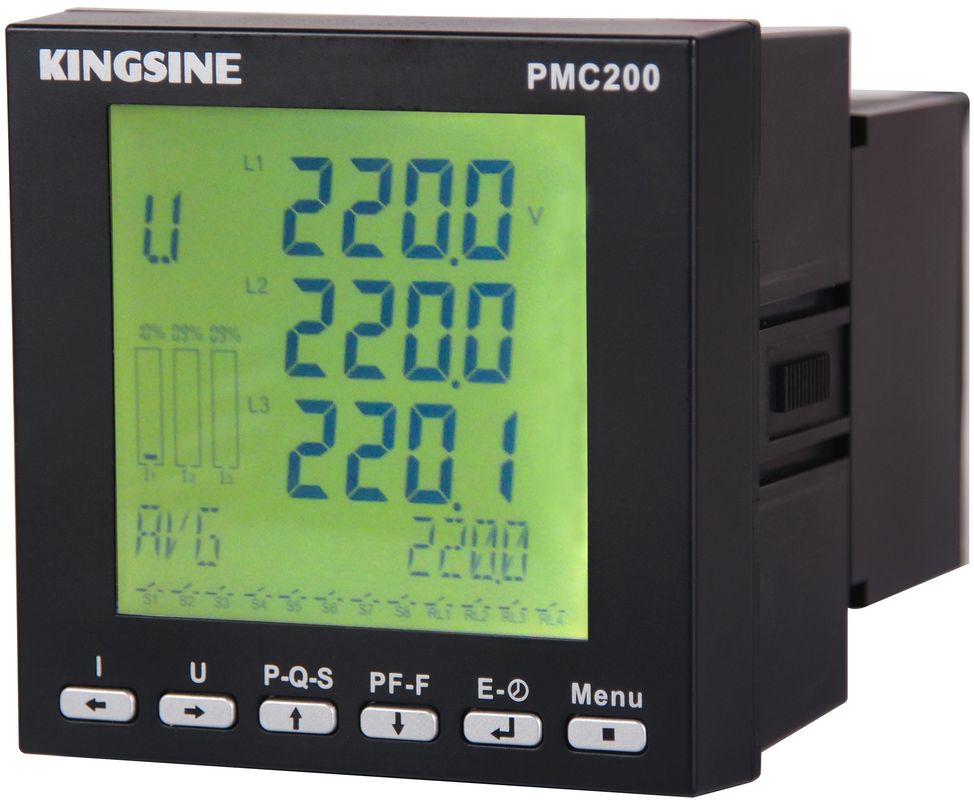

고성능 다기능 파워 미터 , 90-260 VAC PMC200

기준: DL/T721 - 2000년

 정확도 종류

전압과 현재

종류 0.2

힘

종류 0.5

활동적인 전기 정도

종류 1

 입력 전압 특성

범위

100V, 200V, (선택) 400V

임피던스

2MΩ (L-L), 1MΩ (L-N)

허용된 과부하 용량

지속 1.2 시간

입력 현재 특성

범위:

1A, (선택) 5A

임피던스:

<0.1Ω

허용된 과부하 용량:

지속 1.2 시간, 10 times/1 둘째로

릴레이의 접촉 수용량

220VAC/5A, 30VDC/5A

통신 인터페이스

최대 RS485의 선택 baudrate. 19200bps

통신 프로토콜

MODBUS RTU

전자기 겸용성

IEC Ⅲ를 분류하기 위하여 따릅니다

절연 저항

>50MΩ

힘 주파수 반항 전압

AC2kV/1min

전체적인 힘

<5VA

전력 공급

260VAC/DC에 90

작동 온도

-20℃ ~ +70 ℃

차원

96x96x72 (mm),

96x96x120 (mm) (확장 단위에)

무게

0.5 kg

매개변수 측량

힘 질

 현재/전압

활동 적이고/민감하는/겉보기 전력

동력 인자/주파수

단계와 중립 선

철사 선과 통제선

3 단계와 단일 위상

3 단계와 단일 위상

고조파 왜곡/31 시간 조화 분석

현재 및 전압/현재 및 전압

통신 프로토콜

RS485/MODBUS

전시

큰 스크린/실시간 시계를 가진 STN LCD 디스플레이

년/달 일/시간/분/둘째로

에너지 측량

다른 사람

입출력 능동태 에너지

입출력 민감하는 에너지

명백한 에너지

1 채널 맥박 산출

1 채널 맥박 산출

온라인으로 갱신

원격 통신 입력 모듈

8개의 수로 원격 통신 입력

상태 변수 시간의 해결책: 1명까지 Ms

100개의 SOE 사건 기록

수요 통계

릴레이 산출 단위

현재

활동 적이고/민감하는/겉보기 전력

현재 값 및 최대.

현재 값 및 최대.

4 수로 릴레이 산출

한계 초과의 풀그릴 경보 조정

원격 제어

피해복구동원 비율

아날로그 입력 및 산출 단위

8개의 피해복구동원 단계;

4개의 피해복구동원 비율은 놓일 수 있습니다

4-20mA DC를 위한 1개의 채널 아날로그 입력 측량

0-5V DC를 위한 1개의 채널 아날로그 입력 측량

4-20mA DC를 위한 2개의 수로 아날로그 산출

최대와 최소한

최대, 최소한을 기록하십시오

모든 측량 매개변수의 시간

커뮤니케이션 단위

a) RS232 커뮤니케이션 단위

b) Profibus DP 커뮤니케이션 단위

c) TCP/IP 이더네트 확장 단위

사건 기록

100개의 SOE 사건 기록/시간 해결책: 1명까지 Ms
