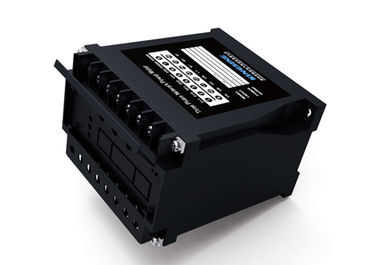

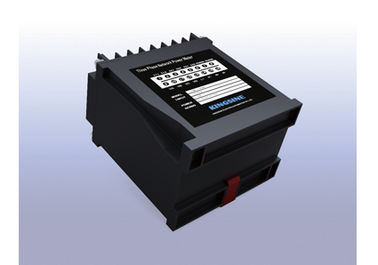

3단계 다기능 전력계 Modbus M80N

기능 특징

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180 I

PMC180N

순간적인 실제 가상 값

전류

단일 단계 및 중립 라인

◆

◆

◆

◆

전압

선/선 & 단계/선

◆

◆

◆

◆

빈도

◆

◆

액티브 파워

3단계 및 1단계

◆

◆

◆

반응 전력

3단계 및 1단계

◆

◆

전력 요인

3단계 및 1단계

◆

◆

◆

에너지

액티브 에너지

◆

◆

반응 에너지

◆

◆

전력 품질

하모닉 왜곡

전류와 전압

◆

◆

31 순위 하모닉 분석

전압 및 전류

◆

◆

의사소통

RS485/MODBUS 프로토콜

◆

◆

◆

◆

◆

◆

표시

LED 디스플레이

◆

◆

◆

◆

◆

다른 것

2채널 DI

◆

◆

◆

◆

◆

2채널 DO

◆

◆

◆

◆

◆

1 채널 AO:4-20Ma

◆

◆

◆

◆

◆

◆

2 채널 제한 경보

◆

◆

◆

◆

◆

◆

지원 프로그램 온라인 업그레이드

◆

◆

◆

◆

◆

◆

전기 특성

측정 방식

3단계 3선 AC 시스템

3단계 4선 AC 시스템

샘플링 속도: 시슬당 64번

데이터 갱신 속도

1S

측정 정확성

전류

00.2%

전압

00.2%

힘

00.5%

빈도

00.05Hz

활성 에너지

10.0%

반응 에너지

20.0%

AO

1%

입력 전압 특성

측정 전압

허용된 과부하

3 X 220/380V (직접 연결)

3 X 57.7/100V (CT로 연결)

입력 임페던스

1.2번 / 연속

측정 전압

1.8MΩ

입력 전류 특성

측정 전류

5A 또는 1A (CT로 연결)

허용된 과부하

1.2번 / 연속

입력 임페던스

<0.1Ω

4~20mA DC 출력

 오픈 서킷 전압

5VDC

부하량

≤200Ω

격리 전압

2KV

작동 전원 공급 장치

AC

85~265VAC/45-65Hz

DC

100~300 VDC

전력 소모

< 3W

기계적 특성

무게

0.5kg

IP 보호등급

IP52

크기

110 × 75 × 120mm

작동 온도

-25~70°C

저장 온도

-40~85°C

상대 습도

5% ~ 90%RH, 응축이 없습니다.

EMC

전기 정전 충전 간섭

IEC 61000-4-2 레벨 4

반 빠른 일시 펄스 그룹

IEC 61000-4-4, 레벨 4

반충격

IEC 61000-4-5, 레벨 3

반주파 자기장

IEC 61000-4-8, 레벨 3

전기 단열 성능

단열 저항

GB/T13729, >50MΩ

주파수 저항 전압

GB/T13729, AC 2KV 50Hz /1min

펄스 전압

GB/T13729, 5KV, 1.2/50us
