| 브랜드 이름: | KINGSINE |
| 모델 번호: | PMC110 |
| MOQ: | 10pcs |
| 배달 시간: | 십오일 |
| 지불 조건: | T는 / T |

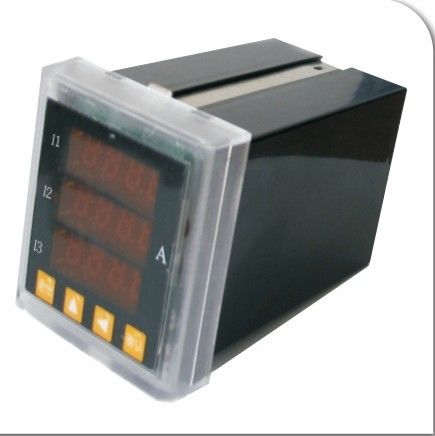

디지털 다기능 전력계 단기 / 3단계 PMC110
단일 / 3단계 AC 시스템
220 / 380V 전압
전력 품질 분석
시리즈 모델
전반적인 설명
PMC110 시리즈 단일 디지털 전기 미터는 매우 아름답고 멋진 높은 밝기 LED 디스플레이를 채택합니다.전기 전력 네트워크 자동화 제어 시스템에 적용됩니다., 전압, 전력, 전력 인자 또는 세 단계 전류, 전압의 전기 매개 변수 측정 및 표시, 시각 표시, 높은 정확성, 좋은 안정성,충격 저항 등 GB/T13978-1992에 따라.
기능 특성
신청서
기능 특징
|
모델 |
PMC110C |
PMC110P |
PMC110F |
PMC110U |
PMC110I |
PMC110U3 |
PMC110I3 |
|
순간적인 실제 가상 값 |
|
|
|
|
|
|
|
|
단일 단계 전류 |
|
|
|
|
◆ |
|
|
|
3단계 전류 |
|
|
|
|
|
|
◆ |
|
단일 단계 전압 |
|
|
|
◆ |
|
|
|
|
3단계 전압 |
|
|
|
|
|
◆ |
|
|
빈도 |
|
|
◆ |
|
|
|
|
|
액티브 파워 |
|
◆ |
|
|
|
|
|
|
전력 요인 |
◆ |
|
|
|
|
|
|
|
의사소통 |
|
|
|
|
|
|
|
|
RS-485/MODBUS 프로토콜 |
|
|
|
|
|
|
|
|
표시 |
|
|
|
|
|
|
|
|
LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
기술 매개 변수
|
전기 특성 |
||
|
측정 유형
|
단일 단계 AC 시스템, 3단계 AC 시스템 |
|
|
데이터 갱신 속도 |
1S |
|
|
측정 정확성 |
전류 |
00.5% |
|
전압 |
00.5% |
|
|
힘 |
00.5% |
|
|
전력 요인 |
00.5% |
|
|
빈도 |
00.05Hz |
|
|
입력 전압 특성
|
측정 전압 |
220/380V (직접 연결) |
|
57.7/100V (CT로 연결) |
||
|
허용된 부하 |
1.2배/연속 |
|
|
입력 임페던스 |
1.8MΩ |
|
|
입력 전류 특성 |
측정 전류 |
5A 또는 1A (CT로 연결) |
|
허용된 과부하 |
1.2번 / 연속 |
|
|
입력 임페던스 |
<0.1Ω |
|
|
작동 전원 공급 장치 |
AC |
80~270VAC/45-65Hz |
|
DC |
80~270 VDC |
|
|
전력 소모 |
< 3W |
|
|
기계적 특성 |
||
|
무게 |
00.3kg |
|
|
IP 보호등급 |
패널 IP52, 몸체 IP30 |
|
|
크기 |
48x48x80mm |
|
|
작동 온도 |
-10~55°C |
|
|
저장 온도 |
-25~85°C |
|
|
상대 습도 |
5% ~ 93%RH, 응축이 없습니다. |
|
|
EMC |
||
|
전기 정전 충전 간섭 |
IEC 61000-4-2, 레벨 4 |
|
|
반 빠른 일시 펄스 그룹 |
IEC 61000-4-4, 레벨 4 |
|
|
반충격 |
IEC 61000-4-5, 레벨 3 |
|
|
반주파 자기장 |
IEC 61000-4-8, 레벨 3 |
|
|
전기 단열 성능 |
||
|
단열 저항 |
GB/T13729,>50MΩ |
|
|
주파수 저항 전압 |
GB/T13729,AC 2KV 50Hz /1min |
|
|
펄스 전압 |
GB/T13729,5KV1.2/50us |
|
선택 가이드
|
모델 사양: PMC110A-B-C-D |
|
|
A Meter 타입: |
|
|
I3 |
3단계 디지털 전류계 |
|
U3 |
3단계 디지털 전압계 |
|
난 |
단상 디지털 전류계 |
|
U |
단상 디지털 전압계 |
|
F |
단상 주파수 계측기 |
|
P |
단상 전력계 |
|
C |
단상 전력 계수계 |
|
B 등급 측정 전압/전류: |
|
|
1 |
57.7/100V,5A |
|
2 |
57.7/100V,1A |
|
3 |
220/380V,5A |
|
4 |
220/380V,1A |
|
C 시스템 주파수: |
|
|
1 |
50Hz |
|
2 |
60Hz |
|
D 전원 공급: |
|
|
1 |
80~270VAC/45-65Hz |
|
E 선택 기능: |
|
|
0 |
아무 것도 |
예제: 주문 모델: PMC110I-3-1-1-0
즉 PMC110I 단일 단계 디지털 전류 미터는 220/380V 5A, 시스템 주파수 50Hz, 전원 공급 80 ~ 270 VAC / 45-65Hz, 선택 기능이 없습니다.
|
|
