| 브랜드 이름: | Kingsine |
| 모델 번호: | PMC100N |
| MOQ: | 1PC |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

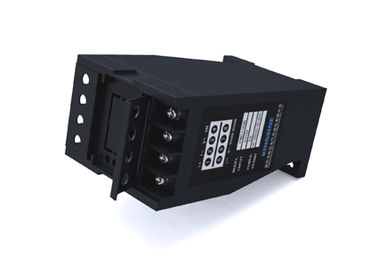

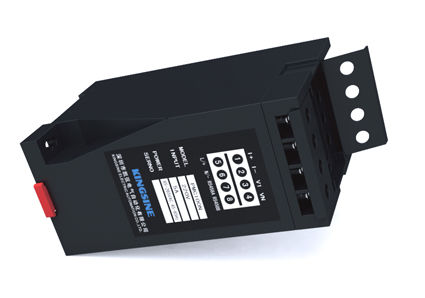

단일 단계 AC 다기능 전력계, MODBUS - RTU PMC100N
단일 단계 AC 시스템
220 / 380V 전압
전력 품질 분석
넓은 온도 범위
PMC 100N 단일 단계 네트워크 전력 계측기
Sin전기에너지 매개 변수 측정 및 에너지 측정
전기 파라미터 제한 경보의 온라인 모니터링
LCD 조작판이 없는 네트워크 미터, 선택적 변환기 기능 출력
MODBUS-RTU, RS485 통신을 지원
전반적인 설명
PMC100N 단일 단계 네트워크 전력 계측기는 LCD 조작 패널이없는 다기능 네트워크 계측기입니다. 그것은 낮은 전력 소모 마이크로프로세서를 채택하고, 완전한 전력 매개 변수를 측정 할 수 있습니다.에너지 측정그것은 RS-485 통신 포트를 가지고 있으며 모든 지능형 전력 유통 시스템과 쉽게 통합 될 수 있습니다. PMC180N는 실용적인 기능, 쉬운 사용, 쉬운 유지보수를 가지고 있습니다.그것은 현장 장비의 모니터링 및 제어에 사용할 수 있습니다, 전력 응용 전문가에게 측정 및 테스트 지원을 제공, SCADA와 스마트 그리드에 데이터베이스를 공급, 지능적인 에너지 관리에 대한 과학적 기반을 제공합니다.
기능 특징
|
기능 특징 |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
순간적인 실제 가상 값 |
|
|
|
|
|
|
|
|
전류 |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
전압 |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
빈도 |
◆ |
|
|
◆ |
|
|
◆ |
|
액티브 파워 |
◆ |
|
◆ |
|
|
|
◆ |
|
반응 전력 |
◆ |
|
|
|
|
|
◆ |
|
전력 요인 |
◆ |
◆ |
|
|
|
|
◆ |
|
에너지 |
|
|
|
|
|
|
|
|
액티브 에너지 |
◆ |
|
|
|
|
|
◆ |
|
의사소통 |
|
|
|
|
|
|
|
|
RS485/MODBUS 프로토콜 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
표시 |
|
|
|
|
|
|
|
|
LED 디스플레이 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
다른 것 |
|
|
|
|
|
|
|
|
2채널 DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2채널 DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 채널 AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2채널 제한 경보 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
지원 프로그램 온라인 업그레이드 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
기술 매개 변수
|
전기 특성 |
||
|
측정 방식 |
단일 단계 AC 시스템 |
|
|
|
시클 당 샘플링 속도: 64번 |
|
|
데이터 갱신 속도 |
1S |
|
|
측정 정확성 |
전류 |
00.5% |
|
전압 |
00.5% |
|
|
힘 |
00.5% |
|
|
빈도 |
00.05Hz |
|
|
활성 에너지 |
10.0% |
|
|
입력 전압 특성 |
측정 전압 |
0~600V (직접 접속) |
|
허용된 과부하 |
1.2번 / 연속 |
|
|
입력 임페던스 |
1.8MΩ |
|
|
입력 전류 특성 |
측정 전류 |
5A 또는 1A (CT 연결을 통해) |
|
허용된 과부하 |
1.2번 / 연속 |
|
|
입력 임페던스 |
<0.1Ω |
|
|
바이너리 입력 |
작동 전압 |
12~24 VDC 또는 220VAC (외부 전원 공급) |
|
입력 임페던스 |
12KΩ 또는 120KΩ |
|
|
격리 전압 |
2KV |
|
|
릴레이 출력 |
노드 타입 |
기계 충격 |
|
노드 용량 |
220 VAC/5A, 30 VDC/5A |
|
|
4~20mA AC 입력 |
오픈 서킷 전압 |
15VDC |
|
과부하 용량 |
≤ 500Ω |
|
|
격리 전압 |
2KV |
|
|
|
AC |
85~265VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
전력 소모 |
< 2.5W |
|
|
기계적 특성 |
||
|
무게 |
00.3kg |
|
|
IP 보호등급 |
IP52 |
|
|
크기 |
75 × 55 × 120mm |
|
|
작동 온도 |
-40~70°C |
|
|
저장 온도 |
-50~85°C |
|
|
상대 습도 |
5% ~ 90%RH, 응축이 없습니다. |
|
|
EMC |
||
|
전기 정전 충전 간섭 |
IEC 61000-4-2 레벨 4 |
|
|
반 빠른 일시 펄스 그룹 |
IEC 61000-4-4, 레벨 4 |
|
|
반충격 |
IEC 61000-4-5, 레벨 3 |
|
|
반주파 자기장 |
IEC 61000-4-8, 레벨 3 |
|
|
전기 단열 성능 |
||
|
단열 저항 |
GB/T13729, >50MΩ |
|
|
주파수 저항 전압 |
GB/T13729, AC 2KV 50Hz /1min |
|
|
펄스 전압 |
GB/T13729, 5KV, 1.2/50us |
|
|
|
