| 브랜드 이름: | Kingsine |
| 모델 번호: | PMC180N |
| MOQ: | 1PC |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |
삼상 네트워크 다기능 힘 미터 IP52/0.05Hz PMC180N
골라내십시오/삼상 AC 체계
220 전압
힘 질 분석

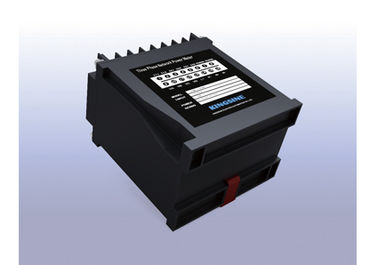

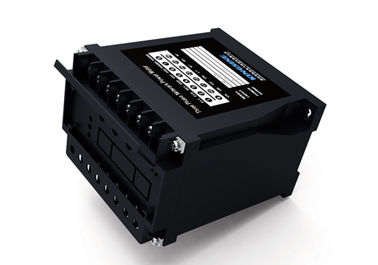

PMC180N 삼상 네트워크 힘 미터
개관
PMC180N 삼상 네트워크 힘 미터는 LCD 가동 위원회 없이 다기능 미터입니다. 그것은 낮은 전력 흩어지기 소형 처리기를, 할 수 있습니다 측정 완전한 힘 매개변수, 에너지 측량 채택하고, 31는 전압/현재 조화 분석을 주문합니다. 그것에는 선택적인 아날로그 출력 포트가, 변형기 기능의 수요도 일치할 수 있습니다 있습니다. 그것에는 RS-485 통신 포트가 있고 어떤 지적인 전원 분배 체계든지에 쉽게 통합될 수 있었습니다. PMC180N에는 실제적인 기능, 쉬운 사용, 쉬운 정비가 있습니다. 그것은 SCADA에 힘 신청 전문가에게 감시하기 위하여 현지 장비의 통제 사용할 수 있고, 측정 & 시험 지원을, 공급합니다 데이타베이스를 공급하고 똑똑한 격자는 지적인 에너지 관리에게, 과학적인 기초를 제공합니다.
기능 특징
|
기능 특징 |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
즉석 진짜 사실상 가치 |
|
|
|
|
|
|
|
현재 단일 위상 & 중립 선 |
◆ |
|
◆ |
|
◆ |
◆ |
|
전압 선/선 & 단계/선 |
◆ |
|
◆ |
◆ |
|
◆ |
|
주파수 |
◆ |
|
|
|
|
◆ |
|
유효 동력 삼상 & 단일 위상 |
◆ |
|
◆ |
|
|
◆ |
|
민감하는 힘 삼상 & 단일 위상 |
◆ |
|
|
|
|
◆ |
|
동력 인자 삼상 & 단일 위상 |
◆ |
◆ |
|
|
|
◆ |
|
에너지 |
|
|
|
|
|
|
|
활동적인 에너지 |
◆ |
|
|
|
|
◆ |
|
민감하는 에너지 |
◆ |
|
|
|
|
◆ |
|
힘 질 |
|
|
|
|
|
|
|
고조파 왜곡 현재 & 전압 |
◆ |
|
|
|
|
◆ |
|
31의 순서 조화 분석 전압 & 현재 |
◆ |
|
|
|
|
◆ |
|
커뮤니케이션 |
|
|
|
|
|
|
|
RS485 /MODBUS 의정서 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
전시 |
|
|
|
|
|
|
|
발광 다이오드 표시 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
다른 사람 |
|
|
|
|
|
|
|
2 수로 디디뮴 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 수로는 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1개의 수로 AO: 4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2 수로는 경보를 제한합니다 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
지원 프로그램 온라인 향상 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
기술적인 매개변수
|
전기 특성 |
||
|
측량 유형
|
삼상 3 철사 AC 체계 삼상 사선식 AC 체계 |
|
|
|
표본 추출 속도: cysle 당 64 시간 |
|
|
자료는 재생율을 |
1S |
|
|
측량 정확도 |
현재 |
0.5% |
|
전압 |
0.5% |
|
|
힘 |
0.5% |
|
|
주파수 |
0.05Hz |
|
|
활동적인 에너지 |
1.0% |
|
|
민감하는 에너지 |
2.0% |
|
|
AO |
1% |
|
|
입력 전압 특성 |
측정 전압 허용된 하중 초과 |
(직접 연결되는) 3 X 220/380V
|
|
(CT에 의해 연결되는) 3 X 57.7/100V
|
||
|
입력 임피던스 |
1.2 시간/지속 |
|
|
측정 전압 |
1.8MΩ |
|
|
입력 현재 특성 |
측정 현재 |
(CT에 의해 연결되는) 5A 또는 1A
|
|
허용된 하중 초과 |
1.2 시간/지속 |
|
|
입력 임피던스 |
<0> |
|
|
4-20mA DC 산출
|
개방 회로 전압 |
15VDC |
|
적재 능력 |
≤500Ω |
|
|
고립된 전압 |
2KV |
|
|
작동 전력 공급 |
AC |
85~265 VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
전력 흩어지기 |
<> |
|
|
기계적 성질 |
||
|
무게 |
0.5kg |
|
|
IP 보호 급료 |
IP52 |
|
|
크기 |
110 x 75 x 72 mm 110 x 75 x 120 mm |
|
|
작용 온도 |
-40~70℃ |
|
|
저장 온도 |
-50~85℃ |
|
|
상대 습도 |
5% - 90%RH의 응축 없음 |
|
|
EMC |
||
|
정전기식 방전 방해 |
IEC 61000-4-2의 수준 4 |
|
|
반대로 빠른 일시적인 맥박의 그룹 |
IEC 61000-4-4의 수준 4 |
|
|
반대로 충격 |
IEC 61000-4-5의 수준 3 |
|
|
반대로 주파수 자기장 |
IEC 61000-4-8의 수준 3 |
|
|
전기 절연제 성과 |
||
|
절연 저항 |
GB/T13729, >50MΩ |
|
|
주파수 반항 전압 |
GB/T13729, AC 2KV 50Hz /1min |
|
|
전류 전압 |
GB/T13729, 5KV, 1.2/50us |
|
|
|
