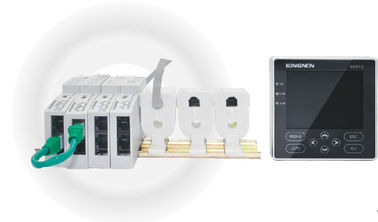

미터를 모니터링하는 PMC72S 3 단계 다기능 디지털 계기 전력

미터를 모니터링하는 PMC72S 3 단계 다기능 디지털 계기 전력
미터를 모니터링하는 PMC72S 3 단계 다기능 디지털 계기 전력

큰 이미지 :  미터를 모니터링하는 PMC72S 3 단계 다기능 디지털 계기 전력

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KINGSINE
인증: CE/ISO9001
모델 번호: PMC72S
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: negotiation
지불 조건: L/C (신용장), 전신환
상세 제품 설명
전류 범위를 측정하기: 0-5A 정밀도 계급: 0.5
차원: 160*80 작동 온도: -10~55
계측 전압 범위: 0-400V 이름: 패널 미터
하이 라이트:

3 단계 다기능 디지털 계기

,

PMC72S 다기능 디지털 계기

,

미터를 모니터링하는 PMC72S 전력

PMC72S 미터는 멀티 기능 파워 감시 미터이고, 그것이 데이터 수집과 통제의 기능을 결합시키고, 그것이 미터, 릴레이, 트랜스와 다른 사람의 여러 가지 종류를 대체할 수 있습니다 성분. PMC72S는 배전 시스템의 다른 위치들에 설치될 수 있습니다.




PMC72S는 정확하게 비선형 부하를 대단히 측정할 수 있는 사실인 RMS-기반을 둔 측정 계량기입니다. 전압 / 전류 RMS, 주파수, 유효 전력, 무효 전력, 피상 전력, 역율, 입출력 유효 에너지, 전체 활성 에너지, 입출력 무효 전력, 전체 무효 전력, 피상 전력, 전압 전체 고조파 왜곡 (THD), 1~31 전압 조파, 현재 전체 고조파 왜곡 (THD)와 1~31 전류 하모닉스, 등을 포함하여 그것의 진보적 격자 주파수 동기화 샘플링 기술은 정확하게 그것이 다양한 전력 파라미터를 측정할 수 있게 합니다. . 모든 측량값과 최소값과 최대값과 수요 측량값은 화면 디스플레이에 보여지거나 멀리 소프트웨어 제어를 통해 확인될 수 있습니다.

계량기 기능에 대한 개관
표 1

호스트 장치 기능과 특성
일시적 사실인 RMS 값
현재 각각 단일 상과 결합 단계가 가치의 평균을 냅니다
각각 단일 상과 결합 단계, 평균이 평가한 상전압 / 라인 전압
주파수 45~65Hz
맥스 / 최소값
맥스 / 민 경향 RMS
Max/MinVOLTAGE RMS
맥스 / 민 주파수
맥스 / 민 THD I와 THD U
수요와 피크 값
현재 가치 / 피크 값 / 월별 정점이 평가하는 경향 페이즈 별
전력 품질
(THD) 경향과 전압
1-31times 고조파 분석 경향과 전압
전압 파고율 CF와 현재 생존성 계수
사상 기록
100 PC SOE 사상 기록
경보 시스템
쉽게 잘 믿는 한계 값과 8개의 경고하고 있는 채널
형성가능한 논리와 4개의 경고하고 있는 채널
통신
RS-485 /MODBUS-RTU 프로토콜
디스플레이
큰 화면 STN 액체성 디스플레이
실시간 클럭
년, 달, 미세한 날짜, 초
다른 사람
지원 프로그램 온라인 업그레이드

표 2

보조 모듈 특성
(선택적인) DI 입력 모듈
2개 채널 DI 입력은 (접촉을 말립니다)
(선택적인) 중계기 (DO) 출력 모듈
지역 오버리미트 알람에 의해 또는 리모콘에 의해 설정될 수 있는 1개 채널 릴레이 출력
(선택적인) 아날로그 입력 (AI)/output (AO) 모듈
단지 1 채널
4-20mA DC 아날로그 입력, 0-5V DC 아날로그 입력, 4-20mA DC 아날로그 출력을 위해 선택적이기



기술적인 매개 변수 :


전기 특성
측정 유형 3P3W ACsystem,3P4W 액시스템
샘플링률 주기 당 128 점
데이터 새로고침 속도 1S
방법 정확도 경향 ±0.2%FS
전압 ±0.2%FS
0.5S
주파수 ±0.001Hz
DC는 입력했습니다
(AI)
0.5% 일천초분의 일초
dc 출력
(AO)
0.5% 일천초분의 일초
입력 전압 특성 방법
전압
3 *220/380V (직접적으로 입력)
3 * 57.7/100V (PT 2차 측면)
허락된 과부하 성능 1.2 연속적인 시간 /
입력 저항 300KΩ/phase
입력전류
특성
방법
경향
5A (CT 2차 측면) 또는 1A (CT 2차 측면)
허락됩니다
과부담
역량
1.2 연속적인 시간 /
입력 저항 <0>Ω
이원 입력 발테이지 일하기 15 VDC
입력
저항
12KΩ
차단
발테이지
2KV
릴레이 출력 노드 유형 기계적인 접촉
이음매 역량 220 VAC/5A,30 VDC/5A
4-20mA
DC는 입력했습니다
측정
방법 경향 4-20mA
허락됩니다
과부담
역량
1.2 연속적인 시간 /
입력 저항 10Ω
차단
전압
2KV
0-5V
DC는 입력했습니다
측정
방법
전압
0-5V
허락됩니다
과부담
역량
1.2 연속적인 시간 /
입력 저항 12.5KΩ
차단
전압
2KV
4-20mA
dc 출력
개방회로 15VDC
부하 성능 ≤600Ω
차단
전압
2KV
전원 공급기 AC 85~264 VAC/45-65Hz
DC 100~375 VDC
소비 전력 < 3W="">
기계적 성능
중량 <0>
IP 보호 수준 미터 판넬 IP52
미터 호스트 IP30
차원 호스트 75 X 75 X 113 밀리미터

작업
온도
디스플레이 화면 -20~70C
미터 -25~70C
저장
온도
Meter+display 스크린 -40~85C
상대 습도 5% - 90%RH, 비결노 상태
EMC
대전 방지적입니다
방전 간섭
IEC 61000-4-2, 수준 4
반빠른
일시적 군펄스
IEC 61000-4-4, 수준 4
반대론자 수술 IEC 61000-4-5, 레벨 3
전력 주파수 자기장에 대한 저항 IEC 61000-4-8, 레벨 3
절연 성능
단열재 저항 GB/T13729,>50MΩ
상용 주파 내성 GB / T13729, AC 3KV 50Hz /1min
충격 전압 GB/T13729,5KV,1.2/50us



전력 파라미터 측정과 조절 기구 중에서 선택을 위한 PMC72S 가이드

모델사양 :PMC72S-①-②-③-④-⑤
모델 코드 :
1 57.7/100V 평가된 측정 voltage,5A 평가된 측정 전류.
2 57.7/100V 평가된 측정 voltage,1A 평가된 측정 전류.
3 220/380V 평가된 측정 voltage,5A 평가된 측정 전류.
4 220/380V 평가된 측정 voltage,1A 평가된 측정 전류.
모델 코드 :
1 전원 공급기 :85~264 VAC/45-65Hz,100~300 VDC
모델 코드 :
0 DI 없이
2 2 채널 DI
모델 코드 :
0 릴레이 출력 없이
1 옵션널 1 채널 릴레이 출력
모델 코드 :
ab ab은 선택적인 2 integer,a 수단 AI01 공항이 AI / AO에 대해 AI / AO modules,b에 대해 선택적인 AI02 공항을 의미한다는 것 입니다
0 아무것도
0(AI)
0 DC 아날로그 입력 방법(AI)
예를 위한 0 DC 아날로그 출력 (AO) :AI / AO module,AI02 공항이가 아니는 AI01 공항이 설비되지 않는 수단인 ab=00은 AI/AOmodule으로 설비했습니다
ab =01, 수단 선택 0-5V 방법 DC 아날로그 입력 ;

예를 들면 다음순서 모델 :PMC72S-3-1-2-1-02
PMC72S 평가된 방법 220/380V,5A를 의미합니다 ;85~264 VAC / 45-65Hz로서 전원 공급기를 일하기 ;2 채널 이원 입력(DI)로 선택적입니다 ;1개 채널 릴레이 출력 ;1 채널 4-20mA DC 아날로그 입력 방법 (AI01 공항),1 채널 4-20mA DC 아날로그 입력 방법 (AI02 공항)
