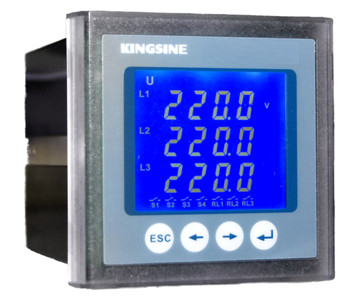

PMC72S 미터는 멀티 기능 파워 감시 미터이고, 그것이 데이터 수집과 통제의 기능을 결합시키고, 그것이 미터, 릴레이, 트랜스와 다른 사람의 여러 가지 종류를 대체할 수 있습니다 성분. PMC72S는 배전 시스템의 다른 위치들에 설치될 수 있습니다.
PMC72S는 다양한 파워 감시 시스템에 통합되기 위해 그 자체를 가능하게 하는 알에스 485 방식 통신 인터페이스로 설계됩니다. 데이터 수집과 리모콘은 쉽게 지지하는 관리 프로그램 또는 다른 산업적 구성 소프트웨어를 통해 실행될 수 있습니다.
PMC72S는 정확하게 비선형 부하를 대단히 측정할 수 있는 사실인 RMS-기반을 둔 측정 계량기입니다. 전압 / 전류 RMS, 주파수, 유효 전력, 무효 전력, 피상 전력, 역율, 입출력 유효 에너지, 전체 활성 에너지, 입출력 무효 전력, 전체 무효 전력, 피상 전력, 전압 전체 고조파 왜곡 (THD), 1~31 전압 조파, 현재 전체 고조파 왜곡 (THD)와 1~31 전류 하모닉스, 등을 포함하여 그것의 진보적 격자 주파수 동기화 샘플링 기술은 정확하게 그것이 다양한 전력 파라미터를 측정할 수 있게 합니다. . 모든 측량값과 최소값과 최대값과 수요 측량값은 화면 디스플레이에 보여지거나 멀리 소프트웨어 제어를 통해 확인될 수 있습니다.
계량기 기능에 대한 개관
표 1
| 호스트 장치의 기능과 특성 |
| 일시적 사실인 RMS 값 |
| 현재 각각 단일 상과 결합 단계가 가치의 평균을 냅니다 |
| 각각 단일 상과 결합 단계, 평균이 평가한 상전압 / 라인 전압 |
| 주파수 45~65Hz |
| 맥스 / 최소값 |
| 맥스 / 민 경향 RMS |
| Max/MinVOLTAGE RMS |
| 맥스 / 민 주파수 |
| 맥스 / 민 THD I와 THD Ｕ |
| 수요와 피크 값 |
| 현재 가치 / 피크 값 / 월별 정점이 평가하는 경향 페이즈 별 |
| 전력 품질 |
| (THD) 경향과 전압 |
| 1-31times 고조파 분석 경향과 전압 |
| 전압 파고율 CF와 현재 생존성 계수 |
| 사상 기록 |
| 100 PC SOE 사상 기록 |
| 경보 시스템 |
| 쉽게 잘 믿는 한계 값과 8개의 경고하고 있는 채널 |
| 형성가능한 논리와 4개의 경고하고 있는 채널 |
| 통신 |
| RS-485 /MODBUS-RTU 프로토콜 |
| 디스플레이 |
| 큰 화면 STN 액체성 디스플레이 |
| 실시간 클럭 |
| 년, 달, 미세한 날짜, 초 |
| 다른 사람 |
| 지원 프로그램 온라인 업그레이드 |
표 2
| 보조 모듈 특성 |
| (선택적인) DI 입력 모듈 |
| 2개 채널 DI 입력은 (접촉을 말립니다) |
| (선택적인) 중계기 (DO) 출력 모듈 |
| 지역 오버리미트 알람에 의해 또는 리모콘에 의해 설정될 수 있는 1개 채널 릴레이 출력 |
| (선택적인) 아날로그 입력 (AI)/output (AO) 모듈 |
| 단지 1개 채널 4-20mA DC 아날로그 입력, 0-5V DC 아날로그 입력, 4-20mA DC 아날로그 출력을 위해 선택적이기 |
기술적인 매개 변수 :
| 전기 특성 | ||
| 측정 유형 | 3P3W ACsystem,3P4W 액시스템 | |
| 샘플링률 | 주기 당 128 점 | |
| 데이터 새로고침 속도 | 1S | |
| 방법 정확도 | 경향 | ±0.2%FS |
| 전압 | ±0.2%FS | |
| 힘 | 0.5S | |
| 주파수 | ±0.001Hz | |
| DC는 입력했습니다 (AI) |
0.5% 일천초분의 일초 | |
| dc 출력 (AO) |
0.5% 일천초분의 일초 | |
| 입력 전압 특성 | 방법 전압 |
3 *220/380V (직접적으로 입력) |
| 3 * 57.7/100V (PT 2차 측면) | ||
| 허락된 과부하 성능 | 1.2 연속적인 시간 / | |
| 입력 저항 | 300KΩ/phase | |
| 입력전류 특성 |
방법 경향 |
5A (CT 2차 측면) 또는 1A (CT 2차 측면) |
| 허락됩니다 과부담 역량 |
1.2 연속적인 시간 / | |
| 입력 저항 | <0>Ω | |
| 이원 입력 | 발테이지 일하기 | 15 VDC |
| 입력 저항 |
12KΩ | |
| 차단 발테이지 |
2KV | |
| 릴레이 출력 | 노드 유형 | 기계적인 접촉 |
| 이음매 역량 | 220 VAC/5A,30 VDC/5A | |
| 4-20mA DC는 입력했습니다 측정 |
방법 경향 | 4-20mA |
| 허락됩니다 과부담 역량 |
1.2 연속적인 시간 / | |
| 입력 저항 | 10Ω | |
| 차단 전압 |
2KV | |
| 0-5V DC는 입력했습니다 측정 |
방법 전압 |
0-5V |
| 허락됩니다 과부담 역량 |
1.2 연속적인 시간 / | |
| 입력 저항 | 12.5KΩ | |
| 차단 전압 |
2KV | |
| 4-20mA dc 출력 |
개방회로 | 15VDC |
| 부하 성능 | ≤600Ω | |
| 차단 전압 |
2KV | |
| 전원 공급기 | AC | 85~264 VAC/45-65Hz |
| DC | 100~375 VDC | |
| 소비 전력 | < 3W=""> | |
| 기계적 성능 | ||
| 중량 | <0> | |
| IP 보호 수준 | 미터 판넬 IP52 미터 호스트 IP30 |
|
| 차원 | 호스트 | 75 Ｘ 75 Ｘ 113 밀리미터 |
| 작업 온도 |
디스플레이 화면 | -20~70C |
| 미터 | -25~70C | |
| 저장 온도 |
Meter+display 스크린 | -40~85C |
| 상대 습도 | 5% - 90%RH, 비결노 상태 | |
| EMC | ||
| 대전 방지적입니다 방전 간섭 |
IEC 61000-4-2, 수준 4 | |
| 반빠른 일시적 군펄스 |
IEC 61000-4-4, 수준 4 | |
| 반대론자 수술 | IEC 61000-4-5, 레벨 3 | |
| 전력 주파수 자기장에 대한 저항 | IEC 61000-4-8, 레벨 3 | |
| 절연 성능 | ||
| 단열재 저항 | GB/T13729,>50MΩ | |
| 상용 주파 내성 | GB / T13729, AC 3KV 50Hz /1min | |
| 충격 전압 | GB/T13729,5KV,1.2/50us | |
전력 파라미터 측정과 조절 기구 중에서 선택을 위한 PMC72S 가이드
| 모델사양 :PMC72S-①-②-③-④-⑤ | |
| ① 모델 코드 : | |
| 1 | 57.7/100V 평가된 측정 voltage,5A 평가된 측정 전류. |
| 2 | 57.7/100V 평가된 측정 voltage,1A 평가된 측정 전류. |
| 3 | 220/380V 평가된 측정 voltage,5A 평가된 측정 전류. |
| 4 | 220/380V 평가된 측정 voltage,1A 평가된 측정 전류. |
| ② 모델 코드 : | |
| 1 | 전원 공급기 :85~264 VAC/45-65Hz,100~300 VDC |
| ③ 모델 코드 : | |
| 0 | DI 없이 |
| 2 | 2 채널 DI |
| ④ 모델 코드 : | |
| 0 | 릴레이 출력 없이 |
| 1 | 옵션널 1 채널 릴레이 출력 |
| ⑤ 모델 코드 : | |
| ab | ab은 선택적인 2 integer,a 수단 AI01 공항이 AI / AO에 대해 AI / AO modules,b에 대해 선택적인 AI02 공항을 의미한다는 것 입니다 0 아무것도 0(AI) 0 DC 아날로그 입력 방법(AI) 예를 위한 0 DC 아날로그 출력 (AO) :AI / AO module,AI02 공항이가 아니는 AI01 공항이 설비되지 않는 수단인 ab=00은 AI/AOmodule으로 설비했습니다 ab =01, 수단 선택 0-5V 방법 DC 아날로그 입력 ; |
예를 들면 다음순서 모델 :PMC72S-3-1-2-1-02
PMC72S 평가된 방법 220/380V,5A를 의미합니다 ;85~264 VAC / 45-65Hz로서 전원 공급기를 일하기 ;2 채널 이원 입력(DI)로 선택적입니다 ;1개 채널 릴레이 출력 ;1 채널 4-20mA DC 아날로그 입력 방법 (AI01 공항),1 채널 4-20mA DC 아날로그 입력 방법 (AI02 공항)
|
|
