| 브랜드 이름: | Kingsine |
| 모델 번호: | PMC180 |
| MOQ: | 1PC |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

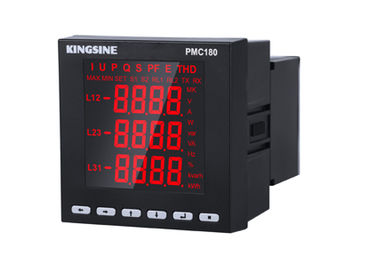

디지털 다기능 전력계, 3단계 PMC180
단일 / 3단계 AC 시스템
블루 백라이트가 있는 큰 LCD 디스플레이
넓은 온도 범위
전력 품질 분석
PMC180 3단계 디지털 전력계
전반적인 설명
PMC180 시리즈 3단계 디지털 전력 계측기는 사용자 정의, 모듈화, 높은 밝기 LED 디스플레이를 채택합니다. 매우 아름답고 대단합니다. 저전력 마이크로프로세서를 핵심으로 사용합니다.전기에너지 매개 변수 측정 및 에너지 측정선택적으로 사용자의 다양한 요구를 달성하기 위해 다양한 바이너리, 릴레이, 아날로그 출력 인터페이스를 구성 할 수 있습니다. RS-485 통신 포트를 통합합니다.다양한 지능형 유통 시스템의 통합을 쉽게 충족 할 수 있습니다제품 기능은 실용적이고 사용하기 쉽고 유지 관리 할 수 있습니다. 현장 장비 모니터링 및 제어에서 사용할 수 있습니다. 전기 응용 전문가에게 측정 지원을 제공합니다.SCADA 및 스마트 그리드 데이터베이스 제공, 효율적인 지능형 에너지 관리를 위한 의사결정 기반을 제공합니다.
기능 특징
|
기능 특징 |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
|
순간적인 실제 가상 값 |
|
|
|
|
|
|
전류 단일 단계 및 중립 라인 |
◆ |
|
◆ |
|
◆ |
|
전압 선/선 & 단계/선 |
◆ |
|
◆ |
◆ |
|
|
빈도 |
◆ |
|
|
|
|
|
액티브 파워 3단계 및 1단계 |
◆ |
|
◆ |
|
|
|
반응 전력 3단계 및 1단계 |
◆ |
|
|
|
|
|
전력 요인 3단계 및 1단계 |
◆ |
◆ |
|
|
|
|
에너지 |
|
|
|
|
|
|
액티브 에너지 |
◆ |
|
|
|
|
|
반응 에너지 |
◆ |
|
|
|
|
|
전력 품질 |
|
|
|
|
|
|
하모닉 왜곡 전류와 전압 |
◆ |
|
|
|
|
|
31 순위 하모닉 분석 전압 및 전류 |
◆ |
|
|
|
|
|
의사소통 |
|
|
|
|
|
|
RS485/MODBUS 프로토콜 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
표시 |
|
|
|
|
|
|
LED 디스플레이 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
다른 것 |
|
|
|
|
|
|
2채널 DI |
◆ |
◆ |
◆ |
◆ |
◆ |
|
* 2채널 DO |
◆ |
◆ |
◆ |
◆ |
◆ |
|
1 채널 AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2채널 제한 경보 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
지원 프로그램 온라인 업그레이드 |
◆ |
◆ |
◆ |
◆ |
◆ |
기술 매개 변수
|
전기 특성 |
||
|
측정 방식 |
3단계 3선 AC 시스템 3단계 4선 AC 시스템 |
|
|
|
샘플링 속도: 시슬당 64번 |
|
|
데이터 갱신 속도 |
1S |
|
|
측정 정확성 |
전류 |
00.2% |
|
전압 |
00.2% |
|
|
힘 |
00.5% |
|
|
빈도 |
00.05Hz |
|
|
활성 에너지 |
10.0% |
|
|
반응 에너지 |
20.0% |
|
|
AO |
1% |
|
|
입력 전압 특성 |
측정 전압 |
3 X 220/380V (직접 연결) |
|
3 X 57.7/100V (CT로 연결) |
||
|
허용된 과부하 |
1.2번 / 연속 |
|
|
입력 임페던스 |
1.8MΩ |
|
|
입력 전류 특성 |
측정 전류 |
5A 또는 1A (CT로 연결) |
|
허용된 과부하 |
1.2번 / 연속 |
|
|
입력 임페던스 |
<0.1Ω |
|
|
바이너리 입력 |
작동 전압 |
12~24 VDC (외부 전원 공급) |
|
입력 임페던스 |
12KΩ |
|
|
격리 전압 |
2KV |
|
|
릴레이 출력 |
노드 타입 |
기계 충격 |
|
노드 용량 |
220 VAC/5A, 30 VDC/5A |
|
|
4~20mA DC 출력 |
오픈 서킷 전압 |
5VDC |
|
과부하 용량 |
≤200Ω |
|
|
격리 전압 |
2KV |
|
|
작동 전원 공급 장치 |
AC |
85~265VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
전력 소모 |
< 3W |
|
|
기계적 특성 |
||
|
무게 |
0.5kg |
|
|
IP 보호등급 |
패널 IP52, 바디 IP30 |
|
|
크기 |
96 × 96 × 72mm |
|
|
작동 온도 |
-25~70°C |
|
|
저장 온도 |
-40~85°C |
|
|
상대 습도 |
5% ~ 90%RH, 응축이 없습니다. |
|
|
EMC |
||
|
전기 정전 충전 간섭 |
IEC 61000-4-2 레벨 4 |
|
|
반 빠른 일시 펄스 그룹 |
IEC 61000-4-4, 레벨 4 |
|
|
반충격 |
IEC 61000-4-5, 레벨 3 |
|
|
반주파 자기장 |
IEC 61000-4-8, 레벨 3 |
|
|
전기 단열 성능 |
||
|
단열 저항 |
GB/T13729, >50MΩ |
|
|
주파수 저항 전압 |
GB/T13729, AC 2KV 50Hz /1min |
|
|
펄스 전압 |
GB/T13729, 5KV, 1.2/50us |
|
|
|
