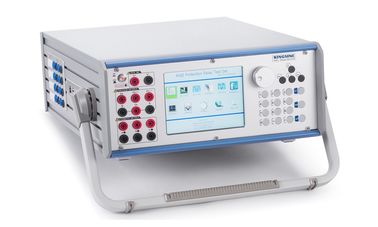

하이 라이트: | K68i 유니버설 릴레이 테스트 키트,ISO9001 보호 릴레이 시험 장비 |
---|
비용 효율성, 전 세계 최고의 현장 테스트 편의성
3x35A 및 4x300V 독립적인 고부하 출력 채널
가벼운 무게, <23.5kg
내장 6.4 True color TFT LCD display, 키보드 및 회전 인코더, 노트북 없이 완전히 제어
선택용 소프트웨어 테스트 모듈
3년 무료 수리 및 평생 유지보수 보증
무료 소프트웨어 업그레이드
주문 중입니다.
모델 | 현재 출력 | 전압 출력 |
K68 | 3×35A @ 450VA 최대 | 4×130V @ 75VA 최대 |
K68i | 3×35A @ 450VA 최대 | 4×300V @ 120VA 최대 |
K68 시리즈가 테스트할 수 있는
부문 | ANSI® 번호 |
원격 보호 리레 | 21 |
동기화 또는 동기화 확인 릴레 | 25 |
저전압 릴레 | 27 |
방향 전력 릴레 | 32 |
전류 이하 또는 전력 이하의 릴레 | 37 |
음계열 과류 릴레 | 46 |
초류/지질 결함 릴레 | 50 |
역시간 과류/지질 결함 릴레 | 51 |
전력 요인 릴레 | 55 |
초전압 릴레 | 59 |
전압 또는 전류 균형 릴레 | 60 |
방향 초류 릴레이 | 67 |
방향적인 지상 결함 릴레 | 67N |
DC 과류 릴레 | 76 |
단계 각도 측정 또는 단계 밖 보호 릴레 | 78 |
자동 재닫기장치 | 79 |
주파수 릴레이 | 81 |
모터 과부하 보호 릴레 | 86 |
차차 보호 릴레 | 87 |
방향전압 릴레이 | 91 |
전압 및 전력 방향 리레 | 92 |
트리핑 릴레 | 94 |
전압 조절 릴레 | |
오버임피던스 릴레, Z> | |
저저저장 릴레, Z | |
시간 지연 릴레 |
특징
변동 배터리 시뮬레이터 DC 0-300V 최대 120Watt
수동 모드에서 빠른 릴레이 테스트 시설
오류 테스트로 전환 (SOTF)
GPS 동기화 끝에서 끝으로 테스트
온라인 벡터 표시
자동 테스트 보고서 생성
반 절단 감지, 잘못된 배선 연결 알람 및 자기 보호, 과부하 및 과열 보호
기본 기능:
DC 테스트
AC 테스트
원격 릴레이 시험
하모닉 테스트
주파수 테스트
8쌍의 바이너리 입력
4쌍의 바이너리 출력
고급 소프트웨어 기능 (선택에 선택됩니다):
차차 시험
상태 순서 테스트
시간 특성 테스트
사전 거리 테스트
싱크로나이저 테스트
오류 재발 (실점 재생)
매개 변수
전압 출력 | ||||
출력 범위 및 전력 | 4×300V ac (L-N) | 각 120VA 최대 | ||
2×600V ac (L-L) | 240VA 최대 | |||
1×600V DC (L-L) | 최대 240W | |||
3×300V DC (L-N) | 각 120W 최대 | |||
정확성 |
±2mV @ 0.2~2V ac < 0.12%Rd+0.05Rg 가어 < 0.07%Rd+0.03Rg 타입 |
|||
±10mV @ 0.5V ~ 5V dc ±0.5% @ 5V~300V dc |
||||
결의 | 1mV | |||
왜곡 | <0.1% 가어 / <0.05% 타입 | |||
현재 출력 | ||||
출력 범위 및 전력 | 3×35A ac (L-N) | 각 450VA 최대 | ||
1×105A ac (3L-N) | 1200VA 최대 | |||
3×20A DC (L-N) | 각 300W 최대 | |||
정확성 |
± 1mA @ 0.2A ~ 0.5A ac < 0.15%Rd+0.05Rg 가어 < 0.07%Rd+0.03Rg Typ. @ 0.5 ~ 35A ac |
|||
±5mA @ 0.2 A ~ 1 A dc ±0.5% @ 1A ~ 20A dc |
||||
결의 | 1mA | |||
왜곡 | <0.1% 가어 / <0.05% 타입 | |||
주파수 출력 | ||||
범위 | 5~1000 Hz | |||
정확성 | < 1ppm @ 5~65 Hz | |||
< 10ppm @ 65~450 Hz | ||||
<20ppm @ 450~1000 Hz | ||||
결의 | 00.001 Hz | |||
단계 출력 | ||||
범위 | -360°~360° | |||
정확성 | <0.05° 타이프 / <0.1° 가어 | |||
결의 | 00.001° | |||
보조 DC 전압 소스 (배터리 시뮬레이터) | ||||
범위 | 0~300V @ 180W 최대 | |||
바이너리 입력 | ||||
양 | 8쌍 | |||
입력 속성 | 0~400Vdc / 잠재 자유 | |||
시간 결정 | <0.1ms | |||
최대. 시간 측정 | 999.999s | |||
출력 시간 | 0~25ms | |||
바이너리 출력 | ||||
양 | 4쌍 | |||
종류 | 잠재적인 자유 릴레 접촉, 소프트웨어 제어 | |||
분쇄 용량 |
Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||
동기화 | ||||
동기화 모드 |
외부 GPS (선택) | |||
하모닉 | ||||
겹쳐진 숫자 | 2~20배 | |||
전력 공급 및 환경 | ||||
명소 입력 전압 | 110V/220V/230Vac 지정, ±10% | |||
명목 주파수 | 50/60Hz | |||
허용 빈도 | 45Hz~65Hz | |||
전력 소비 | 1500VA 최대 | |||
연결 유형 | 표준 AC 소켓 60320 | |||
작동 온도 | 0°C~55°C | |||
저장 온도 | -20°C~75°C | |||
습도 | <95%RH, 응축되지 않습니다. | |||
다른 것 | ||||
PC 연결 | RJ45 이더넷, 10/100/1000M | |||
토착 터미널 | 4mm 바나나 소켓 | |||
무게 | 23.5kg | |||
크기 (W x D x H) |
360×480×140mm |
