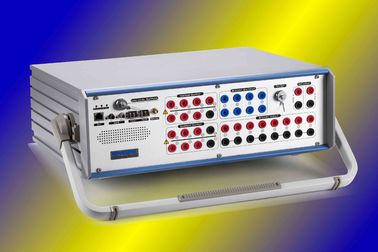

CE K3166i 릴레이 테스트 키트 2차 주입 릴레이 테스트 세트 IEC61850

CE K3166i 릴레이 테스트 키트 2차 주입 릴레이 테스트 세트 IEC61850
CE K3166i 릴레이 테스트 키트 2차 주입 릴레이 테스트 세트 IEC61850

큰 이미지 :  CE K3166i 릴레이 테스트 키트 2차 주입 릴레이 테스트 세트 IEC61850

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KINGSINE
인증: ISO9001,CE
모델 번호: K3166i
결제 및 배송 조건:
최소 주문 수량: 1 세트
배달 시간: 15 일
지불 조건: 미리 T/T, L/C
공급 능력: 50 sets/M
상세 제품 설명
하이 라이트:

K3166i 릴레이 테스트 키트 CE

,

2차 주입 릴레이 시험 세트 IEC61850

한세트 디자인, 통합 IEC61850 SV & 거위, 6I+7V 아날로그 채널 산출, 붙박이 GPS 및 IRIG-B, 및 다른 사람 전진 기능.





  • 보편적인 릴레이 애플리케이션 테스트
  • 지켜진 IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, 등

  • SMV와 거위 가장을 위한 100/1000Mbit 섬유 항구

  • 6x35A & 7x310V 독립적인 높은 짐 출력 채널

  • 13 수로 독립적인 저수준 신호 산출

  • AC/DC 측정 (8개의 수로 입력, 0.1 종류의 0-600V/0-5A의 자동 범위)

  • 변형기 구경측정 (0.02 종류)

  • 에너지 미터 구경측정 (기계 & 전자 미터)

  • 3KHz에 일시적인 놀이 백업

  • 라이트급 선수, <18kg>

  • 완전히 기능 KRT 소프트웨어 테스트 단위

  • 자유로운 수선 및 일생동안에 정비의 보증 3 년

  • 무료 소프트웨어 향상



주문 참고.



모형 현재 산출 전압 산출
K3166 @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 7×130V @ 75VA
K3166i @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 7×310V @ 90VA
K3163 @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 4×130V @ 75VA
K3163i @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 4×310V @ 124VA
K3130 최대 3×35A @ 450VA 최대 4×130V @ 75VA
K3130i 최대 3×35A @ 450VA 최대 4×310V @ 124VA



무슨 K31 시리즈가의 능력 있는 시험할 수 있는



품목 ANSI® 아니.
  IEC61850 수 IEDs 릴레이 & 합치기 단위
  거리 보호 릴레이   21
  동기화 동조성 체크 릴레이   25
  Undervoltage 릴레이   27
  방향 힘 릴레이   32
  저류 또는 underpower 릴레이   37
  부정적인 순서 overcurrent 릴레이   46
  Overcurrent/배경 결함 릴레이   50
  반대 시간 overcurrent/배경 결함 릴레이   51
  동력 인자 릴레이   55
  과전압 릴레이   59
  전압 또는 전류 저울 릴레이   60
  방향 overcurrent 릴레이   67
  방향 지상 결함 릴레이   67N
  DC overcurrent 릴레이   76
  단계 각 측정 밖으로의 단계 보호 릴레이   78
  자동적인 reclosing 장치   79
  빈도 릴레이   81
  모터 하중 초과 보호 릴레이   86
  차별 보호 릴레이   87
  방향 전압 릴레이   91
  전압과 힘 방향 릴레이   92
  넘어지기 릴레이   94
  전압 통제 릴레이
  Overimpedance 릴레이, Z>
  Underimpedance 릴레이, Z
  타임 딜레이 릴레이







특성



  • 13 수로 (6x35A & 7x310V) 산출은, 각 출력 채널 크기, 단계 각 및 빈도 가치, DC의 AC 사인 파동을 주사할 수 있습니다의 그리고 20x 고조파까지 독립 및 동시 통제입니다.
  • 변하기 쉬운 건전지 시뮬레이터, DC 0-350V, 최대 140Watts.

  • 최대 8Vac/10Vdc까지 13 저수준 수로 산출.

  • 0-600V / 0.1 종류에 있는 0-5A AC/DC 측정.

  • 각종 릴레이의 시험을 위한 그래픽 시험 단위 그리고 템플렛

  • 수동 모드에 있는 빠른 릴레이 테스트 시설

  • 쏜/수색/체크, 점 & 누르기 테스트

  • RIO/XRIO 수입품 & 수출 시설

  • 켜십시오 결함 시험 (SOTF)에

  • 동적인 테스트를 위한 전원 시스템 모형

  • 붙박이 GPS와 IRIG-B sync 철저한 테스트

  • 온라인 벡터 전시

  • 자동적인 시험 결과는 추측합니다

  • 자동적인 시험 보고서 창조

  • 반대로 오려내기는 검출합니다, 틀린 배선은 경보를 연결하고 보호를 각자 보호하고, 과대 적재하고 과열합니다





모수





 전압 산출
 산출 범위 & 힘  7×310 V ac (L-N)  최대 90 VA 각각
 3×620 V ac (L-L)  최대 180 VA 각각
 3×350 V dc (L-N)  최대 140 W 각각
 정확도

 AC: <0>

 <0>

 DC: ±10mV @ <5v>≥5V
 해결책  1mV
 찡그림  <0>
 현재 산출
 산출 범위 & 힘  6×35A ac (L-N)  최대 450 VA 각각
 3×70A ac (2L-N)  최대 850 VA 각각
 1×100A ac (6L-N)  최대 1200년 VA
 3×20A dc (L-N)  최대 300W 각각
 정확도

 AC: <0>

 <0>

 DC: ±5mA @ <1a>≥1A
 해결책  1mA
 찡그림  <0>
 13 저수준 채널 산출
   13의 수로, 16의 핀 항공 소켓
 전압은 범위를 출력합니다  AC 0~8V, DC 0~10V
 현재 산출 범위  명목상 2mA의 10mA 최대 대기병
 출력 전력  ≥0.5VA
 정확도

 (0.01~0.8 Vrms):<0>

 (0.8~8 Vrms): <0>

 해결책  0.25mV
 찡그림 (THD%)  <0>
 빈도 & 단계 각
 주파수 영역  DC~1KHz의 3KHz 대기병
 빈도 정확도  ±1ppm
 빈도 해결책  0.001 Hz
 단계 범위  -360°~360°
 단계 정확도  <0>
 단계 해결책  0.001°
 IEC61850 섬유 & 거위 이더네트 포트 (선택적인 기능)
 섬유 항구

 양방 통신 2 x 100Base-FX, LC 유형

 (10/100Mbit, 이더네트 RJ45 유형에 선택)

 섬유 유형  62.5/125um (다수 광섬유, 주홍색)
 파장  1310nm
 거리를 전달하십시오  >1Km
 지시자

 Spd 녹색 (빛): 유효한 연결

 연결/행위 황색 (깜박거리기): 자료 교환

 주:  이 단위의 모든 기계설비는 능동태가 준비되어 있습니다
 보조 직류 전압 근원 (건전지 시뮬레이터)
 범위  최대 0~350V @ 140W
 정확도  0.5%Rg Guar.
 이원 입력
   8pairs
 유형  , 측정 적시고십시오/말리십시오
 문턱  10~600Vdc 또는 잠재력은, 풀그릴 해방합니다
 시간 해결책  100us
 Debounce 시간  0~25ms (통제되는 소프트웨어)
 시간 범위  무한한
 시간 과실  ±1ms @ 0.001~1s, ±0.1% @ >1s
 동전기 고립  각 2개 쌍으로 고립되는 4
 이원 산출 (릴레이 유형)
   4pairs
 유형  잠재력 자유로운 릴레이 접점, 통제되는 소프트웨어
 틈 수용량 AC  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 틈 수용량 DC  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 이원 산출 (반도체 유형)
   4pairs
 유형:  열려있 수집가, 14의 핀 항공 소켓
 틈 수용량 DC

 5~15Vdc/5mA, 최대 10mA

 AC 허용 아닙니다

 응답 시간:  100us
 동기화
동기화 형태

 GPS의 SMA 유형 안테나 연결관

 IRIG-B, FT3

 IEEE1588

 전력 공급 & 환경
 명목상 입력 전압  100~240Vac
 허용한 입력 전압  85~264Vac, 125~350VDC
 명목상 빈도  50/60Hz
 허용한 빈도  45Hz~65Hz
 전력 소비  최대 1500년 VA
 접속 방식  표준 AC 소켓 60320
 작용 온도  -10℃~55℃
 저장 온도  -20℃~70℃
 습도  <95>
 다른 사람
 PC 연결  RJ45 이더네트, 10/100/1000M
 지상에 놓기 맨끝  4mm 바나나 소켓
 무게  18 Kg
 차원 (W x H) D x  468×375×164 (mm)





추가 정보 (선택적인 단위)



 입력되는 DC 측정 (변형기 눈금 검사기)
 전압 입력  범위  0~±10V dc
 최대 입력  ±11V dc
 정확도  <0>
 입력 임피던스  1Mohm
 현재 입력  범위  0~±1mA/1~±20mA의 자동 범위
 최대 입력  600mA
 정확도  <0>
 입력 임피던스  15 옴
 입력되는 AC/DC 측정 (표준 미터)
 입력 양  8개의 입력 (이원 입력 쌍을 가진 혼합)
 전압 범위  0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V)
 전압 정확도  <0>
 현재 범위  0~5Arms (입력되는 죔쇠)
 현재 정확도  <0>
 표본 비율  10KHz
 입력 임피던스  600KΩ
 주파수 영역  45~65Hz의 정확도 < 0="">
 단계 정확도  0~360°, <0>
 일시적인 기록병
 입력 양  8개의 입력 채널 (이원 입력 쌍을 가진 혼합)
 기록병 시간  최대 50 SEC.
 에너지 미터 구경측정
 감지기 사용법  기계적인 미터/전자 미터
 감지기 산출  높은 레버: 저수준 >4.5V:<0>
 맥박 입력  1개 맥박 입력 포트
 맥박 범위  500KHz 맥박에 의하여 입력되는 최대.
 맥박 산출

 1 트랜지스터 산출, 열려있 수집가, 5-15Vdc/5mA
