제품 상세 정보:
결제 및 배송 조건:
|
| 전압 범위: | 7×130V | 전압 정확도: | ≤±0.05%(2V ~ 130V) |
|---|---|---|---|
| 작동 온도: | -10 ~ +50C | 습도: | 5 ~ 95%, 불응축 |
| 차원: | 358mm×149mm×297mm | 중량: | <21kg> |
| 하이 라이트: | 1000Hz 보호 릴레이 테스터,KF920 보호 릴레이 테스터,IEC61850 보호 릴레이 테스터 |
||

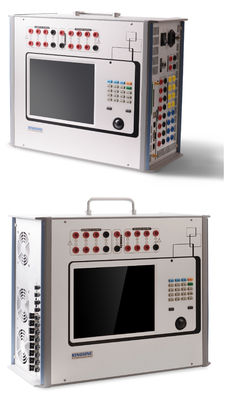

상응하는 IEC61850 KF920 보호 릴레이 테스터 1000Hz명
기술의 보호 릴레이 테스터를 동기화시킵니다
보편적 보호 릴레이 시험 기능, 수동 시험, 주의 완전히 기능으로 순차기, 조화하는, 리클로져 시험, 전선 차이, 거리, 변화 거리, 과전류, 제로 순차기, 램핑, 전력 방향, 특정 저 운임률, 차별적 조화하는, 과여자 보호, 동시에 발생합니다, 준비 전원 공급기 시험, 버스바 차이, 주파수 시험, 드프 / Df 시험, 등.
특징의 보호 릴레이 시험 세트를 동기화시킵니다
| ● | MU 시험과 아날로그 입력에 의한 전통적 보호 릴레이를 제외하고, KF920은 IEC61850 기준에 따른 지적 지국에서 또한 IED를 시험할 수 있습니다. |
| ● | 7 상전압과 6 상전류는 출력했습니다, 최대 전압이 130V/phase 입니다. 최대 전류는 32A / 단계 (육상 평행하게 192A를 최대한으로 쓰세요), 13개 채널 낮은 준위 신호 출력입니다. |
| ● | 12.1 인치 터치 스크린, 내장된 윈도우 운영 체제. 포터블에 안전하고 쉬운 소형 구조 |
| ● | 기록과 파형 해석 장치로서 사용될 수 있습니다. |
상술의 보호 중계 평가 소자를 동기화시킵니다
| 동기화 | |
| 경향과 전압 출력의 동기시간 | ≤10us |
| 주파수와 위상각 | |
| 주파수 범위 | 1 ~ 1000Hz |
| 주파수 정확도 | <0> <5mhz> <10mhz> |
| 주파수 해상도 | 0.001Hz |
| 고조파 | 고조파와 DC는 중첩된 2 내지 25 번 크기 (정격값보다 적은) 일 수 있습니다 |
| 위상 범위 | 0 ~ 359. 9' 0 ~ 359. 9' |
| 위상 정밀도 | ±0.05' |
| 위상 분해능 | 0.01' |
| 로우 레벨 출력 | |
| 다중 | 13개 채널 |
| 출력범위 | AC :0 ~ 8Vrms (실효값) |
| 최대 전류 | ≥1mA |
| 출력 정확도 | <0> <0> |
| Amp 주파수 특성 | ≤±0.1% ~ 0.5% (1Hz ~ 1kHz) |
| 결의안 | ≤250uV |
| IEC61850 | |
| SV 출력 전압 | IEC61850-9-1, IEC60044 ; 정격 전압 매개 변수 11585(0X2D41) ; IEC61850-9-2 : 디지털 1은 10mV입니다 |
| SV 출력 전류 | IEC61850-9-1, 국제전기기술위원회 60044 : 평가된 보호 current463(0X 1CF), 평가된 측정 전류 11585(0X2D41) ; IEC61850-9-2 : 디지털 1은 1mA입니다 |
| 동기 신호 | IRIG-B 전송은 ≥ 2 PC를 포팅시킵니다 ; IRIG-B 수신 포트 ≥ 1 pc ; PPS 수신 포트 ≥ 1 pc ; GPS 공항 : 1대 pc ; 동기화 accuracy>0.5us |
| 시험 시스템 정확도 | 0.03%;결의안 :0.0001%, 0.01´ |
| 실험 검증 수업 | 0.2S |
| 전자 변압기와 MU 지연 검사 | <2us> |
| MU 지연 변이 테스트 | <2us> |
| MU 과도 지연 정확도 | <10us> |
| 거위 수신 시간 | <0> |
| 바이너리 입출력 수신 시간 | <0> |
이점의 보호 릴레이 시험 시스템을 동기화시킵니다
| ● | 거위 메세지, 합병 장치 출력 SMV를 캔으로 만들 실시간 분석한 메시지 분석과 통계 기능을 가집니다. 프로토콜 일치성 시험과 비정상이 메세지 점검과 통계 기능을 가집니다. |
| ● | 거위에서 표본 품질, 신호 마크를 통하여 병합 장치 셀프-체크와 오차 조작 메카니즘을 시험할 수 있, 경보 기구 정보는 거위 신호에서 정의합니다. |
| ● | 실 시간 디스플레이 파형, 이진 상태와 메시지 전기적 매개 변수에서 이전 스위치 여행 시간. 병합 장치 SV 메세지의 시간 분산을 계산하고 평가하기 위한 하드웨어를 통한 SV 메세지에서 경과 시간 카운트 스케일. |
| ● | 1 분에 기록 메시지 데이터가 / 비교 시간의 척도를 분석하고 각각 샘플링 점의 진폭 데이터가 오차 분포 곡선의 크기와 시간의 척도 통계 결과와 맥스 오차를 드러냅니다. |
FAQ
큐 : 장치는 동시에 발생 또는 동시성 점검 중계기의 기능을 시험할 수 있습니까?
한 : 예.
큐 : 수리의 개런티는 어떻습니까?
한 : 자사 제품의 모두는 무상 수리의 3년 개런티와 일생 점검을 가지고 있습니다.
큐 : 당신의 기술적인 장점이 무엇입니까?
한 : IEC61850 IED, 병합 장치 기타 등등에 대해 표본값과 거위를 따르기.고정밀 아날로그 증폭기, 6 × 32A와 7 × 130V AC sources.10.4 " 터치 스크린과 키보드 작동.
