| 브랜드 이름: | KINGSINE |
| 모델 번호: | K68i |
| MOQ: | 1 세트 |
| 배달 시간: | 15 일 |
| 지불 조건: | 미리 T/T, L/C |

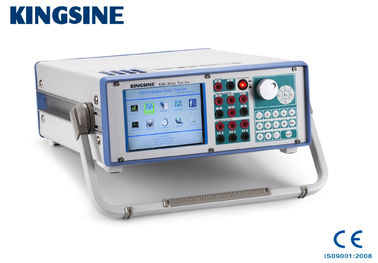

자동화 유니버설 릴레이 테스트 세트 K68i, 단일 단계
◆ 차분 시험
◆ 상태 순서 시험
◆ 시간 특성 검사
◆ 사전 거리 시험
◆ 동기화 장치 시험
◆ 실수 재발 (사실 재생)
◆ DC 테스트
◆ AC 테스트
◆ 원격 릴레이 시험
◆ 하모닉 테스트
◆ 주파수 검사
◆ 8 쌍의 바이너리 입력
◆ 4 쌍의 바이너리 출력
| 모델 | 현재 출력 | 전압 출력 | ||||
| K68 | 3×35A@450VA 최대 | 4×130V @ 75VA 최대 | ||||
| K68i | 3×35A@450VA 최대 |
4×300V @ 120VA 최대 |
||||
1. 3×35A & 4×300V 독립적인 고열 출력 채널.
2가벼운 무게 <23.5kg
36.4" TFT LCD 디스플레이, 키보드, 로터리 인코더, 노트북 없이 완전히 제어할 수 있습니다.
4고급 소프트웨어 테스트 모듈은 선택적입니다.
53년 무료 수리 및 평생 유지보수 보증
6무료 소프트웨어 업그레이드
| 테스트 항목 | ANSI® 번호 | |||||
| 원격 보호 리레 | 21 | |||||
| 동기화 또는 동기화 확인 릴레 | 25 | |||||
| 저전압 릴레 | 27 | |||||
| 방향 전력 릴레 | 32 | |||||
| 전류 이하 또는 전력 이하의 릴레 | 37 | |||||
| 음계열 과류 릴레 | 46 | |||||
| 초류/지질 결함 릴레 | 50 | |||||
| 역시간 과류/지질 결함 릴레 | 51 | |||||
| 전력 요인 릴레 | 55 | |||||
| 초전압 릴레 | 59 | |||||
| 전압 또는 전류 균형 릴레 | 60 | |||||
| 방향 초류 릴레이 | 67 | |||||
| 방향적인 지상 결함 릴레 | 67N | |||||
| DC 과류 릴레 | 76 | |||||
| 단계 각도 측정 또는 단계 밖 보호 릴레 | 78 | |||||
| 자동 재닫기장치 | 79 | |||||
| 주파수 릴레이 | 81 | |||||
| 모터 과부하 보호 릴레 | 86 | |||||
| 차차 보호 릴레 | 87 | |||||
| 방향전압 릴레이 | 91 | |||||
| 전압 및 전력 방향 리레 | 92 | |||||
| 트리핑 릴레 | 94 | |||||
| 전압 조절 릴레 | -- | |||||
| 오버임피던스 릴레, Z> | -- | |||||
| 저저저장 릴레, Z | -- | |||||
| 시간 지연 릴레 | -- | |||||
17 채널 (4V + 3I) 출력, 각 출력 채널은 독립적이고 동시에 제어
크기, 단계 각도 및 주파수 값, DC, AC 시노 파도를 주입할 수 있으며 최대 20 ×
하모닉
2변동 배터리 시뮬레이터 DC 0-300V 최대 120Watt
3빠른 릴레이 테스트 시설 수동 모드
4오류 테스트로 전환합니다.
5GPS 동기화 끝에서 끝까지 테스트
6온라인 벡터 표시.
7자동 테스트 보고서 생성.
8. 반 절단 감지, 잘못된 배선 연결 알람 및 자기 보호, 과부하 및 과열 보호.
| 전압 출력 | ||||||
| 출력 범위 및 전력 | 2×600V AC (L-L) | 각 240VA 최대 | ||||
| 1×600V DC (L-L) | 최대 240W | |||||
| 3×300V DC (L-N) | 각 120W 최대 | |||||
| 정확성 |
±2mV @ 0.2~2V ac
|
|||||
|
±10mV @ 0.5V ~ 5Vdc
|
||||||
| 결의 | 1mV | |||||
| 왜곡 | < 0. 1% 가어 / < 0. 05% 타이프 | |||||
| 현재 출력 | ||||||
| 출력 범위 및 전력 | 3×35A ac ((L-N) | 각 450VA 최대 | ||||
| 1×105A ac ((3L-N) | 1200VA 최대 | |||||
| 3×20A dc ((L-N) | 각 300W 최대 | |||||
| 정확성 |
±1mA @ 0.2A ~ 0.5A ac
|
|||||
|
±5mA @ 0.2A ~ 1Adc
|
||||||
| 결의 | 1mA | |||||
| 왜곡 | < 0. 1% 가어 / < 0. 05% 타이프 | |||||
| 주파수 출력 | ||||||
| 범위 | 5 ~ 1000 HZ | |||||
| 정확성 |
< 1ppm @ 5~65 Hz
|
|||||
| 결의 | 0.001Hz | |||||
| 단계 출력 | ||||||
| 범위 | -360°~360° | |||||
| 정확성 | < 0.05°Typ. / < 0.1° Guar. | |||||
| 결의 | 00.001° | |||||
| 보조 DC 전압 소스 (배터리 시뮬레이터) | ||||||
| 범위 | 0~300V @ 180W 최대 | |||||
| 바이너리 입력 | ||||||
| 양 | 8쌍 | |||||
| 입력 속성 | 0 ~ 400Vdc / 잠재 자유 | |||||
| 시간 해상도 | <0.1ms | |||||
| 최대. 시간 측정 | 999.999s | |||||
| 출력 y시간 | 0~25ms | |||||
| 바이너리 출력 | ||||||
| 양 | 4쌍 | |||||
| 종류 | 잠재적인 자유 릴레 접촉, 소프트웨어 제어 | |||||
| 분쇄 용량 | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| 동기화 | ||||||
| 동기화 모드 | 외부 GPS (선택) | |||||
| 하모닉 | ||||||
| 겹쳐진 숫자 | 2 ~ 20배 | |||||
| 전력 공급 및 환경 | ||||||
| 명소 입력 전압 | 110V / 220V / 230Vac 지정, ±10% | |||||
| 명목 주파수 | 50 / 60Hz | |||||
| 허용 빈도 | 45Hz~65Hz | |||||
| 전력 소비 | 1500VA 최대 | |||||
| 연결 유형 | 표준 AC 소켓 60320 | |||||
| 작동 온도 | 0°C~55°C | |||||
| 저장 온도 | -20°C~70°C | |||||
| 습도 | <95%RH, 응축되지 않습니다. | |||||
| 다른 것 | ||||||
| PC 연결 | RJ45 이더넷, 10/100/1000M | |||||
| 토착 터미널 | 4mm 바나나 소켓 | |||||
| 무게 | 230.5kg | |||||
| 크기 (W×D×H) | 360×480×140mm | |||||
