| 브랜드 이름: | KINGSINE |
| 모델 번호: | KF86P |
| MOQ: | 1개 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15 일로 일합니다 |
| 지불 조건: | L/C (신용장), 전신환 |
세계는 가장 가볍고 & 고전력 완전계전기 시험이 졌습니다
기술 :
기본적 기능

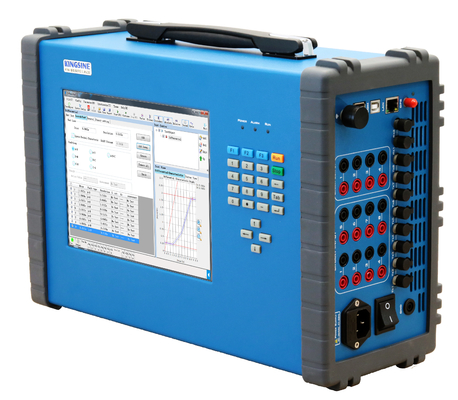

KF86P는 다목적, 경량, 폭 넓게 다양한 전자 기계적 고체 상태와 마이크로프로세서 기반을 둔 보호 계전기, 자동차 과부하 계전기, IEC61850 실험과 비슷한 보호 장치를 시험한 현장 휴대용 시험 기구, 할수 있는 그것입니다.
향상 특징

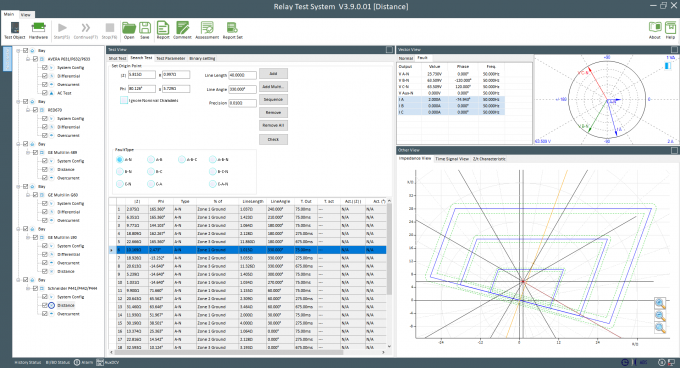

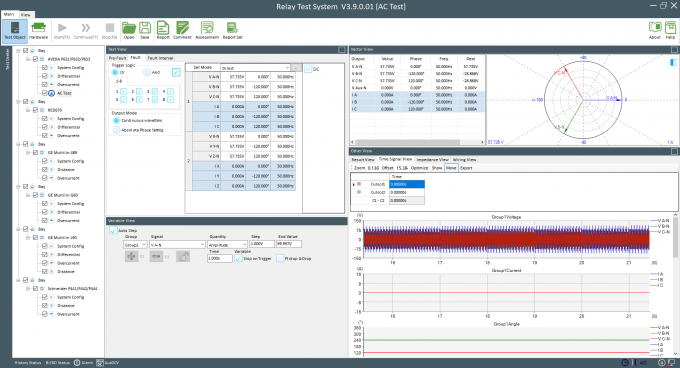

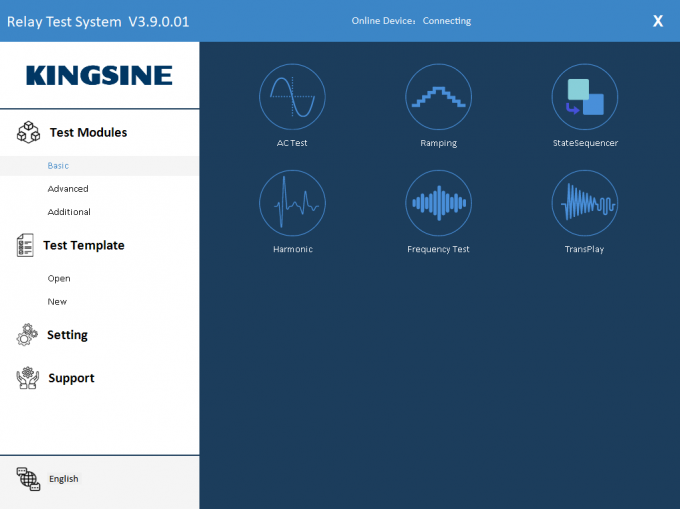

그래픽 소프트웨어 인터페이스 :
상술 :
| AC 전류 원천 | |
| 크기 & 전원 | 424VA에 있는 6×35A는 각각 한계에 이릅니다 ; 670VA에 있는 3×70A는 각각 한계에 이릅니다 ; |
| 정확도 |
<0> <0> |
| 범위 | 범위 I : 3A 범위 II : 35A 자동 범위 |
| DC 상쇄 | <3ma Typ=""> |
| 결의안 | 1mA |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 전류원 | |
| 크기 & 전원 | 400W 최대에 있는 3×20A |
| 정확도 | ≥1A에 있는 <1a> ±0.2%에 있는 ±5mA |
| 어센즈 / 하락 응답 | <100us> |
| 교류 전압 소스 | |
| 크기 & 전원 | 105VA에 있는 6×310V는 각각 한계에 이릅니다 |
| 정확도 |
<0> <0> |
| 범위 | 범위 I : 30V 범위 II : 310V 자동 범위 |
| DC 상쇄 | <10mv Typ=""> |
| 결의안 | 1mV |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 공급 전압원 | |
| 크기 & 전원 | 100W 최대에 있는 6×350V 150W 최대에 있는 3×700V |
| 정확도 | ≥5V에 있는 <5v> ±0.2%에 있는 ±10mV |
| 어센즈 / 하락 응답 | <100us> |
| 주파수 & 위상각 | |
| 주파수 범위 | DC ~ 1000Hz, 3000Hz 과도 현상 |
| 주파수 정확도 | ±0.5ppm |
| 주파수 해상도 | 0.001Hz |
| 위상 범위 | -360' ~360' |
| 위상 정밀도 | <0> |
| 위상 분해능 | 0.001' |
| 보조 DC 공급 (배터리 시뮬레이터) | |
| 범위 | 10 ~ 300Vdc |
| 힘 | >70W 최대 |
| 정확도 | 1% Rg 구아. |
| 이원 입력 | |
| 전기적분리 | 각각 전기적인 고립되 10 쌍 |
| 입력 임피던스 | 5 kΩ... 13kΩ (비어 있는 접촉) |
| 입력 특징 | 0 V~300Vdc 또는 건조 접촉 (2원체 1~4 입력은 잠재성으로 방향을 바꾸고 프로그램 가능할 수 있습니다) |
| 샘플링률 | 10kHz |
| 시간 해상도 | 10us |
| 시간 측정 범위 | 무한대 |
| 시간 정확도 | ≥1s에 있는 <1s> ±0.1%에 있는 ±1ms |
| 시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) |
| 2진 출력 | |
| 양 | 4 쌍 |
| 타입 | 고속 트랜지스터, 프로그램가능 소프트웨어 조절 |
| AC 중단 능력 | Vmax :250V(AC)/ Imax :0.5A |
| DC 중단 능력 | Vmax :250V(DC)/ Imax :0.5A |
| 전기적분리 | 분리된 모든 쌍 |
| 시간 동기화 | |
| 위성 동기화 | GPS 안테나 정합회로를 위한 사용인 1 × SMA 지원 GPS와 베이두는 위성중계됩니다 |
| 섬유 IRIG-B | 전송을 위한 2 × ST,1, 받기 위한 1 |
| 전기 IRIG-B | 1 × 6Pin 5.08 밀리미터 피닉스 단말기 전송을 위한 1, 받기 위한 1 |
| 외부 방아쇠 동기화 | 1 × 4Pin 5.08 밀리미터 피닉스 단말기 외부 트리거 입력 + 외부 방아쇠 출력 |
| 동기 에러 | <10us> |
| 통신 인터페이스 | |
| 이더넷 | 2 × RJ45, 10/100M |
| 와이파이 | 인빌트 와이파이 DHCP 서비스 |
| 직렬 포트 | 1 × RS232 |
| USB | 2 × USB2 |
| 무게 & 크기 | |
| 사이즈 | 390mm×256mm×140mm |
| 중량 | 10 킬로그램 |
| 디스플레이 | 9.7 인치 LCD, 터치 스크린 |
| 키패드 | 번호 키 + 방향키 |
| 전원 공급기 | |
| 공칭 전압 | 220V/110V (AC) |
| 허용 전압 | 85 - 265 VAC ;127V~350V(DC) |
| 공칭 주파수 | 50Hz |
| 무방한 주파수 | 47-63Hz |
| 경향 | 10A 최대 |
| 소비 전력 | 1200VA 최대 |
| 접속 형태 | 표준 AC 소켓 60320 |
| 작업 환경 | |
| 작동 온도 | - 10~+55 Ｃ |
| 상대 습도 | 5~95%, 비 응축성 |
| 저장 온도 | -20C ~ +70C |
| 대기압 | 80kPa~110 kPa (고도 2000m 또는 낮) |
전진하세요 :
(선택 사양 모듈)
IEC61850은 작용합니다 :
| ● | IEC61850 샘플링 값과 거위가 완전히 따릅니다 ; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | 동시에 샘플링 값과 아날로그 신호 또는 가입자를 출력하고 거위 메시지와 중계 접촉점 바이너리 입출력 함수를 출판할 수 있습니다. |
| ● | 최고 36까지 샘플링 값 채널은 매핑될 수 있습니다. |
| 광섬유 포트 (LC 종류) | |
| 타입 | 100Base FX (100Mbit, 섬유, 전 이중) |
| 포트 번호 | 8 쌍 |
| 케블 모형 | 62.5/125μm (오렌지색인 다중 모드 섬유) |
| 파장 | 1310nm |
| 전송거리 | > 1Km |
| 상태 표시 | SPD 초록색 (빛) : 활성 연결 린캑트 노랑색 (명멸) : 데이터 교환 |
10개의 하위층 채널은 출력 함수의 신호를 보냅니다 :
| 낮은 준위 신호 출력 | |
| 다중 | 10개 채널, 8 전압 출력 + 2 현 생산량 |
| 출력 포트 타입 | 포닉스 단말기 |
| 출력범위 | 8x0~8Vrms ; 2x0~20mA |
| 정확도 |
(0.01~0.8 브르엠에스 / 0~2mA) :<0> (0.8~8 브르엠에스 / 2~20mA) : <0> |
| 결의안 | 250uV |
| 고조파(THD%) | < 0=""> |
| 주파수 범위 | DC~1.0kHz, 일시적 3KHz |
| 주파수 정확도 | 0.002% (정상 주파수) |
| 주파수 해상도 | 0.001Hz |
| 위상 범위 | 0~359.9' |
| 위상 정밀도 | <0> |
| 위상 분해능 | ±0.001' |
변환기 보정 기능 :
| DC 측정 입력 | ||
| 전압 입력 | 범위 | 0~±10V dc |
| 맥스 입력 | ±11V dc | |
| 정확도 | 정확도 <0> | |
| 입력 임피던스 | 1M 오옴 | |
| 전원 입력 | 범위 | 0~±1mA / 1~±20mA, 자동 사거리 |
| 맥스 입력 | 600mA | |
| 정확도 | 정확도 <0> | |
| 입력 임피던스 | 15 오옴 | |
에너지 계량기 보정 기능 :
| 에너지 계량기 보정 | |
| 센서 용법 | 기계적 미터 / 전자 계량기 |
| 센서 출력 | 높은 수단 :>4.5V, 낮은 수준 :<0> |
| 펄스입력 | 1 펄스 입력 포트, 단지 유효한 5Vdc 높은 수준. |
| 펄스 범위 | 500KHz 펄스입력 맥스. |
| 펄스 출력 기구 | 1개의 트랜지스터 출력, 오픈 콜렉터, 5Vdc/5mA |
