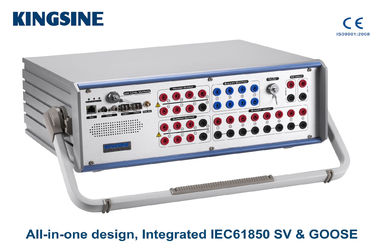

K3166i 범용 릴레이 테스트 세트

(IEC61850 SV 및 GOOSE를 준수하는 올인원 디자인)

출력 전류:6×35A@450VA최대

                               3×70A@850VA최대

출력 전압: 최대 7×310V@90VA


특징

일체형 디자인, 통합 IEC61850 SV 및 GOOSE, 6I+7V 아날로그 채널 출력, 내장 GPS 및 IRIG-B 및 기타 고급 기능을 갖추고 있습니다.

1. IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 등을 준수함.

2. SMV 및 GOOSE 시뮬레이션을 위한 100/1000Mbit 파이버 포트.

3. 6×35A 및 7×310V 독립 고부하 출력 채널.

4. 13채널 독립적인 저레벨 신호 출력.

5. AC/DC 측정(8채널 입력, 클래스 0.1, 0-600V/0-5A, 자동 범위).

6. 변환기 교정(등급 0.02).

7. 에너지 미터 교정 (기계식 및 전자식 미터).

8. 아날로그 및 바이너리 과도 기록.

9. 최대 3KHZ까지의 순간 재생.

10. 가벼운 무게 ＜18kg

11. KRT 소프트웨어 테스트 모듈의 완벽한 기능.

12. 3년간 무상 수리 및 평생 유지관리를 보장합니다.

13. 무료 소프트웨어 업그레이드.

주문 참조

애플리케이션

테스트 항목 ANSI® No.

IEC61850 수치형 IED 릴레이 및 병합 장치 --

거리 보호 릴레이 21

동기화 또는 동기화 확인 릴레이 25

저전압 릴레이 27

방향성 전력 릴레이 32

저전류 또는 저전력 릴레이 37

부정 시퀀스 과전류 릴레이 46

과전류/접지 고장 릴레이 50

역시간 과전류/접지고장 릴레이 51

역률 릴레이 55

과전압 릴레이 59

전압 또는 전류 밸런스 릴레이 60

방향성 과전류 릴레이 67

방향성 접지 고장 릴레이 67N

DC 과전류 릴레이 76

위상각 측정 또는 편차 보호 릴레이 78

자동 재폐쇄 장치 79

주파수 릴레이 81

모터 과부하 보호 릴레이 86

차동 보호 릴레이 87

방향 전압 릴레이 91

전압 및 전력 방향 릴레이 92

트리핑 릴레이 94

전압 조절 릴레이 --

과임피던스 릴레이, Z> --

저임피던스 릴레이, Z --

시간 지연 릴레이 --

특성

1. 13채널(6×35A 및 7×310V) 출력, 각 출력 채널은 독립적이고 동시적입니다.

2. 가변 배터리 시뮬레이터, DC 0-350V, 최대 140와트.

3. 13개의 저레벨 채널 출력은 최대 8Vac/10Vdc입니다.

4. 0.1등급 0-600V / 0-5A AC/DC 측정.

5. 다양한 릴레이 테스트를 위한 그래픽 테스트 모듈 및 템플릿.

6. 수동 모드에서 빠른 릴레이 테스트 기능.

7. 촬영/검색/확인, 포인트 앤 클릭 테스트.

8. RIO/XRIO 수입 및 수출 시설.

9. 고장 테스트(SOTF)를 켭니다.

10. 동적 테스트를 위한 전력 시스템 모델.

11. 내장된 GPS와 IRIG-B 동기화 엔드투엔드 테스트.

12. 온라인 벡터 표시.

13. 자동 테스트 결과를 가정합니다.

14. 자동 테스트 보고서 생성.

15. 클리핑 방지 감지, 잘못된 배선 연결 알람 및 자체 보호, 과부하 및 과열 보호.

매개변수

선택 모듈

DC 측정 입력(트랜스듀서 교정기)

◆ 전압 입력

범위 : 0~±10V dc

최대 입력: ±11V dc

정확도: ＜0.02% rg Typ. / ＜0.05% rg Guar.

입력 임피던스: 1M ohm

◆ 현재 입력

범위 : 0~±1mA / 1~20mA, 자동 범위

최대 입력: 600mA

정확도: ＜0.02% rg Typ. / ＜0.05% rg Guar.

입력 임피던스: 15옴

AC / DC 측정 입력(표준 미터)

◆ 입력 수량: 8개 채널(바이너리 입력 쌍과 혼합).

◆ 전압 범위: 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V).

◆ 전압 정확도 : ＜0.1% Rg

◆ 전류 범위 : 0~5Arms (클램프 입력, 30Arms 옵션).

◆ 전류 정확도 : ＜0.1% Rg.

◆ 샘플 속도 : 10KHz.

◆ 입력 임피던스 : 600KΩ

◆ 주파수 범위 : 45~65Hz, 정확도 ＜0.01Hz.

◆ 위상 정확도 : 0~360°,<0.2° Typ.

과도 기록기

◆ 입력 수량: 8개 입력 채널(바이너리 입력 쌍과 혼합).

◆ 녹화시간 : 최대 50초

에너지 미터 교정

◆ 센서 용도 : 기계식 미터 / 전자식 미터.

◆ 센서 출력: 하이 레벨: ≥4.5V, 로우 레벨: ≤0.2V.

◆ 펄스 입력 : 펄스 입력 포트 1개.

◆ 펄스 범위 : 최대 500KHz 펄스 입력

◆ 펄스 출력: 1개 트랜지스터 출력, 오픈 컬렉터, 5-15Vdc/5mA.
