| 브랜드 이름: | Kingsine |
| 모델 번호: | KFA310 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15 일 |
| 지불 조건: | T/T, L/C |

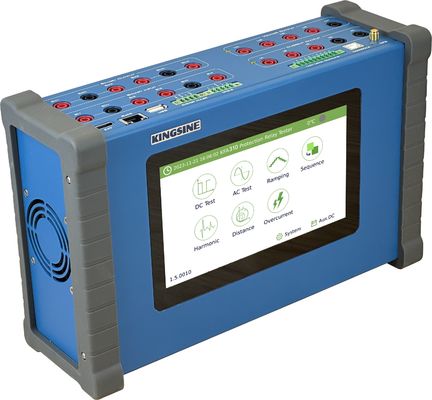

혁명적인 고전력, 고정밀, 다기능, 미니 릴레이 테스터

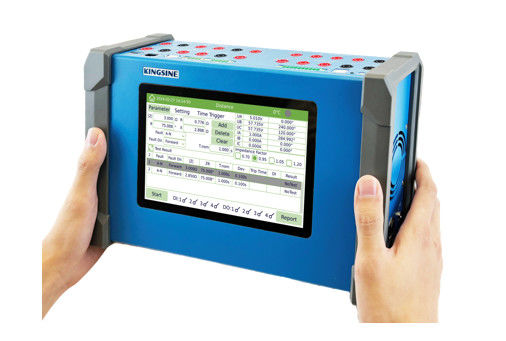

KFA310은 iPad과 비슷한 크기의 컴팩트 인테리어로 설계되었으며 배터리로 구동됩니다. 무게는 3.7kg에 불과하며 4x300V 및 3x20A 출력을 제공합니다. 최대 전류는 50A에 도달 할 수 있습니다.출력 전력은 130VA에 달합니다..
유지보수 및 전기화되지 않은 환경에서 분배 및 중저압 보호 장치의 테스트
설명
1세계에서 가장 작은 릴레이 테스터 7.0인치 LED 터치 스크린,아이패드 크기,30.7kg, 높은 전류 최대50A, 고 정밀, 할 수3x10A로 연속 출력조건.
2. 내부 구조를 위해 매우 간단한 설계, 높은 품질과 신뢰성을 보장합니다.
3혁신적플러그 앤 플레이이 기술은 20일 이내에 매우 쉽고 효율적인 판매 후 서비스를 가능하게 합니다.
4주요 기능
▪ AC/DC 테스트, 램핑, 상태 순서, 하모닉, 거리, 과전류
▪오시슬레이트 테스트: 초과 오시슬레이션 파형 시뮬레이션 테스트를 사용자 정의하는 데 사용됩니다.
▪주파수 테스트 (df/dt, ROCOF)
▪3단계 표준 전원
▪에너지 미터 캘리브레이션
▪이중 장치 동기 시험(차별 테스트를 위해 최대 6개의 전류 채널까지)
▪8 채널 낮은 수준의 출력0-8Vrms)
5.고 정밀 출력, 표준 소스로 사용할 수 있습니다.
주요 요점
혁신적 인 플러그 앤 플레이 판매 후 서비스 장점:
▪ 단순 한 구조, 초보자 들 은 독립적 인 설치 를 달성 할 수 있다.
▪ 판매 후 비용 을 줄이십시오.
▪ 판매 후 의 시간 이 짧아진다.
▪ 목표: 20 일 이내에 판매 후 서비스 를 완료 한다.
KFA310 휴대용 미니 릴레이 테스터는 혁신적인 기술, 모듈 디자인, 그리고 간단한 내부 구조를 이용합니다.제품 품질의 높은 수준을 보장하고 3년 보증 의무를 보장합니다.또한 15 년의 제품 서비스 수명이라는 품질 목표를 달성하는 데 기여합니다.그리고 모듈 교체 후 정확도 캘리브레이션이 필요하지 않습니다.. 조립이 완료되면, 그것은 직접 사용할 수 있습니다, 진정으로 "플러그 앤 플레이"를 달성합니다.
공공 공개, 내부 구조는 다음 다이어그램에서 표시 된 것처럼 시각화됩니다.
설치 단계:
사양
| AC 전압 출력 | ||
출력 범위 및 전력 |
4×300V ac (L-N) |
22.5 VA 최대 300V 각 |
| 최대 21VA 200V | ||
| 12.5 VA 최대 100V | ||
| 각 7VA 최대 63.5V | ||
| 6.65VA 최대 각57.7V | ||
| 1.1 VA 최대 각 10V | ||
| 정확성 | <0.015%Rd+0.005%Rg 타입 < 0.02%Rd+0.03%Rg 가어 |
|
| 결의 | 0.001V | |
| DC 오프셋 | < 5mV 타입 < 60mV 가어 |
|
| 왜곡 | < 0.05% 타입 / < 0.1% 가어 | |
| 상승/하락 반응 | <100us | |
| DC 전압 출력 | ||
| 소스 채널 | 4 | |
| DC 전압 출력 범위 | 0~300V (L-N) | |
| DC 전압 출력 전력 | 22.5W 최대 | |
| DC 전압 정확도 | < 0.03%Rd+0.01Rg 타입 < 0.04%Rd+0.06Rg 가어 |
|
| 상승/하락 반응 | <100us | |
| 결의 | 1mV | |
| AC 전류 출력 | ||
| 소스 채널 | 3 | |
| AC 전류 출력 범위 | 0~10A, L-N / (선택하면 0~20A) | |
| 0~20A, LL-N / (선택 가능 0~40A) | ||
| 0~30A, LLL-N / (0~50A로 선택 가능) | ||
| AC 전류 출력 (Max) | 75VA 최대 10A L-N 130VA 최대 20A L-N/LLL-N |
|
| AC 전류 출력 정확도 | < 0.015%Rd+0.01%Rg 타입 < 0.02%Rd+0.03%Rg 가어 |
|
| DC 오프셋 | < 1mA 타입 <2mA 가어 |
|
| 왜곡 | < 0.05% 타입 / < 0.1% 가어 | |
| 상승/하락 반응 | <100us | |
| 결의 | 1mA | |
| DC 전류 출력 | ||
| 소스 채널 | 1 | |
| DC 전류 출력 범위 | 0~10A, L-N | |
| DC 전류 출력 | 138W | |
| DC 전류 정확도 | < 0.03%Rd+0.01Rg 타입 < 0.04%Rd+0.06Rg 가어 |
|
| 결의 | 1mA | |
| AC 주파수 | ||
| 범위 시노 신호 | DC ~ 1000Hz, 3000Hz 일시적 | |
| 출력 정확성 | ±5ppm | |
| 결의 | 0.001Hz | |
| 단계 | ||
| 출력 범위 | -360°~360° | |
| 50Hz 출력 정확도 | ±0.1° 타이프 / <0.2° 가어 | |
| 결의 | 00.001° | |
| 보조 DC 공급 | ||
| 출력 범위 | 12~350V | |
| 출력 전력 | 최대 40W | |
| 정확성 | < 1% | |
| 바이너리 입력 및 시간 정확성 | ||
| 이진 입력 로그리듬 | 4쌍 | |
| 트리거 모드 | 시도/ 젖은 접촉 | |
| 입력 전압 범위 | 0 V ∼ 300Vdc | |
| 타이밍 정확성 | < ±1ms @ 0.001~1s, < ±0.1% @ > 1s |
|
| 타이밍 결정 | 36 us | |
| 최대 시간 제한 | 무한 | |
| 바이너리 출력 (Fast eSSR) | ||
| 바이너리 출력 쌍 | 4쌍 | |
| 회로 차단기 시뮬레이션 | 열거나 닫는 상태로 정의할 수 있습니다 | |
| 정전 역량 AC | Vmax: 250V (AC) / Imax:0.5A | |
| 끊기 용량 DC | Vmax:250V (DC) / Imax:0.5A | |
| 반응 시간 | <100us | |
| 접촉 성능 | 시크 콘택트 출력을 열고 광 결합 릴레이를 사용하여, 켜기 저항은 ≤50Ω이며, 켜기 저항 전압은 ≥DC300V입니다. | |
| 시간 동기화 (시간 정확성) | ||
| GPS / BD | 네, 5명 | |
| IRIG-B | 네, 5명 | |
| 전원 공급 | ||
| 정형 전원 공급 장치 | 100~240Vac, 1단계 | |
| 입력 전압을 활성화 | 85V~265V (AC); 127V~350V (DC) |
|
| 정규 입력 주파수 | 50 Hz/60 Hz | |
| 입력 주파수를 활성화 | 47Hz ~ 63Hz | |
| 배터리 | ||
| 내장 배터리 | 97WH | |
| 충전 시간 (0-80%) | 2시간 | |
| 충전 시간 (0-100%) | 4시 | |
| 인터페이스 포트 | ||
| RJ45 이더넷 | 1 포트, 10/100M | |
| USB | USB3.0 x 1 | |
| 와이파이 | 선택 사항 | |
| 블루투스 | 선택 사항 | |
| 운영 제어 | ||
| 터치 화면 및 호스트 제어 | 네, 7.0인치 LCD | |
| PC 기본 소프트웨어 | 선택 사항 | |
| 고급 PC 소프트웨어 | 선택 사항 | |
| 기타 정보 | ||
| 무게 | 30.7kg | |
| 크기 (W x D x H) | 288x185x95 (mm) | |
| 낮은 수준의 출력 (선택) | |
| 출력 수 | 8 |
| 설정 범위 | 0~8Vrms |
| 최대 출력 전류 | 2mA, 최대 10mA 가속력 |
| 정확성 | (0.01~0.8 Vrms): < 0. 05% 타입 / < 0. 1% 가어 (0.8~8 Vrms): < 0.02% 타입 / < 0.05% 가어 |
| 결의 | 250μV |
| 왜곡 (THD+N) | < 0. 05% 타입 / < 0. 1% 가어 |
| 연결 인터페이스 | 피닉스 터널 |
| 에너지 미터 캘리브레이션 (선택) | |
| 센서 사용 | 기계 계측기 / 전자 계측기 |
| 센서 출력 | 높은 레버:>4.5V, 낮은 레벨:<0.2V |
| 펄스 입력 | 1개의 펄스 입력 포트, 5Vdc 고수준만 유효합니다. |
| 펄스 범위 | 500KHz 펄스 입력 최대 |
| 펄스 출력 | 1 트랜지스터 출력, 오픈 컬렉터, 5Vdc/5mA |
선택 사항
| 항목 | 표준 | 선택 사항 |
| 현재 출력 | 3×10A | 3로 업그레이드×20A |
| 와이파이 | - | 선택적 지원 |
| 블루투스 | - | 선택적 지원 |
| 낮은 수준의 출력 | - | 선택적 지원 |
| 에너지 미터 캘리브레이션 | - | 선택적 지원 |
| PC 기본 소프트웨어 | - | 선택적 지원 |
| 고급 PC 소프트웨어 | - | 선택적 지원 |
비디오
비디오
비디오
비디오
|
