| 브랜드 이름: | Kingsine |
| 모델 번호: | KF86P |
| 가격: | 협상 가능 |
| 배달 시간: | 15 근무일 |
| 지불 조건: | L/C, T/T |

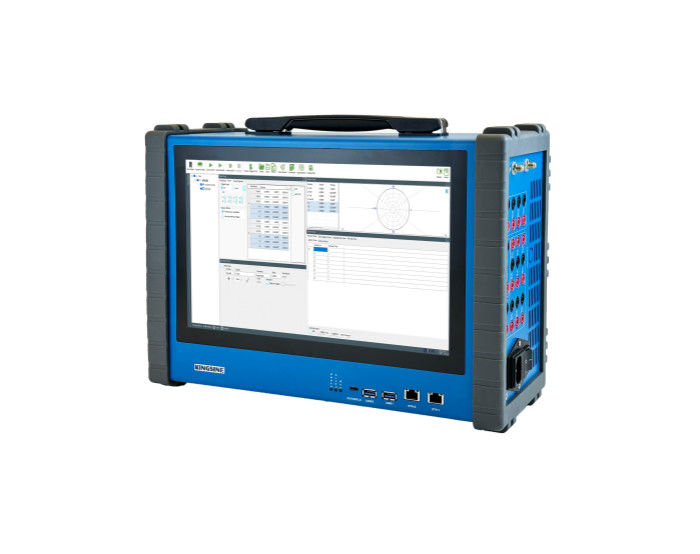

세계에서 가장 가볍고 고출력 범용 릴레이 테스트 세트
● 최대 6x35A@425VA 및 최대 6x310V@105VA 아날로그 출력
● 무게 10kg, 비행기 여행에도 휴대하기 편리
● 저레벨 신호 출력, 에너지 미터 테스트, 변환기 교정 및 IEC61850 테스트 기능(옵션)
설명
기본 기능
KF86P는 다양한 전기 기계, 솔리드 스테이트 및 마이크로프로세서 기반 보호 계전기, 모터 과부하 계전기, IEC61850 테스트 및 유사한 보호 장치를 테스트할 수 있는 다목적, 경량, 현장 휴대형 테스트 세트입니다.
고급 기능
핵심 포인트
혁신적인 "플러그 앤 플레이" 애프터 서비스 장점:
애프터 세일즈 유지보수의 경우 모듈 교체만 필요합니다. 모듈 교체 후 정확도 교정은 필요 없습니다. 조립이 완료되면 제품을 바로 사용할 수 있습니다.

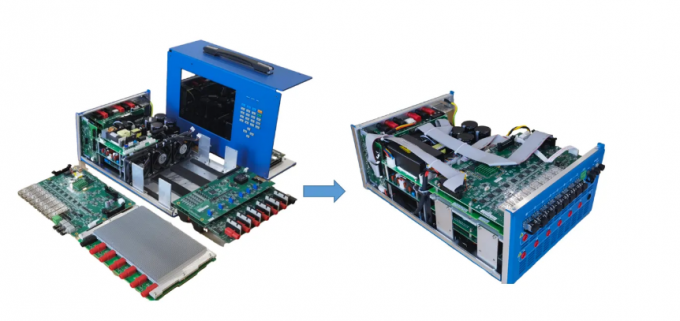

공개, 내부구조는 아래 그림과 같이 시각화 됩니다.:
명세서
| 교류 전류원 | |
| 진폭 및 전력 | 6×35아 @424각각 최대 VA; 3×70A @670각각 최대 VA; |
| 정확성 | <0.015%Rd+0.005%Rg 일반 <0.04%Rd+0.01%Rg가아르. |
| 범위 | 범위 I: 3A 범위 II:35에이 자동 범위 |
| DC 오프셋 | <3mA 일반 / <10mA 보증 |
| 해결 | 1mA |
| 왜곡 | <0.025% 일반 / <0.07% 보증 |
| 상승/하강 반응 | <100us |
| DC 전류원 | |
| 진폭 및 전력 | 3×20A @40최대 0W |
| 정확성 | ±5mA @ <1A ±0.2% @ ≥1A |
| 상승/하강 반응 | <100us |
| 교류 전압원 | |
| 진폭 및 전력 | 6×310V @105VA 최대 각각 |
| 정확성 | <0.015%RD+0.005Rg 유형 <0.04%RD+0.01Rg 구아. |
| 범위 | 범위 I: 30다섯 범위 II: 310V 자동 범위 |
| DC 오프셋 | <10mV Typ./ <60mV Guar |
| 해결 | 1mV |
| 왜곡 | <0.015% 일반 / <0.05% 보증 |
| 상승/하강 반응 | <100us |
| DC 전압 소스 | |
| 진폭 및 전력 | 6×350V @100W 최대 3×700V @150W 최대 |
| 정확성 | ±10mV @ <5V ±0.2% @ ≥5V |
| 상승/하강 반응 | <100us |
| 주파수 및 위상각 | |
| 주파수 범위 | DC ~ 1000Hz, 3000Hz 과도 |
| 주파수 정확도 | ±0.5ppm |
| 주파수 분해능 | 0.001Hz |
| 위상 범위 | -360°~360° |
| 위상 정확도 | <0.02° 일반 / <0.1° 보장 50/60Hz |
| 위상 분해능 | 0.001° |
| 보조 DC 공급(배터리 시뮬레이터) | |
| 범위 | 8~ 60Vdc (최대 부하 전류 1.16A) 정확도 ＜2% 60 ~ 120Vdc (최대 부하 전류 0.58A) 정확도 ＜1% 120~ 350Vdc (최대 부하 전류 0.2A) 정확도 ＜0.5% |
| 힘 | >최대 69W |
| 해결 | 10mV |
| 보호 | 단락 보호 |
| 과부하 보호 | 예 |
| 격리 | 다른 터미널과 분리됨 |
| 이진 입력 | |
| 전기적 절연 | 10각각 전기적으로 분리된 쌍 |
| 입력 임피던스 | 5kΩ…13kΩ(연락처가 비어있습니다) |
| 입력 기능 | 0V(0볼트)～300Vdc 또는 건조 접점 (바이너리 1~4입력에스(회전 잠재력은 프로그래밍 가능) |
| 샘플링 속도 | 10kHz |
| 시간 해상도 | 10미국 |
| 시간 측정 범위 | 무한대 |
| 시간 정확도 | ±1ms @ <1초 ±0.1% @≥1초 |
| 디바운스 시간 | 0~25ms (소프트웨어 제어) |
| 이진 출력 | |
| 수량 | 4 쌍 |
| 유형 | 고속 트랜지스터, 프로그래밍 가능한 소프트웨어 제어 |
| AC 차단 용량 | 최대 V:250V(교류)/ 아이맥스:0.5A |
| DC 차단 용량 | 최대 V:250V(직류)/ 아이맥스:0.5A |
| 전기적 절연 | 모든 쌍은 분리됨 |
| 시간동기화에션 | |
| 위성 동기화 | 1 × 수평 방향,GPS 안테나 인터페이스에 사용 GPS 및 Beidou 위성 지원 |
| 파이버 IRIG-B | 2 × 스트,1개는 전송용, 1개는 수신용 |
| 전기 IRIG-B | 1 × 6핀 5.08mm 피닉스 단자 1개는 전송용, 1개는 수신용 |
| 외부 트리거 동기화 | 1 × 4핀 5.08mm 피닉스 단자 외부 트리거 입력 + 외부 트리거 출력 |
| 동기화 오류 | <10미국 |
| 통신 인터페이스 | |
| 이더넷 | 2 × RJ45,10/100M |
| 와이파이 | 내장형 WIFI DHCP 서비스 |
| 직렬 포트 | 1 × RS232 |
| USB | 2 × USB2 |
| 무게 및 크기 | |
| 크기 | 390mm×256mm×140mm |
| 무게 | 10kg |
| 표시하다 | 9.7인치 LCD, 터치스크린 |
| 키패드 | 숫자키 + 방향키 |
| 전원 공급 | |
| 정격 전압 | 220V/110V(교류) |
| 허용전압 | 85 - 265VAC ;127V～350V(직류) |
| 공칭 주파수 | 50Hz |
| 허용 주파수 | 47-63Hz |
| 현재의 | 최대 10A |
| 전력 소비 | 최대 1200VA |
| 연결 유형 | 표준 AC 소켓 60320 |
| 작업 환경 | |
| 작동 온도 | -10～+55℃ |
| 상대 습도 | 5～95%,비응축 |
| 보관 온도 | -20℃ ~ +70℃ |
| 기압 |
80k파스칼～110kPa(고도 2000m 이하) |
전진
| ● | IEC61850 샘플링 값 및 GOOSE를 완벽하게 준수합니다. (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | 샘플링 값과 아날로그 신호를 동시에 출력하거나, GOOSE 메시지와 릴레이 접점 바이너리 I/O 기능을 구독하고 게시할 수 있습니다. |
| ● | 최대 36개의 샘플링 값 채널을 매핑할 수 있습니다. |
| 파이버 포트(LC형) | |
| 유형 | 100Base-FX(100Mbit, 광섬유, 풀 듀플렉스) |
| 포트 번호 | 8 쌍 |
| 케이블 모델 | 62.5/125μm(다중모드 파이버, 오렌지) |
| 파장 | 1310nm |
| 전송거리 | > 1km |
| 상태 표시 | (주) 녹색(불빛): 활성 연결 링크액트 노란색(깜박임): 데이터 교환 |
| 저레벨 신호 출력 | |
| 출력 채널 | 10채널, 8 전압 출력 + 2 전류 출력 |
| 출력 포트 유형 | 피닉스 터미널 |
| 출력 범위 | 8x0~8Vrms, 2x0~20mA |
| 정확성 | (0.01~0.8 Vrms/0~2mA):<0.05% Typ. / <0.1% Guar. (0.8~8 Vrms/2~20mA): <0.02% Typ. / <0.05% Guar. |
| 해결 | 250µV |
| 고조파(THD%) | < 0.05% 일반 / <0.1% 보증 |
| 주파수 범위 | 직류～1.0kHz, 과도 3KHz |
| 주파수 정확도 | 0.002%(정상 주파수) |
| 주파수 분해능 | 0.001Hz |
| 위상 범위 | 0～359.9° |
| 위상 정확도 | <0.02°,50/60Hz |
| 위상 분해능 | ±0.001° |
| DC 측정 입력 | ||
| 전압 입력 | 범위 | 0~±10V 직류 |
| 최대 입력 | ±11V 직류 | |
| 정확성 | 정확도 <0.05% rg Typ. <0.02% rg Guar. | |
| 입력 임피던스 | 1M 옴 | |
| 현재 입력 | 범위 | 0~±1mA / 1~±20mA, 자동범위 |
| 최대 입력 | 600mA | |
| 정확성 | 정확도 <0.05% rg Typ. <0.02% rg Guar. | |
| 입력 임피던스 | 15옴 | |
| 에너지 미터 교정 | |
| 센서 사용 | 기계식 미터 / 전자식 미터 |
| 센서 출력 | 하이 레버:>4.5V, 로우 레벨:<0.2V |
| 펄스 입력 | 1 펄스 입력 포트, 5Vdc 고레벨만 유효합니다. |
| 펄스 범위 | 최대 500KHz 펄스 입력 |
| 펄스 출력 | 1 트랜지스터 출력, 오픈 컬렉터, 5Vdc/5mA |
