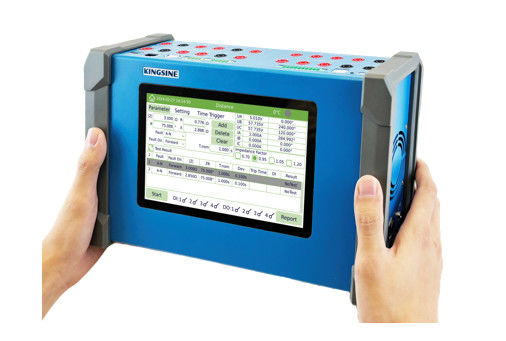

고 정밀 KFA310 미니 보호 릴레이 검사기 다기능

고 정밀 KFA310 미니 보호 릴레이 검사기 다기능
고 정밀 KFA310 미니 보호 릴레이 검사기 다기능

큰 이미지 :  고 정밀 KFA310 미니 보호 릴레이 검사기 다기능

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Kingsine
인증: CE
모델 번호: KFA310
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiation
배달 시간: 15 근무일
지불 조건: T/T, L/C
공급 능력: 100은 / 달에서 설정합니다
상세 제품 설명
하이 라이트:

고 정밀 보호 릴레이 검사기

,

KFA310 미니 보호 릴레이 검사기

,

보호 릴레이 검사기 다기능



혁신적인 고전력, 고정밀, 다기능, 미니 릴레이 테스터

KFA310은 iPad와 비슷한 크기의 컴팩트한 내부로 설계되었으며, 배터리로 구동됩니다. 무게는 3.7kg에 불과하며 4x300V 및 3x20A 출력을 제공합니다. 최대 전류는 50A에 도달할 수 있으며 출력 전력은 130VA에 도달합니다.


유지 관리에 중점을 둡니다. 비전기 환경에서의 배전 및 중저전압 보호 장치 테스트.



설명

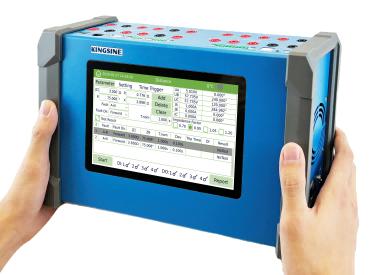

고 정밀 KFA310 미니 보호 릴레이 검사기 다기능 0





1. 7.0인치 LED 터치스크린을 탑재한 세계 최소형 릴레이 테스터로 휴대하기 편리함아이패드 사이즈,3.7kg, 최대 고전류50A, 고정밀, 가능3x10A로 연속 출력정황.
2. 내부 구조가 매우 간단한 디자인으로 높은 품질과 신뢰성을 보장합니다.
3. 혁신적"플러그 앤 플레이"기술 덕분에 20일 이내에 매우 쉽고 효율적으로 애프터서비스를 받을 수 있습니다.
4. 주요기능
▪ AC/DC 테스트, 램핑, 상태 시퀀스, 고조파, 거리, 과전류
진동 테스트: 중첩된 진동 파형 시뮬레이션 테스트를 사용자 정의하는 데 사용됩니다.
주파수 테스트(df/dt, ROCOF)
3상 표준 전원
에너지 미터 교정
이중 장치 동기 테스트(차등 테스트를 위한 최대 6개의 전류 채널)
8채널 저레벨 출력(0~8Vrms)
5.고정밀 출력으로 표준 소스로 활용 가능합니다.



핵심 포인트

혁신적인 "플러그 앤 플레이" 애프터 서비스 장점:

▪ 구조가 간단하여 초보자도 독립적으로 설치가 가능합니다.

▪ 판매 후 비용이 절감됩니다.

▪ 판매 후 서비스 시간이 단축됩니다.

▪ 목표 : 20일 이내에 애프터서비스를 완료합니다.



혁신적인 기술, 모듈 설계, 간단한 내부 구조를 활용한 KFA310 핸드헬드 미니 릴레이 테스터는 더 높은 수준의 제품 품질을 보장하고 3년 보증 약정에 대한 확신을 제공합니다. 또한 15년 제품 서비스 수명이라는 품질 목표를 달성하는 데 기여합니다. 애프터 세일즈 유지 관리를 위해 모듈 교체만 필요하며 모듈 교체 후 정확도 교정이 필요하지 않습니다. 조립이 완료되면 바로 사용할 수 있어 진정한 "플러그 앤 플레이"를 실현합니다.

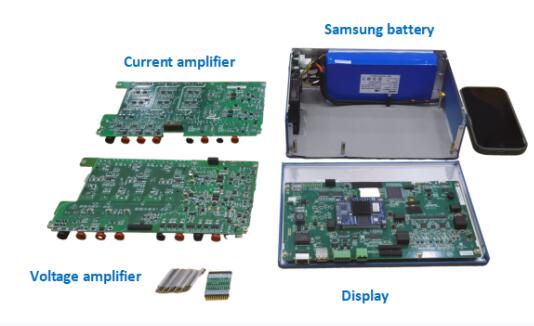

공개, 내부 구조는 다음 다이어그램과 같이 시각화됩니다.

고 정밀 KFA310 미니 보호 릴레이 검사기 다기능 1

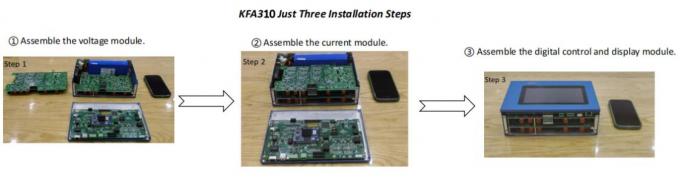

설치 단계:





고 정밀 KFA310 미니 보호 릴레이 검사기 다기능 2




명세서



AC 전압 출력


출력 범위 및 전력



4×300V 교류(LN)


각각 최대 22.5VA@300V
각각 최대 21VA@200V
각각 최대 12.5VA@100V
각각 최대 7VA@63.5V
각각 최대 6.65VA@57.7V
각각 최대 1.1 VA@10V
정확성 <0.015%Rd+0.005%Rg 일반
<0.02%Rd+0.03%Rg가아르.
해결 0.001V
DC 오프셋 <5mV 일반
<60mV 보호
왜곡 <0.05% 일반 / <0.1% 보증
상승/하강 반응 <100us
DC 전압 출력
소스 채널 4
DC 전압 출력 범위 0~300V(진공)
DC 전압 출력 전력 최대 22.5W
DC 전압 정확도 <0.03%Rd+0.01Rg 일반
<0.04%Rd+0.06Rg 보호막.
상승/하강 반응 <100us
해결 1mV
AC 전류 출력
소스 채널 3
AC 전류 출력 범위 0~10A, LN / (0~20A로 선택 가능)
0~20A, LL-N / (0~40A로 선택 가능)
0~30A, LLL-N / (0~50A로 선택 가능)
AC 전류 출력 전력(최대) 10A LN의 경우 최대 75VA
20A LN/LLL-N의 경우 최대 130VA
AC 전류 출력 정확도 <0.015%Rd+0.01%Rg 일반
<0.02%Rd+0.03%Rg가아르.
DC 오프셋 <1mA 일반
<2mA 보호
왜곡 <0.05% 일반 / <0.1% 보증
상승/하강 반응 <100us
해결 1mA
DC 전류 출력
소스 채널 1
DC 전류 출력 범위 0~10A, 좌측
DC 전류 출력 전력 138와트
DC 전류 정확도 <0.03%Rd+0.01Rg 일반
<0.04%Rd+0.06Rg 보호막.
해결 1mA
교류 주파수
범위 사인 신호 DC ~ 1000Hz, 3000Hz 과도
출력 정확도 ±5ppm
해결 0.001Hz
단계
출력 범위 -360°~360°
50Hz 출력 정확도 ±0.1° 일반 / <0.2° 보증
해결 0.001°
보조 DC 공급
출력 범위 12~350V
출력 전력 최대 40W
정확성 <1%
이진 입력 및 시간 정확도
이진 입력 로그 4 쌍
트리거 모드 시도/젖은 접촉
입력 전압 범위 0V~300Vdc
타이밍 정확도 < ±1ms @ 0.001~1초,
< ±0.1% @ >1초
타이밍 해상도 36미국
최대 시간 제한 무한대
바이너리 출력(Fast eSSR)
이진 출력 쌍 4 쌍
회로 차단기 시뮬레이션 열림 또는 닫힘 상태로 정의할 수 있습니다.
브레이크 용량 AC Vmax:250V(AC)/ Imax:0.5A
브레이크 용량 DC Vmax:250V(DC)/ Imax:0.5A
응답 시간 <100us
연락처 성능 광 커플러 릴레이를 사용하여 건조 접점 출력을 개방합니다. 온 저항은 ≤50Ω이고 차단 내전압은 ≥DC300V입니다.
시간 동기화(시간 정확도)
GPS/BD 네, 5us
IRIG-B 네, 5us
전원 공급
정격 전력 공급 100~240Vac, 단상
입력 전압 활성화 85V~265V(교류);
127V~350V(직류)
정격 입력 주파수 50Hz/60Hz
입력 주파수 활성화 47Hz ~ 63Hz
배터리
내장 배터리 97WH
충전 시간(0-80%) 2시간
충전 시간(0-100%) 4시간
인터페이스 포트
RJ45 이더넷 1포트, 10/100M
USB USB3.0 x 1
와이파이 선택 과목
블루투스 선택 과목
작업 제어
터치 스크린 및 호스트 제어 네, 7.0인치 LCD
기본 PC 소프트웨어 선택 과목
고급 PC 소프트웨어 선택 과목
기타 정보
무게 3.7kg
치수(폭 x 깊이 x 높이) 288x185x95(mm)

저수준 출력(선택 사항)
출력 개수 8
설정 범위 0~8Vrms
최대 출력 전류 정격 2mA, 10mA 과도 최대
정확성 (0.01~0.8Vrms):
<0.05% 일반 / <0.1% 보증
(0.8~8Vrms):
<0.02% 일반 / <0.05% 보증
해결 250μV(250μV)
왜곡(THD+N) < 0.05% 일반 / <0.1% 보증
연결 인터페이스 피닉스 터미널
에너지 미터 교정(선택 사항)
센서 사용 기계식 미터 / 전자식 미터
센서 출력 하이 레버:>4.5V, 로우 레벨:<0.2V
펄스 입력 1 펄스 입력 포트, 5Vdc 고레벨만 유효합니다.
펄스 범위 최대 500KHz 펄스 입력
펄스 출력 1 트랜지스터 출력, 오픈 컬렉터, 5Vdc/5mA







선택 과목



기준 선택 과목
현재 출력 10에이 3으로 업그레이드×20A
와이파이 - 선택 지원
블루투스 - 선택 지원
저수준 출력 - 선택 지원
에너지 미터 교정 - 선택 지원
기본 PC 소프트웨어 - 선택 지원
고급 PC 소프트웨어 - 선택 지원
