하이 라이트: | KF920 섬유 유니버설 릴레이 테스트 세트,보호 릴레이 시험 KF920 |
---|

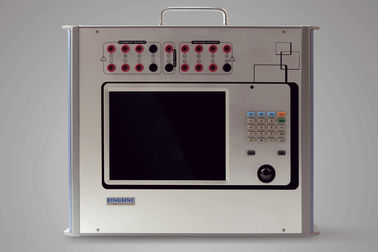

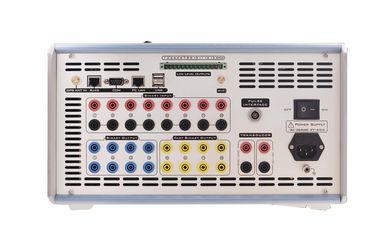

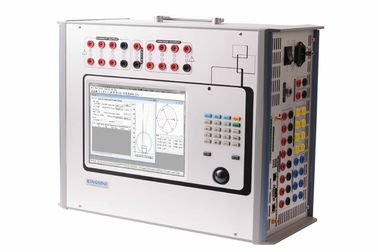

KF920 섬유 보편적인 릴레이 시험 세트
특징:
완전히 성능 실험을 위한 Windows 체계를 가진 유일한 보편적인 시험 디자인, 붙박이 지역 통제 널 & 쥐는 외부 노트북 연결에 의해 통제된 리모트를, 그리고 와이파이 단위 시설을 - 제공합니다.
온갖 전자 기학 릴레이, 마이크로컴퓨터 릴레이를 위한 적당한 테스트; 합치기 단위를 위한 완전한 집계 IEC61850/IEC60044-7/8 의정서, 시설, 및 수 IED는 시험을 중계합니다.
8개의 섬유 항구, 8 FT3는 전달하고 2FT3는 항구를 디자인합니다 받습니다, 각 섬유 항구는 다 그룹 SMV를 옮길 수 있고 거위는, 각 SMV 능력 64까지 간색 수로를 형성합니다.
기부금 & 가장 거위, SMV 메시지를 위해 능력 있는 신호하십시오.
시설 수입품/수출/다운로드/득점방해 변전소 윤곽 언어 파일
(SCD/ICD/CID/NPI 체재 파일).
이상한 네트워크 결함 상태를 가장하십시오 (, 이상한 질 mis 주문하는, 손실 구조 메시지는, 예외적 자료, 동조성 등 다시 보냅니다)
저수준 보호 릴레이 테스트를 위한 13 저수준 신호 산출.
에너지 미터를 위한 시설과 변형기는 측정합니다.
AC/DC 측정, 0~600V, 0~5A.
KF920 명세
아날로그 채널 |
|
현재: |
AC 6X30A@450VA |
AC 3X60A@850VA |
|
AC 1X100A@1000VA |
|
DC 6X20A@300W |
|
전압: |
AC 7X130V L-N@80VA |
AC 3X260V L-N@110VA |
|
AC 3X130V L-N@80W의 0.2 종류 |
|
정확도: |
AC 0.1class의 DC 0.2 종류 |
찡그림: |
<0> |
보조 DC: |
0~300V@120W |
13 저수준 산출 |
|
양: |
13의 수로, 피닉스 연결관 |
전압: |
AC 0~8Vrms, DC 0~10V |
현재: |
등급 2mA의 10mA 일시적인 최대. |
힘: |
≥0.5VA |
정확도: |
<0> |
<0> |
|
해결책: |
250uV |
찡그림 (THD %) |
<0> |
섬유 이더네트 포트 |
|
형태: |
양방 통신 100Base-FX |
양: |
8개 쌍 |
유형: |
LC |
섬유 유형: |
62.5/125um (다수 광섬유, 주홍색) |
파장 |
1310nm |
거리를 전달하십시오 |
>1Km |
지시자: |
SPD 녹색 (빛): 유효한 연결 |
연결/행위 황색 (깜박거리기): 자료 교환 |
|
빈도 & 단계 각 |
|
주파수 영역: |
DC~1.2khZ |
빈도 정확도 |
±1ppm |
빈도 해결책: |
0.001Hz |
단계 각: |
-360~+360° |
단계 정확도 |
<0> |
단계 해결책: |
0.01° |
이원 입력 |
|
양: |
8개 쌍 |
유형: |
, 맥박 조사 젖고/건조한, 측정 |
문턱: |
0~600Vdc의 통제되는 소프트웨어 |
표본 비율: |
10KHz |
시간 해결책: |
100us |
Debounce 시간: |
0~25ms (통제되는 소프트웨어) |
시간 범위: |
무한한 |
시간 과실: |
± 1ms@0.001~1s |
±0.1%@>1s |
|
동전기 고립: |
각 2개 쌍으로 고립되는 4 |
입력 임피던스: |
600KΩ |
이원 산출 (릴레이 유형) |
|
양: |
4개 쌍 |
유형: |
잠재력 자유로운 릴레이 접점, 통제되는 소프트웨어 |
틈 수용량 AC |
Vmax: 400Vac/Imax: 8A/Pmax: 2500VA |
틈 수용량 DC |
Vmax: 300Vdc/max: 5A/Pmax: 150W |
이원 산출 (안녕 속도 반도체) |
|
양: |
4개 쌍 |
유형: |
반도체, 잠재력은 해방합니다 |
틈 수용량 DC |
Vmax: 350Vdc, ac (PP) /Imax: 0.5A/Pmax: 150W |
응답 시간: |
100us |
AC/DC 측정 |
|
전압 범위: |
0~600V, DC/ACrms, (Rg: 1V, 10V, 60V, 600V) |
전압 정확도: |
<0> |
현재 범위: |
0~5Arms (입력되는 죔쇠) |
현재 정확도: |
<0> |
주파수 영역: |
45~65Hz의 정확도<0> |
단계 정확도: |
0~360°,<0> |
조화되는 |
2~20times,<0> |
변형기 구경측정 |
|
DC 현재 |
|
범위: |
DC: 0~±mA, 1~±20mA의 자동 범위 |
Max.input: |
600mA |
입력 임피던스: |
15Ω |
정확도: |
<0> |
직류 전압 |
|
범위: |
DC: 0~±10V |
Max.input: |
±11V |
입력 임피던스: |
1MΩ |
정확도: |
<0> |
에너지 미터 구경측정 |
|
감지기 사용법: |
기계적인 미터/전자 미터 |
출력되는 감지기: |
고도: 저수준 ≥4.5V: ≤0.2V |
입력되는 맥박: |
1 항구 |
맥박 범위: |
500KHz 맥박에 의하여 입력되는 최대. |
맥박 산출: |
1개의 트랜지스터 산출 |
다른 사람, 크기 & 무게 |
|
이더네트 포트: |
2x10/100/1000M 기초 Tx RJ45 |
USB: |
2Xusb 2.0 A 유형 여성 |
동시 발광 장치 항구: |
IRIG-B의 GPS BNC 개미, IEEE1588 |
다른 사람: |
RS-232 |
크기: |
358x149x297mm |
무게: |
<19kg> |
전력 공급 & 환경 |
|
명목상 입력 전압 |
220Vac |
허용한 입력 |
100~264Vac |
명목상 빈도 |
50/60Hz |
허용한 빈도 |
45~65Hz |
전력 소비 |
최대 2000VA. |
온도 (운영하기) |
0℃~55℃ |
온도 (저장) |
-20℃~70℃ |
습도 |
5%-95% 불응식 RH |
