| 브랜드 이름: | Kingsine |
| MOQ: | 1 세트 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

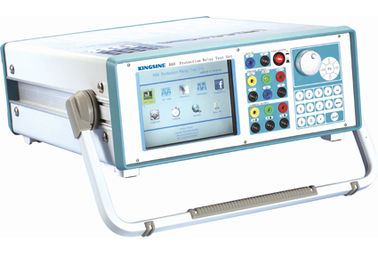

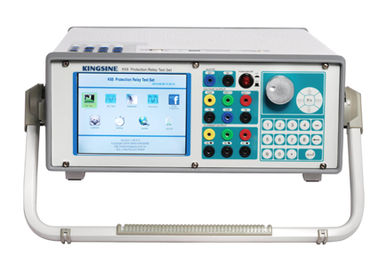

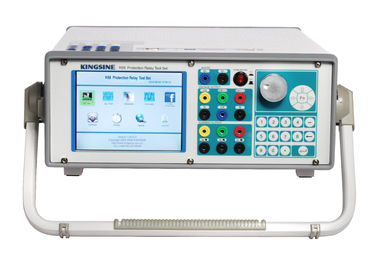

4 / 3 단계 AC 릴레 2차 주입 테스트 세트 RJ45, VGA K68
6.4 큰 LCD 화면
4쌍 바이너리 출력
용량: 250V/3A AC/DC
4단계 AC (L-N)
릴레이 테스트를 위한 가장 효과적인 솔루션!
모든 것이 하나의 디자인으로 수동 또는 자동으로 대부분의 릴레이를 테스트 할 수 있습니다!
소프트웨어 특징:
1수동 또는 자동으로 대부분의 릴레를 테스트 할 수 있습니다: 전압 릴레, 전류 릴레, 주파수 릴레, 전력 릴레, 저항 릴레, 조화 릴레, 거리 릴레 등;
2. 자체 주택-지착-탐지 기능으로, 소프트웨어 인터페이스는 주택이 잘 지착되었는지 여부를 표시 할 수 있으며, 효과적으로 테스트의 안전을 보장합니다.
하드웨어 특징:
16.4 인치 LCD 디스플레이와 함께 모든 것을 하나 디자인 릴레이 테스터;
24단계 AC 전압 소스와 3단계 AC 전류 소스를 함께 출력할 수 있으며, 범위, 단계, 주파수까지 독립적으로 설정할 수 있습니다.
3. 최대 AC 전압은 각 단계에 300V에 도달 할 수 있습니다. 0 ~ 300V/0.6A (극이없는 및 조정 가능한) 테스트 장치에 독립적인 Aux. DC를 제공합니다.
4. 컴퓨터 포트의 다른 종류를 제공: USB 포트, RJ45 포트, VGA 비디오 포트, USB / RJ45 포트 데이터 전송을 위해 편리하고, VGA 비디오 포트는 프로젝터와 연결할 수 있으며 공부와 훈련을 위해 편리합니다;
5장시간 사용 가능 로터리 인코더 + 기능성 키보드
K68의 기술 데이터
|
전압 발전기 |
||
|
설정 범위 |
4단계 AC (L-N) |
4 x 0... 130V |
|
|
2단계 AC (L-L) |
2x 0...260V |
|
힘 |
4단계 AC (L-N) |
4 x70VA, 0... 130V |
|
|
2단계 AC (L-L) |
2 x 140VA, 0... 260V |
|
정확성 |
0~130V에서 <0.07% 판독 + 0.03% 범위 보장 0~130V의 전형적인 범위에서 <0.04%의 판독 + 0.01% |
|
|
결의 |
1mV |
|
|
전류 발전기 |
||
|
설정 범위 |
3단계 AC (L-N) |
3 x 0... 35A |
|
|
1단계 AC (3L-N) |
1 x 0...105 A |
|
힘 |
3단계 AC (L-N) |
1x 450VA, 0... 35A |
|
|
1단계 AC (3L-N) |
1 x 1000VA, 0... 105A |
|
정확성 |
<0.14% 판독 + 0.06% 범위 0-35A에서 보장 <0.05% 판독 + 0.02% 범위 0-35A에서 전형적인 |
|
|
결의 |
1mA |
|
|
발전기, 일반 |
||
|
빈도 |
범위 |
0... 1000 Hz |
|
|
정확성 / 유동 |
10... 65Hz에서 오류 < 0.001Hz, 65Hz...450Hz에서 오류 < 0.01Hz 오류 < 0.02Hz 450Hz...1000Hz에서 |
|
|
결의 |
0.001Hz |
|
단계 |
범위 |
- 360° +360° |
|
|
정확성 / 유동 |
오류 < 0.2 ° |
|
|
결의 |
0.1° |
|
시간 |
범위 |
0... 999, 999, 999 |
|
|
정확성 / 유동 |
오류 <1ms |
|
DC 발전기 |
||
|
전압 범위 |
0... 300V/180VA |
|
|
전류 범위 |
0... 20A/300W |
|
|
정확성 |
오류 <0.1% 판독 + 0.1% 범위 0~300V에서 보장 오류 <0.1% 읽기 + 0.1% 범위 보장 0...20A
|
|
|
결의 |
1mA, 1mV |
|
|
보조 DC 공급 |
||
|
범위 |
0...300V/0.6A |
|
|
바이너리 입력 |
||
|
번호 |
8쌍 |
|
|
호환 전압 |
10V... 250V DC |
|
|
바이너리 출력 |
||
|
번호 |
4 쌍 |
|
|
용량 |
250V/3A (AC/DC) |
|
|
동기화 |
||
|
동기화 모드 |
GPS |
|
|
하모닉 |
||
|
하모닉 중복 시간 |
2... 9번 |
|
|
전원 공급 |
||
|
명소 입력 전압 |
220V±20% VAC, 1단계 |
|
|
힘 |
1000VA |
|
|
명목 주파수 |
50±10% Hz |
|
|
환경 조건 |
||
|
작동 온도 |
-5°C... 55°C |
|
|
저장 온도 |
-20°C... 75°C |
|
|
습도 범위 |
5%... 90%, 응축되지 않습니다. |
|
|
무게 |
20kg |
|
|
크기 |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
인터페이스 |
RJ45, USB, VGA |
|
메인 시리즈 릴레이 테스터 목록:
|
K68 시리즈 |
K68 |
3x35A, 4x130V, 5 기능 모듈, 이더넷, TFT LCD, WinCE |
|
K68i |
3x35A, 4x300V, 5 기능 모듈, 이더넷, TFT LCD, WinCE |
주요 기능:
|
부문 |
IEEE(R) 아니 |
|
초전류 릴레이 |
51/76 |
|
역 시간 과류 릴레 |
50 |
|
하류 릴레이 |
37 |
|
지상 파열 릴레 |
50 |
|
방향 초류 릴레이 |
67 |
|
방향적인 지상 결함 릴레 |
67N |
|
초전압 릴레 |
59 |
|
저전압 릴레 |
27 |
|
방향전압 릴레이 |
91 |
|
방향 전력 릴레이 |
32 |
|
전력 요인 릴레 |
55 |
|
원격 보호 장비 (단계별로) |
21 |
|
자동 재닫기장치 |
79 |
|
트리핑 릴레 |
94 |
|
전압 조절 릴레 |
|
|
오버임피던스 릴레, Z> |
|
|
저저저장 릴레, Z |
|
|
시간 지연 릴레 |
|
