제품 상세 정보:
결제 및 배송 조건:
|
하이 라이트: | 초전류 릴레이 2차 주입 테스트 세트,K3063i 주입 시험 세트 |
---|

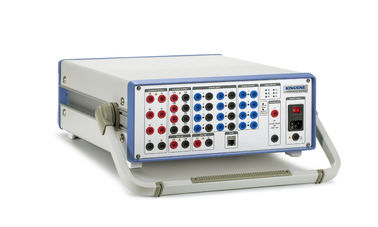

3A 250V 이차 주입 시험 세트, Overcurrent 릴레이 K3063i
산출 4개 쌍 쌍성
8개 쌍 쌍성 입력
힘: 1000VA
7 단계 AC (L-N)
쉬운 가동을 위한 친절한 PC 소프트웨어!
K30 시리즈 릴레이 검사자는 당신으로 극단적으로 친절한 PC 소프트웨어와 더불어 해외 사용자를 위한 디자인, 입니다
, 유일한 특징 필요로 하거든 기능은 당신을 모든 방법 돕습니다!
1. 유일한 자기 방위 체계는 계기가 작동할 때 자동 강력한 보호를 확신합니다
네트워크가 이상하 때 산출을 멈추십시오;
2. 유일한 전원 스위치와 증폭기 기술, 이렇게 산출 정밀도 및 동력 효율 및 요인
증가됩니다, 에너지 득점방해와 환경 보호의 국제적인 추세에 따르는;
3. 주거 지상에 놓는 테스트 및 외부 전압 입력의 경보 기능으로, 개인을 보장하기 위하여
안전;
4. 내부기도 하고 외부 테스트의 기능과 더불어 미터 그리고 근원의 1개에서 2, 각자 구경측정,
각 전류진동계의 전류진동계 및 내구는 50S (선택적인 기능)를 도달합니다;
5. 시험한 장치에 독립적인 보조 DC, 0를 제안하십시오 ~ 300V/0.6A (Poleless와 조정가능한);
6. 변형기와 에너지 미터 테스트 (선택적인 기능)의 기능;
7. 테스트 공용영역 제안 유일한 산출 감시 기능 및 전 곡선 추적 기능, 도움 위에
점적 분석.
K3063i의 기술적인 자료
전압 발전기 |
||
놓기 범위 |
7 단계 AC (L-N) |
7개 x 0개의… 300의 볼트 |
2단계 AC (L-L) |
2개 x 0개의… 600의 볼트 |
|
힘 |
7 단계 AC (L-N) |
0개의… 300의 볼트에 7 x 110VA, |
2단계 AC (L-L) |
0개의… 600의 볼트에 2 x 220VA, |
|
정확도 |
<0>0개의… 300의 볼트에 <0>0-300V에 |
|
해결책 |
1mV |
|
현재 발전기 |
||
놓기 범위 |
6 단계 AC (L-N) |
6 x 0… 30 A |
3 단계 AC (2L-N) |
3 x 0… 60 A (II B)를 분류하십시오 |
|
1 단계 AC (3L-N) |
1 x 0… 180 A |
|
힘 |
6 단계 AC (L-N) |
0… 30A에 6x 450VA, |
3 단계 AC (2L-N) |
0… 60A에 3x 520VA, (II B)를 분류하십시오 |
|
1 단계 AC (3L-N) |
최대 0… 180A에 1 x 1000년 VA, (.) |
|
정확도 |
<0> <0> |
|
해결책 |
1mA |
|
일반 발전기 |
||
빈도 |
범위 |
0개의… 1000 Hz |
정확도/편류 |
과실 <> 과실 <> 과실 <> |
|
해결책 |
0.001Hz |
|
단계 |
범위 |
- 360°… +360° |
정확도/편류 |
과실 <> |
|
해결책 |
0.1° |
|
타이머 |
범위 |
무한한 |
정확도/편류 |
과실<0> |
|
DC 발전기 |
||
전압 범위 |
0… 300V/180W |
|
현재 범위 |
0… 20A/300W |
|
정확도 |
<0> <0> |
|
<0> <0> |
||
해결책 |
1mA; 1 mV |
|
보조 DC 공급 |
||
범위 |
0… 300V/150W |
|
이원 입력 |
||
수 |
8개 쌍 |
|
호환성 전압 |
10V… 250V DC |
|
이원 산출 |
||
수 |
4개 쌍 |
|
수용량 |
250V/3A AC/DC |
|
동기화 |
||
동기화 형태 |
GPS |
|
조화되는 |
||
조화되는 오버랩 시간 |
2… 20배 |
|
전력 공급 |
||
명목상 입력 전압 |
220VAC±20% |
|
힘 |
1000VA |
|
명목상 빈도 |
47Hz….65Hz |
|
환경 조건 |
||
가동 온도 |
-5°C… 55 °C |
|
저장 온도 |
-20°C… 75 °C |
|
습도 범위 |
5%… 불응식 90 % |
|
무게 |
20 KG |
|
차원 |
460 ((h) mm D)×140 (W)×360 |
|
PC 연결 |
RJ45, |
K30 시리즈 보호 릴레이 시험 세트
모형 |
수로 |
AC 산출 |
K3063i/K3063Li |
10의 출력 채널 |
6*30A/3*40A/4*300V |
K3030i/K3030Li |
7개의 출력 채널 |
3*30A/4*300V |
K3066 |
13의 출력 채널 |
6*20A/3*40A/7*130V |
K3063 |
10의 출력 채널 |
6*20A/3*40A/4*130V |
K3040 |
7개의 출력 채널 |
3*40A/4*130V |
K3030 |
7개의 출력 채널 |
3*30A/4*130V |
중요한 기능
품목 |
IEEE (R) 아니. |
동기화 릴레이 |
|
transplay 결함 |
|
GPS 동기화 |
|
Overcurrent 릴레이 |
50/76 |
반대 시간 overcurrent 릴레이 |
51 |
저류 릴레이 |
37 |
지상 결함 릴레이 |
50 |
방향 overcurrent 릴레이 |
67 |
방향 지상 결함 릴레이 |
67N |
과전압 릴레이 |
59 |
Undervoltage 릴레이 |
27 |
방향 전압 릴레이 |
91 |
방향 힘 릴레이 |
32 |
동력 인자 릴레이 |
55 |
차별 보호 (차별 회로) |
87 |
거리 보호 장비 (단계까지 단계) |
21 |
부정적인 순서 overcurrent 릴레이 |
46N |
모터 하중 초과 보호 |
51/86 |
자동적인 reclosing 장치 |
79 |
넘어지는 릴레이 |
94 |
전압 통제 릴레이 |
|
Overimpedance 릴레이, Z> |
|
Underimpedance 릴레이, Z |
|
타임 딜레이 릴레이 |
|
