제품 상세 정보:
결제 및 배송 조건:
|
| 전압 출력: | 7×310 Ｖ | DC 상쇄: | <20mv Typ=""> |
|---|---|---|---|
| 결의안: | 1mV | 왜곡: | <0> |
| 이름: | 방어적인 릴레이 시험 세트 | ||
| 하이 라이트: | 3상 보호 계전기 테스트 세트,13채널 보호 계전기 테스트 세트,KINGSINE K3166i |
||

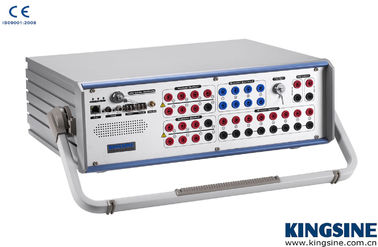

13채널 3상 보호 계전기 테스트 세트 KINGSINE K3166i
설명 3상 릴레이 테스트
종합 테스트 기기는 지능형 변전소 테스트를 기반으로 개발되며 주로 기능은 보호 계전기 테스트, 샘플링 값 분석, SCD 파일 분석/비교 및 MMS 서비스입니다.지능형 변전소 보호 계전기, 측정 및 제어 장치, 병합 장치 및 지능형 터미널과 같은 IED 장비의 감지 및 테스트에 적합합니다.변전소 제어 계층의 신호 검사에도 사용할 수 있습니다.
의 특징 3상 릴레이 테스트 장치
| ● | 범용 릴레이 테스트 애플리케이션 |
| ● | 13개 채널(6x35A 및 7x310V) 출력, 각 출력 채널은 크기, 위상각 및 주파수 값을 독립적으로 동시에 제어하며 DC, AC 사인파 및 최대 60x 고조파를 주입할 수 있습니다. |
| ● | 13개의 로우 레벨 채널은 최대 8Vac/10Vdc까지 출력합니다. |
| ● | SMV 및 GOOSE 시뮬레이션을 위한 100/1000Mbit 파이버 포트 |
| ● | 가변 배터리 시뮬레이터, DC 0-350V, 최대 140Watts. |
| ● | 최대 3KHz의 일시적인 재생 |
| ● | 완전한 기능을 갖춘 KRT 소프트웨어 테스트 모듈 |
| ● | 다양한 릴레이 테스트를 위한 그래픽 테스트 모듈 및 템플릿 |
사양 3상 릴레이 테스트 유닛
| 전압 출력 | ||
| 출력 범위 및 전력 | 7×310V AC(LN) | 각각 최대 90VA |
| 3×350V DC(LN) | 각각 최대 105W | |
| 정확성 | ±2mV @ <2V AC <0.015%Rd+0.005Rg 일반@ 2~310V 교류 <0.04%Rd+0.01Rg 구아.@ 2~310V 교류 |
|
| ±10mV @ <5V DC ±0.5% @ ≥5V DC |
||
| 전압 범위 | 범위 I : 30V | |
| 범위 II : 310V | ||
| 자동 범위 | ||
| DC 오프셋 | <20mV 일반/ <100mV 보호 | |
| 해결 | 1mV | |
| 왜곡 | <0.015%일반/ <0.05% 구아. | |
| 전류 출력 | ||
| 출력 범위 및 전력 | 6×35A AC(LN) | 각각 최대 480VA |
| 3×70A AC(2L-N) | 각각 최대 850VA | |
| 1×100A 교류(6L-N) | 최대 1200VA | |
| 3×20A DC(LN) | 각각 최대 300W | |
| 정확성 | ±1mA @ <0.5A AC <0.02%Rd+0.01Rg 일반@ 0.5A~35A 교류 <0.05%Rd+0.02Rg 구아.@ 0.5A~35A 교류 |
|
| ±5mA @ <1A DC ±0.5% @ ≥1A dc |
||
| 전류 범위 | 범위 I: 3A | |
| 범위 II: 35A | ||
| 자동 범위 | ||
| DC 오프셋 | <3mA 일반/ <10mA 보호 | |
| 해결 | 1mA | |
| 왜곡 | <0.025%일반/ <0.07% 구아. | |
| 저수준 출력 | ||
| 수량 | 13개 채널, 16핀 조합 암 소켓 | |
| 전압 출력 범위 | AC 0~8V, DC 0~10V | |
| 전류 출력 범위 | 공칭 2mA, 최대 10mA 과도 현상 | |
| 출력 파워 | ≥0.5VA | |
| 정확성 | (0.01~0.8 Vrms): <0.05% Typ./ <0.1% 구아. (0.8~8 Vrms): <0.02% Typ./ <0.05% 구아. |
|
| 해결 | 0.25mV | |
| 왜곡(THD%) | <0.05% 일반/ <0.1% 구아. | |
| 주파수 범위 | 0~3000KHz | |
| DC 오프셋 | <0.15mV 일반/ <1.5mV 보호. | |
의 장점 3상 릴레이 테스트 키트
고급 기능
| ● | IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 등 준수 |
| ● | 변환기 교정(0.02 등급) |
| ● | 에너지 미터 교정(기계 및 전자 미터) |
파
NS: 1. KINGSINE은 지금까지 몇 개국을 수출했습니까?
A: KINGSINE 브랜드 제품은 ABB, SIEMENS, SCHNEIDER, GE 등을 포함하여 전 세계 70개 이상의 국가에서 고객에게 성공적으로 서비스를 제공했습니다.
NS: 2.배달 리드 타임은 무엇입니까?
A: 주문 수량과 계절에 따라 다릅니다. 일반적으로 소량의 경우 7-15일 이내, 대량의 경우 약 30일 이내에 발송할 수 있습니다.
NS: 삼.MOQ 제한이 있습니까?
A: MOQ는 1 세트입니다.자세한 내용은 저희에게 연락 주시기 바랍니다.
NS: 4. 배송 방법은 무엇입니까?
A: 항공 또는 특급 택배(UPS, DHL, TNT, FEDEX, EMS, SF Express 및 요법) 또는 바다로 배송될 수 있습니다. 주문하기 전에 저희를 참조하십시오.
NS: 5.당신의 수락가능한 지불 기간은 무엇입니까?
A: 보자마자 T/T와 L/C는 우리의 정상적인 수락가능한 지불 기간입니다.
Q: 6. 보증 기간은 얼마나 됩니까?
A: 우리는 무료 수리 및 평생 유지 보수에 대한 3년 보증을 제공합니다.
