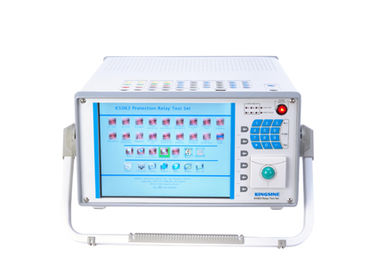

보호 릴레이 시험, 윈도우 CE 임베디드 시스템 K5063

단자 전압 발생기

설정

범위

4 단계 AC (L-N)

4 Ｘ 0... 130 Ｖ

2 단계 AC (L-L)

2 Ｘ 0... 260 Ｖ

힘

4 단계 AC (L-N)

0에, 4 Ｘ 70VA... 130 Ｖ

2 단계 AC (L-L)

0에, 2 Ｘ 110VA... 260 Ｖ

정확도

<0>

<0>

결의안

1mV

전류 발생기

설정

범위

6 단계 AC (L-N)

6 Ｘ 0... 20 A

3 단계 AC (2L-N)

3 Ｘ 0... 40 A

1 단계 AC (3L-N)

1 Ｘ 0... 120 A

힘

6 단계 AC (L-N)

1x 225VA,에서 ....20A

3 단계 AC (2L-N)

....40A에, 3x 450VA

1 단계 AC (3L-N)

1 Ｘ 1000 VA,에서...120A(Max)

정확도

<0>

<0>

결의안

1mA

일반적인 생성기

주파수

범위

0... 1000 Hz

정확도 /는 표류합니다

에러<>

에러<>

에러<>

결의안

0.001Hz

단계

범위

- 360' ... +360'  - 360' ... +360'

정확도 /는 표류합니다

<>

결의안

0.1'

타이머

범위

무한대

정확도 /는 표류합니다

1명의 부인

직류발전기

전압 범위

0... 300V/110W

전류 범위

0... 20A/200W

정확도

<0>

<0>

결의안

1mA ; 1 mV

보조 DC 공급

범위

0...300V/110W

이원 입력

수

4 쌍

호환 전압

0V... 250V

2진 출력

수

4 쌍

능력

250V /3A (AC/DC)

동기화

동기화 모드

GPS

고조파

조화하는 오버랩 시간

2... 20 번

전원 공급기

명목상 입력 전압량

85V...264V AC

힘

1200VA

공칭 주파수

47Hz....65Hz

환경적인 조건

작동 온도

-5' Ｃ... 55 'Ｃ

저장 온도

-20' Ｃ... 75' Ｃ

습도 범위

5%... 95 %, 불응축

중량

17.5KG

차원

480(D)×190 (W)×360 (H) 밀리미터

인터페이스

RJ 45, USB

디스플레이

10.4 TFT 참 색상 LCD로 조금씩 움직입니다

항목

어떤 IEEE(R).

동기화 중계기

결점 트랜스플레이

GPS 동기화

과전류 계전기

50/76

반대 시간-과전류계전기

51

부족 전류 계전기

37

지락계전기

50

방향성 과전류 계전기

67

지향성인 지락계전기

67N

과전압 계전기

59

부족 전압 계전기

27

지향성인 전압 계전기

91

전력방향계전기

32

역율 계전기

55

차동보호 (차동 회로)

87

원방 보호 장비 (단계까지 단계)

21

부순차 과전류 계전기

46N

모터 과부하 보호

51/86

자동 재폐로계전기

79

개폐 계전기

94

전압 조정 계전기

오버르임피던스 중계기, Z>

언더임피던스 중계기, Ｚ

시간 지연계 전기
