제품 상세 정보:
결제 및 배송 조건:
|
| 하이 라이트: | 보호 릴레이 테스트 훈련,릴레이 보호 검사자 |
||
|---|---|---|---|

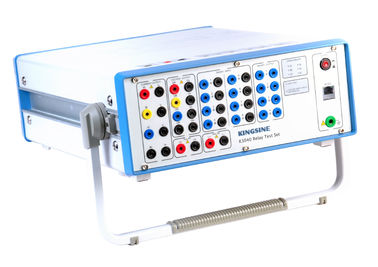

고충실도 보호 릴레이 테스트/51의 Overcurrent 릴레이 K3040
릴레이 보호 시험 장치
1.Easy 시험
2.operation 메뉴, 간단한 가동
3.Nominal 입력 전압: 220VAC
4.Power: 1000VA
1. 유일한 자기 방위 체계는 네트워크가 이상하 때 계기가 작동할 때 강력한 보호, 자동적인 정지를 산출 확신합니다;
2. 유일한 전원 스위치와 증폭기 기술은, 그래서 에너지 득점방해와 환경 보호의 국제적인 추세에 따르는 산출 정밀도 및 동력 효율 및 요인 증가됩니다;
3. 주거 지상에 놓는 테스트 및 외부 전압 입력의 경보 기능으로, 개인적인 안전을 보장하기 위하여;
4. 내부기도 하고 외부 테스트의 기능과 더불어 미터 그리고 근원의 1개에서 2개는, 각 전류진동계의 각자 구경측정, 전류진동계 및 내구 50S (선택적인 기능)를 도달합니다;
5. 시험한 장치에 독립적인 보조 DC, 0를 제안하십시오 ~ 300V/0.6A (Poleless와 조정가능한);
6. 변형기의 기능과 에너지는 테스트 (선택적인 기능)를 미터로 잽니다;
7. 시험 공용영역 제안 유일한 산출 감시 기능 및 전 곡선 추적 기능, 도움 당장 분석;
K3040의 기술적인 자료
|
전압 발전기 |
||
|
놓기 범위 |
4 단계 AC (L-N) |
4개 x 0개의… 130의 볼트 |
|
|
2단계 AC (L-L) |
2개 x 0개의… 260의 볼트 |
|
힘 |
4 단계 AC (L-N) |
0개의… 130의 볼트에 4 x 70VA, |
|
|
2단계 AC (L-L) |
0개의… 260의 볼트에 2 x 140VA, |
|
정확도 |
<0> 0개의… 130의 볼트에 <0> 0-130V에 |
|
|
해결책 |
1mV |
|
|
현재 발전기 |
||
|
놓기 범위 |
3 단계 AC (L-N) |
3 x 0… 40 A |
|
|
1 단계 AC (2L-N) |
1 x 0… 80 A |
|
|
1 단계 AC (3L-N) |
1 x 0… 120 A |
|
힘 |
3 단계 AC (L-N) |
0… 40A에 3x 450VA, |
|
|
1 단계 AC (2L-N) |
0… 80A에 1x 520VA, |
|
|
1 단계 AC (3L-N) |
최대 0… 120A에 1 x 1200년 VA, (.) |
|
정확도 |
<0> <0> |
|
|
해결책 |
1mA |
|
|
일반 발전기 |
||
|
빈도 |
범위 |
0개의… 1000 Hz |
|
|
정확도/편류 |
과실 <> 과실 <> 과실 <> |
|
|
해결책 |
0.001Hz |
|
단계 |
범위 |
- 360°… +360° |
|
|
정확도/편류 |
과실 <> |
|
|
해결책 |
0.1° |
|
타이머 |
범위 |
무한한 |
|
|
정확도/편류 |
과실<0> |
|
DC 발전기 |
||
|
전압 범위 |
0… 300V/180W |
|
|
현재 범위 |
0… 20A/300W |
|
|
정확도 |
<0> <0> |
|
|
|
<0> <0> |
|
|
해결책 |
1mA; 1 mV |
|
|
보조 DC 공급 |
||
|
범위 |
0… 300V/0.6A |
|
|
이원 입력 |
||
|
수 |
8개 쌍 |
|
|
호환성 전압 |
10V… 250V DC |
|
|
이원 산출 |
||
|
수 |
4개 쌍 |
|
|
수용량 |
250V/3A AC/DC |
|
|
동기화 |
||
|
동기화 형태 |
GPS |
|
|
조화되는 |
||
|
조화되는 오버랩 시간 |
2… 20배 |
|
|
전력 공급 |
||
|
명목상 입력 전압 |
220V AC±20% |
|
|
힘 |
1000VA |
|
|
명목상 빈도 |
47Hz….65Hz |
|
|
환경 조건 |
||
|
가동 온도 |
-5°C… 55 °C |
|
|
저장 온도 |
-20°C… 75 °C |
|
|
습도 범위 |
5%… 불응식 90 % |
|
|
무게 |
20 KG |
|
|
차원 |
460 ((h) mm D)×140 (W)×360 |
|
|
PC 연결 |
RJ45 |
|
놓이는 K30 시리즈 보호 릴레이 시험:
|
모형 |
수로 |
AC 산출 |
|
K3063i/K3063Li |
10의 출력 채널 |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7개의 출력 채널 |
3*30A/4*300V |
|
K3066 |
13의 출력 채널 |
6*20A/3*40A/7*130V |
|
K3063 |
10의 출력 채널 |
6*20A/3*40A/4*130V |
|
K3040 |
7개의 출력 채널 |
3*40A/4*130V |
|
K3030 |
7개의 출력 채널 |
3*30A/4*130V |
중요한 기능:
|
품목 |
IEEE (R) 아니. |
|
동기화 릴레이 |
|
|
transplay 결함 |
|
|
GPS 동기화 |
|
|
Overcurrent 릴레이 |
50/76 |
|
반대 시간 overcurrent 릴레이 |
51 |
|
저류 릴레이 |
37 |
|
지상 결함 릴레이 |
50 |
|
방향 overcurrent 릴레이 |
67 |
|
방향 지상 결함 릴레이 |
67N |
|
과전압 릴레이 |
59 |
|
Undervoltage 릴레이 |
27 |
|
방향 전압 릴레이 |
91 |
|
방향 힘 릴레이 |
32 |
|
동력 인자 릴레이 |
55 |
|
차별 보호 (차별 회로) |
87 |
|
거리 보호 장비 (단계까지 단계) |
21 |
|
부정적인 순서 overcurrent 릴레이 |
46N |
|
모터 하중 초과 보호 |
51/86 |
|
자동적인 reclosing 장치 |
79 |
|
넘어지는 릴레이 |
94 |
|
전압 통제 릴레이 |
|
|
Overimpedance 릴레이, Z> |
|
|
Underimpedance 릴레이, Z |
|
|
타임 딜레이 릴레이 |
|
