| 브랜드 이름: | Kingsine |
| 모델 번호: | K3030 |
| MOQ: | 1 세트 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

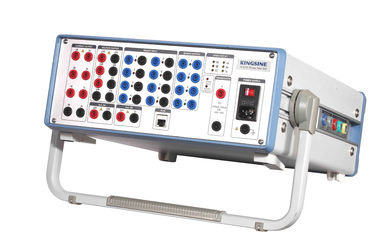

보호 릴레이 테스트 K3030, 2차 주입 250V
1쉬운 테스트
2조작 메뉴, 간단한 조작
3명소 입력 전압: 250VAC
K3030의 기술 데이터
|
전압 발전기 |
||
|
설정 범위 |
4단계 AC (L-N) |
4 x 0... 130V |
|
|
2단계 AC (L-L) |
2x0... 260V |
|
힘 |
4단계 AC (L-N) |
4 x 70VA, 0... 130V |
|
|
2단계 AC (L-L) |
2 x 140VA, 0... 260V |
|
정확성 |
<0.07% 측정값 + 0.03% 범위 보장0... 130V <0.02% 판독 + 0.01% 범위 전형0~130V |
|
|
결의 |
1mV |
|
|
전류 발전기 |
||
|
설정 범위 |
3단계 AC (L-N) |
3 x 0... 30A |
|
|
1단계 AC (2L-N) |
1 x 0... 60A |
|
|
1단계 AC (3L-N) |
1 x 0... 90A |
|
힘 |
3단계 AC (L-N) |
3x 450V, 0... 30A |
|
|
1단계 AC (2L-N) |
1x 520VA, 0... 60A |
|
|
1단계 AC (3L-N) |
1 x 1200 VA, 0... 90A (최대) |
|
정확성 |
<0.07%의 판독 + 0.06%의 범위 0-30A에서 보장 <0.02% 판독 + 0.02% 범위 0-30A에서 전형적인 |
|
|
결의 |
1mA |
|
|
발전기, 일반 |
||
|
빈도 |
범위 |
0... 1000 Hz |
|
|
정확성 / 유동 |
10... 65Hz에서 오류 < 0.001Hz, 65Hz...450Hz에서 오류 < 0.01Hz 오류 < 0.02Hz 450Hz...1000Hz에서 |
|
|
결의 |
0.001Hz |
|
단계 |
범위 |
- 360° +360° |
|
|
정확성 / 유동 |
오류 < 0.2 ° |
|
|
결의 |
0.1° |
|
타이머 |
범위 |
무한 |
|
|
정확성 / 유동 |
오류 <0.1ms |
|
DC 발전기 |
||
|
전압 범위 |
0... 300V/180W |
|
|
전류 범위 |
0... 20A/300W |
|
|
정확성 |
<0.07%의 판독 + 0.03%의 범위 0~300V에서 보장 <0.04% 판독 + 0.02% 범위 0~300V |
|
|
|
<0.14% 측정값 + 0.06% 범위 0-20A에서 보장 <0.05%의 판독 + 0.02%의 범위 0-20A에서 전형적으로 |
|
|
결의 |
1mA, 1mV |
|
|
보조 DC 공급 |
||
|
범위 |
0...300V/0.6A |
|
|
바이너리 입력 |
||
|
번호 |
8쌍 |
|
|
호환 전압 |
10V... 250V DC |
|
|
바이너리 출력 |
||
|
번호 |
4 쌍 |
|
|
용량 |
250V/3A AC/DC |
|
|
동기화 |
||
|
동기화 모드 |
GPS |
|
|
하모닉 |
||
|
하모닉 중복 시간 |
2번... 20번 |
|
|
전원 공급 |
||
|
명소 입력 전압 |
220VAC±20% |
|
|
힘 |
1000VA |
|
|
명목 주파수 |
47Hz... 65Hz |
|
|
환경 조건 |
||
|
작동 온도 |
-5°C... 55°C |
|
|
저장 온도 |
-20°C... 75°C |
|
|
습도 범위 |
5%... 90%, 응축되지 않습니다. |
|
|
무게 |
20kg |
|
|
크기 |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
PC 연결 |
RJ45 |
|
K30 시리즈 보호 릴레이 시험 세트:
|
모델 |
채널 |
AC 출력 |
|
K3063i / K3063Li |
10개의 출력 채널 |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7개의 출력 채널 |
3*30A/4*300V |
|
K3066 |
13개의 출력 채널 |
6*20A/3*40A/7*130V |
|
K3063 |
10개의 출력 채널 |
6*20A/3*40A/4*130V |
|
K3040 |
7개의 출력 채널 |
3*40A/4*130V |
|
K3030 |
7개의 출력 채널 |
3*30A/4*130V |
주요 기능:
|
부문 |
IEEE(R) 아니 |
|
동기화 리레 |
|
|
오류 변환 |
|
|
GPS 동기화 |
|
|
초전류 릴레이 |
50/76 |
|
역 시간 과류 릴레 |
51 |
|
하류 릴레이 |
37 |
|
지상 파열 릴레 |
50 |
|
방향 초류 릴레이 |
67 |
|
방향적인 지상 결함 릴레 |
67N |
|
초전압 릴레 |
59 |
|
저전압 릴레 |
27 |
|
방향전압 릴레이 |
91 |
|
방향 전력 릴레이 |
32 |
|
전력 요인 릴레 |
55 |
|
차차 보호 (차차 회로) |
87 |
|
원격 보호 장비 (단계별로) |
21 |
|
음계열 과류 릴레 |
46N |
|
모터 과부하 보호 |
51/86 |
|
자동 재닫기장치 |
79 |
|
트리핑 릴레 |
94 |
|
전압 조절 릴레 |
|
|
오버임피던스 릴레, Z> |
|
|
저저저장 릴레, Z |
|
|
시간 지연 릴레 |
|
1. 독특한 자기 보호 시스템은 도구가 작동 할 때 강력한 보호를 보장, 자동
네트워크가 비정상적일 때 출력을 중지합니다.
2. 독특한 전원 스위치 및 증폭기 기술, 그래서 출력 정확성 및 전력 효율성 및 요소
에너지 절약과 환경 보호에 대한 국제적 경향에 따라 증가합니다.
3. 하우징 어어닝 테스트 및 외부 전압 입력의 알람 기능과 함께, 개인을 보장
안전성
4내부 및 외부 테스트, 자기 정정 기능과 함께,
오실로그래프, 각 오실로그래프의 지속시간은 50S (선택 기능) 에 도달합니다.
5. 테스트 장치에 독립적인 Aux. DC를 제공, 0 ~ 300V/0.6A (극 없는 및 조절)
6변압기 및 에너지 미터 테스트 기능 (선택 기능)
7테스트 인터페이스는 독특한 출력 모니터링 기능과 전 곡선 추적 기능을 제공합니다.
점점 분석
