전압 범위: | 4×300 V ac | 전압 힘: | 120 VA |
---|---|---|---|
전압 정확도: | <0> | 명목상 입력 전압량: | 임명되는 110V/220/230V ac, ±15% |
명목상 빈도: | 50/60Hz | 중량: | 20.5 KG |
하이 라이트: | K68i 2차 주입 중계기 시험 키트,K68i 2차 계전기 시험 키트,IEC61850 2차 주입 시험 키트 |

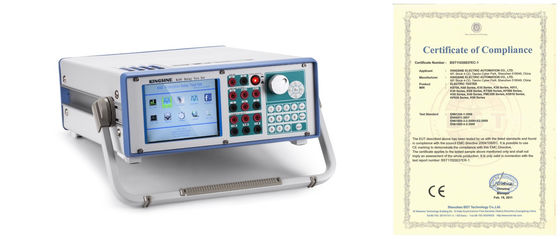

유니버셜 IEC61850 K68i 2차 주입 중계기 시험 키트
IEC61850을 따른 보편적 2차 주입 시험 세트에 대한 기술
그것은 실지 시험을 위한 모든 요건을 충족시킵니다.테스터는 동시에 35A/phase 경향과 300V/phase 전압으로 표준 6상 경향과 6상 전압을 출력할 수 있습니다. 테스터는 또한 전통적 중계기와 보호 장치를 시험할 뿐만 아니라, 현대 마이크로컴퓨터 기반 보호 장치, 트랜스의 특히 차동보호와 대기 전력 공급의 자동 스위칭 장치를 실험할 수 있습니다. 테스트는 더 편리하고 완전하게 됩니다.
IEC61850을 따른 보편적 2차 주입 평가 소자의 기능
기본적 기능 :
● | DC 테스트 |
● | 교류시험 |
● | 거리 계전기 시험 |
● | 고조파시험 |
● | 주파수 시험 |
● | 8 쌍 이원 입력 |
● | 4 쌍 2진 출력 |
(선택을 위해 선택적인) 향상 소프트웨어 기능 :
● | 미분 시험 |
● | 상태 열 시험 |
● | 시간 특성 테스트 |
● | 진행 거리 검사 |
● | 동기장치 테스트 |
● | 결점 반복 (결점 재생) |
IEC61850을 따른 보편적 2차 주입 시험 시스템의 상술
이원 입력 | |
양 | 8 쌍 |
타입 | 습식 / 건식, 최고 300Vdc까지 최대 입력 |
시간 해상도 | 100us |
샘플링률 | 10KHz |
시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) |
시간 범위 | 999.999s |
타임에러 | ≤1s에 있는 ±1ms, >1s에 있는 ±0.1% |
전기적 분리 | 1,2,3,4-8 쌍으로서 분리됩니다 |
2진 출력 (중계형) | |
양 | 4 쌍 |
타입 | 제어된 잠재적 무료 중계기 접촉, 소프트웨어 |
중단 능력 AC | Vmax : 400Vac / Imax :4A / 피맥스 :1000VA |
중단 능력 DC | Vmax : 300Vdc / Imax :4A / 피맥스 :300W |
동기화 | |
동기화 모드 | (선택적인) 외부 GPS |
전원 공급기 & 환경 | |
명목상 입력 전압량 | 임명되는 110V/220/230V ac, ±15% |
허용할 수 있는 입력 전압 | 85~264Vac, 125~350VDC, 자기보호 |
공칭 주파수 | 50/60Hz |
허용할 수 있는 주파수 | 45Hz~65Hz |
소비 전력 | 1500 VA 최대 |
접속 형태 | 표준 AC 소켓 60320 |
작동 온도 | -10C~55C |
저장 온도 | -20C~70C |
습도 | <95> |
다른 사람 | |
PC연결 | RJ45 이더넷, 10/100M |
접지단자 | 4 밀리미터 바나나 소켓 |
중량 | 20.5 Kg |
차원(W x D x H) | 360×450×140(mm) |
IEC61850을 따른 보편적 2차 주입 테스터의 장점
● | 변하기 쉬운 배터리 시뮬레이터, DC 0-300V, 120Watts 최대. |
● | 수동 모드에 있는 빠른 중계기 시험 시설 |
● | 결점 테스트(SOTF)에 트세요 |
● | GPS 동기화 종단 대 종단 테스트 |
● | 온라인 벡터 표시 장치 |
● | 자동 시험 보고서 작성 |
● | 반대론자 클리핑은 탐색합니다, 틀린 배선이 알람을 연결시키고, 보호를 자체 보호하고 과적하고 과열합니다 |
FAQ
큐 : 장치는 동시에 발생 또는 동시성 점검 중계기의 기능을 시험할 수 있습니까?
한 : 예.
큐 : 수리의 개런티는 어떻습니까?
한 : 자사 제품의 모두는 무상 수리의 3년 개런티와 일생 점검을 가지고 있습니다.
큐 : 당신의 기술적인 장점이 무엇입니까?
한 : 7개 채널 (4x300V와 3x35A)는 출력합니다, 각각 다중이 독립적이고 AC 정현파와 최고 20x까지 하모닉스인 DC를 도입할 수 있는 진도, 위상각과 빈도 값의 동시발생의 제어입니다.
