장비를 시험하는 보호하는 IEC61850 K68i 2차 주입

장비를 시험하는 보호하는 K68i 20.5Kg 2차 주입

전체적인 설계

1번 하드웨어 접속

분야 시험 플랫폼은 3개의 부분으로 구성됩니다 :

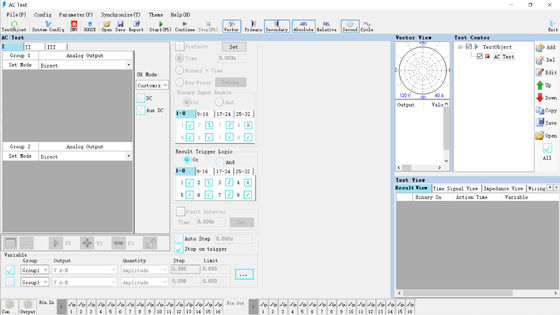

• 클라이언트 소프트웨어 : 주로 테스트 내용의 디스플레이와 사용자들과의 상호작용을 완료합니다 ;

• 인터페이스 링크 자료실 : 주로 테스터, 문제 테스트 파라메타의 통제와 작용을 완료하고, 테스트 결과를 업로드하세요 ;

• 중계기 테스터 : 그것은 테스트 내용을 완료하기 위해 인터페이스 링크 자료실로부터 교육을 받습니다. 첫번째 두 파트는 똑같은 컴퓨터에 설치됩니다.

1.2 시스템 애플리케이션 건

• 시스템 애플리케이션 케이스 다이어그램은 실지 시험 운영의 주요 작업 방식을 설명합니다. 분야 테스트 파트는 자동적으로 검사를 완료하고 테스트 결과를 획득하기 위해 테스터와 서로 작용할 필요가 있습니다. 주요 상호 작용 모드는 테스터 인터페이스에 의해 제공됩니다.

당신은 형태로부터 볼 수 있습니다 :

• 자동 시험 작은 고객, 테스터 인터페이스 링크 라이브러리와 테스터의 3개 부분에 의해 함께 행해집니다 ;

• 온라인 실험 흐름도는 시험 인터페이스 주요 업무 방법을 묘사했습니다.

IEC61850을 따른 보편적 2차 주입 테스터의 장점
