| 브랜드 이름: | KINGSINE |
| 모델 번호: | KF86 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |
완전히 10개 킬로그램 장비, 검출에 대한 모든 요구하고 인사하세요 그리고 IEC61850 IED의 디버깅이 합병합니다 알려지지 않은, 국 제어 기구 시스템과 전통적 보호 릴레이.
개관 :
IEC61850 샘플링 값과 거위를 따른 8 광 포트 ;
6x130V 전압과 6x20A 현재 고정밀도 아날로그 출력된 채널 ;
인빌트 GPS, 지원 IRIG-B 동기화 기능 ;
9.7 인치 터치 스크린이 오프라인으로 또는 노트북으로 운영될 수 있습니다 ;
상술
| AC 전류 원천 | |
| 크기 & 전원 |
90VA에 있는 6×20A는 각각 한계에 이릅니다 ; 180VA에 있는 3×40A는 각각 한계에 이릅니다 ; |
| 정확도 | ±1mA에서 <0> <0> <0> |
| 범위 |
범위 I : 2A 범위 II : 20A 자동 범위 |
| DC 상쇄 | <3ma Typ=""> |
| 결의안 | 1mA |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 전류원 | |
| 크기 & 전원 | 50W 최대에 있는 6×10A |
| 정확도 | ≥1A에 있는 <1a> ±0.2%에 있는 ±5mA |
| 어센즈 / 하락 응답 | <100us> |
| 교류 전압 소스 | |
| 크기 & 전원 | 65VA에 있는 6×130V는 각각 한계에 이릅니다 |
| 정확도 | ±2mV에서 <2v> <0> <0> |
| 범위 |
범위 I : 13V 범위 II : 130V 자동 범위 |
| DC 상쇄 | <10mv Typ=""> |
| 결의안 | 1mV |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 공급 전압원 | |
| 크기 & 전원 |
75W 최대에 있는 6×150V 150W 최대에 있는 1×300V |
| 정확도 | ≥5V에 있는 <5v> ±0.2%에 있는 ±10mV |
| 어센즈 / 하락 응답 | <100us> |
| 주파수 & 위상각 | |
| 주파수 범위 | DC ~ 1000Hz, 3000Hz 과도 현상 |
| 주파수 정확도 | ±0.5ppm |
| 주파수 해상도 | 0.001Hz |
| 위상 범위 | -360' ~360' |
| 위상 정밀도 | <0> |
| 위상 분해능 | 0.001' |

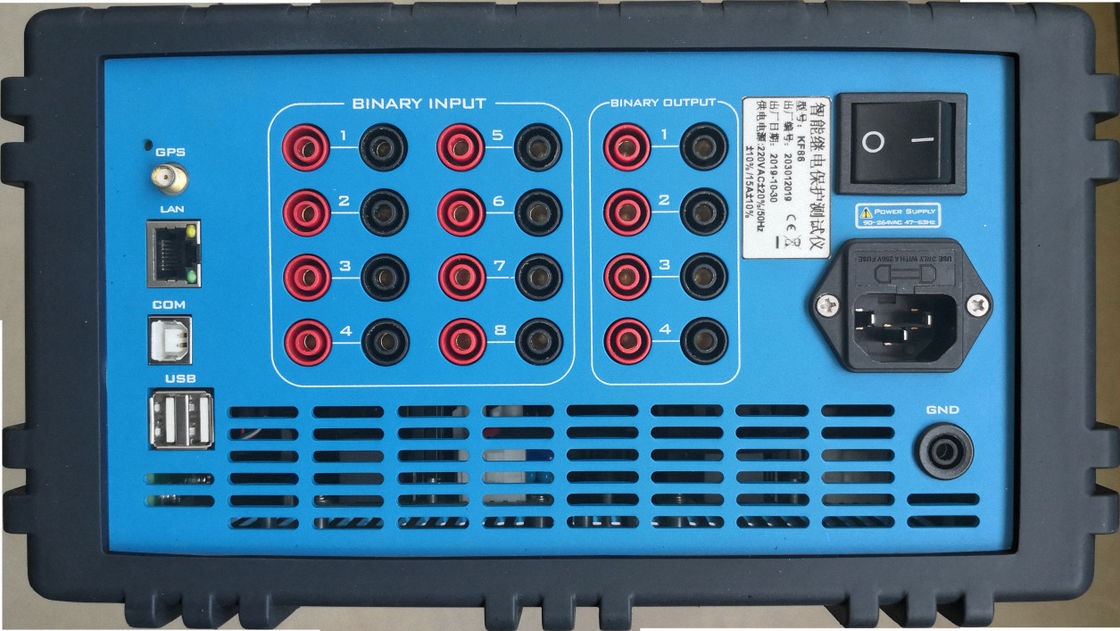

| 이원 입력 | |
| 전기적분리 | 각각 전기적인 고립되 8 쌍 |
| 입력 임피던스 | 5 kΩ... 13kΩ (비어 있는 접촉) |
| 입력 특징 |
0 V~300Vdc 또는 건조 접촉 (잠재성 에 이원 입력 전환은 프로그램 가능할 수 있습니다) |
| 샘플링률 | 10kHz |
| 시간 해상도 | 10us |
| 시간 측정 범위 | 0~105s |
| 시간 정확도 |
±1ms에서 <1s> ≥1s에 있는 ±0.1% |
| 시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) |
| 2진 출력 | |
| 양 | 4 쌍, 고속 |
| 타입 | 바나나는 4.0 밀리미터를 타이핑합니다 |
| AC 중단 능력 | Vmax :250V(AC)/ Imax :0.5A |
| DC 중단 능력 | Vmax :250V(DC)/ Imax :0.5A |
| 전기적분리 | 분리된 모든 쌍 |
| 공항을 동기화시키세요 | |
| 위성 동기화 |
GPS 안테나 정합회로를 위한 사용인 1 × SMA 지원 GPS와 베이두는 위성중계됩니다 |
| 섬유 IRIG-B | 전송을 위한 2 × ST,1, 받기 위한 1 |
| 전기 IRIG-B |
1 × 6Pin 5.08 밀리미터 피닉스 단말기 전송을 위한 1, 받기 위한 1 |
| 외부 방아쇠 동기화 |
1 × 4Pin 5.08 밀리미터 피닉스 단말기 외부 트리거 입력 + 외부 방아쇠 출력 |
| 통신 인터페이스 | |
| 이더넷 | 1 × RJ45, 10/100M |
| 직렬 포트 | 1 × RS232 |
| USB | 2 × USB2 |
| 무게 & 크기 | |
| 사이즈 | 390mm×256mm×140mm |
| 중량 | 10 킬로그램 |
| 디스플레이 | 9.7 인치 LCD, 터치 스크린 |
| 키패드 | 번호 키 + 방향키 |
| 전원 공급기 | |
| 공칭 전압 | 220V/110V (AC) |
| 허용 전압 | 85V~265V (AC) ;127V~350V(DC) |
| 공칭 주파수 | 50Hz |
| 무방한 주파수 | 47~63Hz |
| 경향 | 10A 최대 |
| 소비 전력 | 1200VA 최대 |
| 접속 형태 | 표준 AC 소켓 60320 |
| 작업 환경 | |
| 작동 온도 | - 10~+55 Ｃ |
| 상대 습도 | 5~95%, 비 응축성 |
| 저장 온도 | -20C ~ +70C |
| 대기압 | 80kPa~110 kPa (고도 2000m 또는 낮) |
