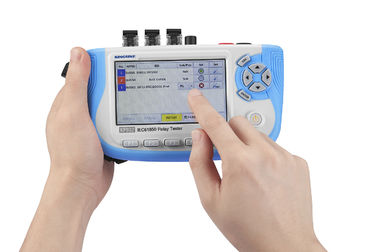

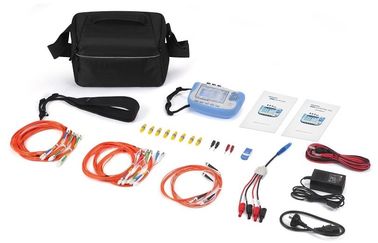

SMV 메시지 및 GOOSE 메시지를 각 광 포트에서 기록합니다. 기록이 완료되면 pacp 형식의 파일이 기록 된 파일을 저장하고 현재 기록 된 메시지를 분석합니다.

주요 인터페이스에서, "기록 파동"을 누르기 위해 기록 모듈 페이지 탐지 페이지를 입력, 목록에 의해 탐지 페이지는 SV와 GOOSE 제어 블록을 보여줍니다,SV 및 GOOSE 메시지에 대한 현재 시간 접근을 감지하기 위해 "F1 리프레쉬"를 클릭합니다..

탐지 메시지가 완료 된 후 아이콘을 클릭선택 열에서. 선택 열 아이콘이, 해당 제어 블록이 선택되었다는 것을 나타냅니다. 기록이 시작되면 제어 블록의 메시지가 기록됩니다.그리고 SV의 2 세트와 GOOSE 제어 블록의 4 그룹은 최고로 선택할 수 있습니다.

녹음을 시작하기 위해 "F2 시작 녹화"를 클릭하고, 녹화를 중지하기 위해 "F3 중지"를 클릭하십시오 (수동으로 녹화를 중지하지 않으면 메시지 기록 60M 자동으로 녹화를 중지합니다).

메시지의 파일 이름 선택 목록을 표시하기 위해 "F5 저장"을 클릭 하 여, 어떤 파일 이름에 커서 이동, "ENTER" 키를 누르십시오,그 다음 PACP 파일 폴더에 TF 카드에 저장된 파일 이름에 기록 된 메시지를.

"F4 파형 분석"을 클릭 하 고, MAC 주소 라인에 커서 이동 하 여 위와 아래 화살표 키를 누르면, 분석 하 고 있는 제어 블록을 선택 하 여 "ENTER" 키를 누르면,그리고 나서 "F1 OK"를 클릭하여 파형 분석 페이지에 입력합니다.

"T1" 아이콘을 클릭 (T1 배경은 빨간색으로 표시 될 것입니다), 다음 손가락 빛 파도 차트를 빨간색 커서 1의 위치를 제어;

"T2" 아이콘을 클릭 (T2 배경은 초록색으로 표시됩니다), 그 다음 손가락 빛 파도 차트를 클릭하여 녹색 커서 2의 위치를 제어합니다.

"커서 1"와 "커서 2"를 배치하고 "Zoom in"를 클릭한 후, "커서 1"와 "커서 2" 사이의 파장을 확장하십시오.

"all"를 클릭하고, 전체 파동 파동 형태를 표시합니다. 위의 파동 형태를 볼 수 있습니다.

화면의 오른쪽 상단 "T1" "T2" 및 "dT"은 커서 T1이 위치하는 위치에 있는 메시지 번호를 나타냅니다.커서 T2의 메시지 번호와 커서 T1과 T2 사이의 메시지 프레임 수, 각각

클릭하고 "커서 이동"을 선택하거나 "플립"을 클릭하면 커서 이동을 제어하거나 플립하기 위해 왼쪽과 오른쪽 키의 방향을 누르십시오

원래 메시지 표시 페이지로 전환하기 위해 "F3 파형 / 메시지"를 클릭합니다. "원래 메시지 표시 페이지"는 왼쪽에있는 메시지 번호를 보여줍니다. F1을 누르십시오.,F2 또는 위아래 키를 이동"원래 메시지 표시 페이지"를 입력 할 때마다, 메시지의 번호는 커서 1 또는 커서 2의 일련 번호에 따라 고정되지 않습니다.예를 들어 순서 번호 100에서 커서 1의 위치, "F3 파형 / 패킷이 원래 메시지 표시 페이지에 입력 할 때, 원래 패킷은 패킷 번호 100입니다.

SV 또는 GOOSE 예외 통계를 표시하기 위해 "F4 분석 / 이동"을 클릭합니다.

전체 프레임 수, 손실된 프레임 수, 시계 수, 메시지 길이, 그리고 분산을 기록합니다.

GOOSE 제어 블록에 대한 전체 프레임 수, StNum 프레임 수, StNum 손실 수, SqNum 반복 수, SqNum 손실 수를 기록합니다.그리고 SqNum 반복 수
