| 브랜드 이름: | Kingsine |
| 모델 번호: | KF932 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

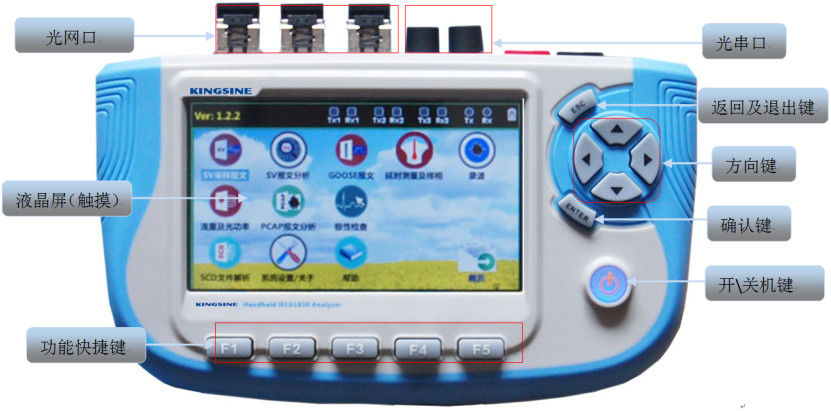

KF932 휴대용 FIBER 디지털 릴레이 보호 테스트 세트의 외관에 대한 아래 사진을 참조하십시오. 도구 외부 인터페이스, 버튼
손가락 터치 기능이 있는 LCD 화면
화살표 키, 입력 키 및 반환 키:
"ESC" 키는 이전 메뉴 기능 키로 돌아가 스크린 세이버를 작동합니다. "ENTER" 키는 기능을 확인합니다.
1.기능 단축키: 다른 테스트 페이지 사이를 전환하는 데 사용됩니다.
2켜기 / 끄기 키: 이 키를 3초 동안 계속 누르십시오. 그 다음 장치를 켜십시오. 켜기 / 끄기 키는 항상 켜집니다. 다시 오랫동안 누르면 장치를 끄고, 켜기 / 끄기 키는 항상 켜집니다.
3충전 인터페이스: 기기 배터리 충전 인터페이스.
4아날로그 수신 포트: AC 전압을 수집 할 때 단계화 위해 사용됩니다.
5.FT3 수신 포트 (RX): 시간 신호에 있는 FT3 수신 또는 B 코드
FT3 TX (TX): 시간 신호에 대한 FT3 전송 또는 B 코드를 위해 사용됩니다.
6. 3 쌍의 FIBER 이더넷 포트: 섬유 포트 1/2/3를 수신& 전송 SV와 GOOSE, FIBER 포트 3는 1588 쌍의 메시지를 수신 할 수 있습니다
1.TF 카드 슬롯: 소프트웨어 프로그램, 데이터 및 보고서를 저장하기 위해
2. 바이너리 I/O 인터페이스: 하드 콘택트의 바이너리 입력 및 바이너리 출력
표시기:
FIBER 포트 링크 표시기가 켜져 FIBER 트랜시버 링크 연결에 대해 정상이라는 것을 의미합니다.
FIBER 포트 ACT 지표가 깜박이는 것은 어떤 입력된 데이터가 수신되고, 어떤 데이터가 전송되고 있음을 의미합니다.
Fiber serial port RX indicator 항상 켜져 있는 것으로 FT3 데이터를 수신하는 것을 의미합니다.
FT3 데이터가 전송되는 것을 의미하는 FIBER 일련 포트 TX 표시가 항상 켜져 있습니다.
충전 CHR 표시기는 항상 켜져있어 전기를 충전하고 충전이 완료되면 표시기가 꺼집니다.
비디오
비디오
비디오
비디오
|
|
