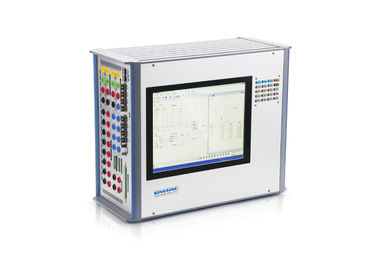

| 브랜드 이름: | Kingsine |
| 모델 번호: | KF920 |
| MOQ: | 1 세트 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |
모든 것이 하나에 맞게 설계, 통합된 IEC61850 SV & GOOSE, 6I + 7V 아날로그 채널 출력, 내장 GPS 및 IRIG-B 및 기타 고급 기능.
| 현재 출력 | ∙ | 6×32A/단계 |
| 현재 정확도 | ∙ |
≤±0.05% (0.2A ∼32A) ≤±0.1mA ((0.05A ∼0.2A) |
| 현재 결의 | mA | 1 |
| 현재 최대 전력 | ∙ |
≥160VA/단계 (6 × 32A/단계) |
| 현재 상승 및 하락 시간 | μs | <100 |
| 현재 주파수 범위 | Hz | 1 ₹1000 |
| 전류 진폭 및 주파수 특성 | ∙ |
진폭≤±0.2% (10Hz~45Hz), (65Hz~450Hz) 진폭≤±0.05% (45Hz~65Hz) 진폭≤±0.5% (450Hz~1000Hz) |
| 현재 출력 시간 | ∙ |
<5A/fase,continuous output; 5 32A/단계,> 180s |
| 전압 출력 | ∙ | 7×310V/단계 |
| 전압 정확도 | ∙ |
≤±0.05% ((4V~310V) ≤±0.2mV (0.5V~4V) |
| 전압 해상도 | ∙ |
1mV ((0.2V~10V), 10mV (~10V~310V) |
| 전압 최대 전력 | ∙ |
≥60VA/단계, 7×310V/단계 |
| 전압 상승 및 하락 시간 | μs | <100 |
| 전압 주파수 | Hz | 1~1000 |
| 전압 진폭 및 주파수 특성 | ∙ |
≤±0.2% (10Hz~45Hz), ((65Hz~450Hz); ≤±0.05% (45Hz~65Hz) ≤±0.5% (450Hz~1000Hz) |
| 전압 증폭기 출력 시간 | ∙ | 정규 전압 상태, 연속 출력 |
| 전류와 전압 출력 동기화 시간 | ∙ | ≤ 10μs |
| 주파수 범위 | Hz | 1~1000 |
| 주파수 정확성 | ∙ |
<0.5mHz (1Hz~65Hz) <5mHz ((65Hz~450Hz) <10mHz ((450 Hz~1000Hz) |
| 주파수 해상도 | Hz | 0.0001 |
| 하모닉 | ∙ | 하모닉과 DC는 2 ~ 25 배의 진폭 (등급 값보다 작다) 을 겹칠 수 있습니다. |
| 단계 범위 | ∙ | 0°359. 9° |
| 단계 정확성 | ∙ | ±0.05° |
| 단계 해상도 | ∙ | 00.01° |
| 낮은 수준의 아날로그 출력 채널 | ∙ | 13개의 채널 |
| 낮은 수준의 아날로그 출력 범위 | ∙ | AC:0 ∼ 8Vrms (효율적 가치) |
| 낮은 수준의 아날로그 최대 전류 | ∙ | ≥1mA |
| 낮은 수준의 아날로그 출력 정확도 | ∙ |
<0.1mV ((0.1Vrms) < 0.05% ((0.2~8 Vrms) |
| 낮은 수준의 아날로그 출력 진폭 및 주파수 특성 | ∙ | ≤±0.1%~0.5% (1Hz~1kHz) |
| 낮은 수준의 아날로그 출력 해상도 | ∙ | ≤ 250μV |
| 디지털 출력 전압 | ∙ |
IEC61850-9-1,IEC 60044:명압 매개 변수11585 ((0X2D41); IEC61850-9-2: 디지털 1은 10mV |
| 디지털 출력 전류 | ∙ |
IEC61850-9-1,IEC 60044: 등급 보호 전류463 ((0X 1CF),등급 측정 전류 11585 ((0X2D41); IEC61850-9-2: 디지털 1은 1mA |
| 동기화 신호 | ∙ |
B 코드 전송 포트 ≥ 2pcs B 코드 수신 포트 ≥ 1% PPS 수신 포트 ≥ 1% GPS 포트: 1pc; 동기화 정확도>0.5us |
| 테스트 시스템 정확성 | ∙ | 0.03%; 해상도:00.0001%00.01 |
| 시험 검증 클래스 | ∙ | 0.2S |
| 전자 트랜스포머 및 MU 지연 테스트 | ∙ | 정확성<2us |
| MU 지연 jitter 테스트 | ∙ | 정확성<2us |
| MU 일시 지연 정확도 | ∙ | 정확성 <10us |
| GOOSE 수신 시간 | ∙ | 정확성 <0.1ms |
| 바이너리 I/O 수신 시간 | ∙ | 정확성 <0.1ms |
| 전원 공급 | ∙ | 100V~260V (AC),DC 125~350V 주파수 범위:43~57Hz |
| 작동 온도 | -10°C+50°C | |
| 습도 | 5~95%, 응고되지 않는 | |
| 저장 및 운송 온도 | -20°C+70°C | |
| 고도 | ≤ 4000m | |
| 차원 | 358mm × 149mm × 297mm | |
| 무게 | <18kg |
|
|
