| 브랜드 이름: | Kingsine |
| 모델 번호: | KF900 |
| MOQ: | 1 세트 |
| 배달 시간: | 15 일 |
| 지불 조건: | T는 / T 사전에 l/C |

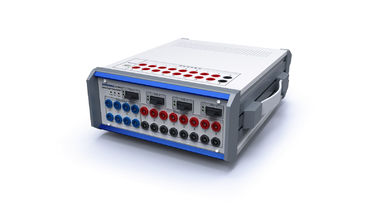

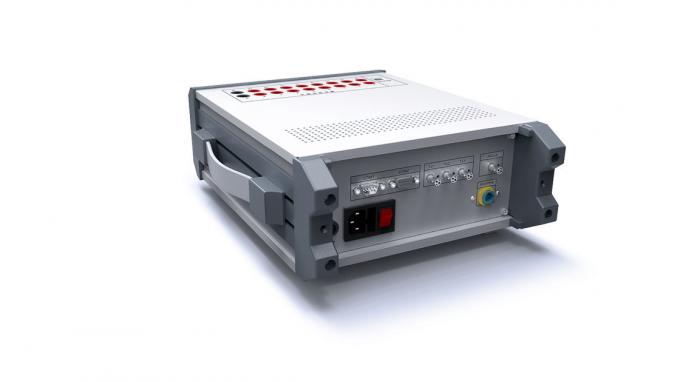

광적 디지털 보호 릴레, 220V / 50Hz / 850nm IEC61850
1모든 전력 사용자를위한 다양한 IEC61850 릴레이 보호 장치 및 자동화 장치에 대한 완전한 테스트 솔루션을 제공합니다.
2100Base-FX 광 인터페이스의 4 쌍을 제공, 3 (FT3) ST 광 출력, 지원 IEC61850-9-1, IEC61850-9-2, IEC6004-7/8 (FT3) 및 Goose 광 디지털 메시지 출력 테스트
3.전통 아날로그 바이너리 입력 순례는 호환되며, 8 쌍의 아날로그 바이너리 입력 & 4 쌍의 바이너리 출력을 제공합니다
41 RG-B / PPS 인터페이스를 제공, GPS 동기 시계와 동기화 RG-B 또는 PPS 시간 신호에 액세스 할 수 있습니다.
기술 매개 변수
|
바이너리 입력
|
|
|
- 아니
|
8쌍 |
|
입력 특성 |
0V ~ 250V (DC) 또는 접촉이 없습니다 (자동 식별) |
|
표본 빈도 |
10kHz |
|
시간 결정 |
100μs |
|
최대 측정 시간 |
1.50×105s |
|
타이밍 오류 |
±1ms (0.001s ∼1s) ±0.1% ((1초~1.50×105초) |
|
설정 범위의 Debounce 시간 (소프트웨어에 의해 설정) |
0ms~25ms |
|
전기 격리 |
8쌍의 입력 전기 격리 |
|
임계 저항 매개 변수 (접촉 없이) |
5kΩ... 13kΩ
|
|
동기화 인터페이스 (GPS) |
|
|
|
KSGGPS 위성 동기화 장치) 는 선택적입니다. B 코드 (RS-485) 동기화 인터페이스 |
|
바이너리 출력 |
|
|
- 아니 |
4쌍 |
|
종류 |
콘텐트 및 스톨이 없거나 소프트웨어로 제어됩니다. |
|
AC 용량 |
Vmax:250V (DC) /Imax:3A |
|
DC 용량 |
Vmax:250V (DC) /Imax:1A |
|
전원 공급 |
|
|
가등전압 |
220V (AC) |
|
허용 전압 |
100V~240V (AC) |
|
등급 주파수 |
50Hz |
|
허용된 주파수 |
40~60Hz |
|
전류 |
1A (최다) |
|
FT3 인터페이스 |
|
|
표준을 사용함 |
IEC60044-7/8 |
|
터미널 번호 |
3쌍 |
|
인터페이스 타입 |
ST |
|
파장 |
850nm |
|
광섬유 유형 |
62.5/125μm, 멀티 모드 |
|
송신 거리는 |
1km |
|
이더넷 통신 인터페이스 |
|
|
종류 |
10/100 Base-TX ((10/100 Mbit, 트위스트 된 쌍 / 자동 교차) |
|
항구 번호 |
1쌍 |
|
인터페이스 타입 |
RJ45 |
|
케이블 종류 |
5쌍 굽은 쌍 |
|
국가 표시 |
LED 녹색 (빛):효율적인 연결 LED 노란색 ((flicker): 데이터 통신 |
|
광섬유 통신 인터페이스 |
|
|
종류 |
100Base-FX ((100Mbit, 광섬유, 풀 듀플렉스) |
|
항구 번호 |
4쌍 |
|
인터페이스 타입 |
SC |
|
케이블 종류 |
62.5/125μm (다중모드 섬유 주황색) |
|
파장 |
1300nm |
|
송신 거리는 |
> 1km |
|
국가 표시 |
SPD 녹색 (빛):효율적인 연결 링크/AcT 노란색 (flicker): 데이터 통신 |
|
운영 환경 |
|
|
작동 온도 |
-10°C+50°C |
|
저장 및 운송 온도 |
-20°C+70°C |
|
습도 |
5~90% 상대 습도, 응축이 없습니다. |
