제품 상세 정보:
결제 및 배송 조건:
|
이름: | 전류 변압기 분석기 | 경향: | 15A |
---|---|---|---|
출력: | 120V | 결의안: | 0.01 분 |
범위: | 0.1 - 100 Ω 0.1 - 100 Ω | 인터페이스: | PC 제어 |
하이 라이트: | KINGSINE 전류 변압기 분석기,CT PT 전류 변압기 분석기,15A CT PT 분석기 |

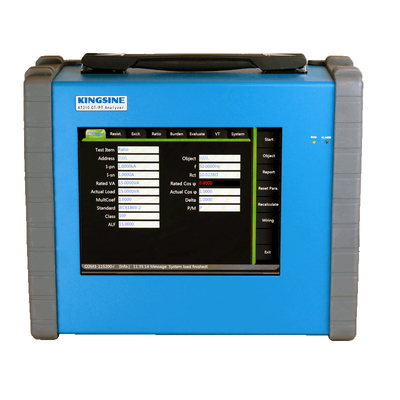

CT / PT 분석기를 운영하도록 쉽습니다,
120V/ 15A, 현 생산량
9.7 인치 터치 스크린 작동,
IEC60044-1, IEC60044-6, IEC61869-2, ANSI30/45 표준
CT 테스트에 금속을 입히기 위한 고안정성 ;
● | 명백하고 아름다운 소프트웨어 인터페이스 디자인과 9.7 인치 터치 스크린 TFT LCD 디스플레이를 채택하시오 그러면 사용자는 쉽게 작동할 수 있습니다. |
● | 단지 넓은 범위를 위한 AC / DC 전원 입력이 모든 전력을 충족시키 라고 공급표준이 요구했습니다. |
● | 작동하고 빨리 측정하도록 쉽게, 모든 테스트는 과부담 임피던스 측정을 제외하고 똑같은 접합부 라인 형태를 기반으로 자동적으로 행해질 수 있습니다. |
● | 저전압 & 가변 주파수 측정 방법을 채택하시오 그러면 생산량이 단지 최대 전압은 120V이고 최대 피크 값 경향이 15A, 철저한 보안인 것처럼 그것은 니 포인트 전압 최고 30kV까지 트랜스를 시험할 수 있습니다. |
● | 전류 변압기의 공장 또는 사용하기 위한 실험실을 제조하는 전력 시스템을 판단하는 실지 시험에 적합한 8 킬로그램의 경량과 가지고 다닐 수 있는 디자인. |
● | 높은 측정 정확도, 저항 정확도는 0.1%+1mΩ, 단계 accuracy±0.05 도입니다, 변하기 쉬운 정확도가 ±0.1% (1-5000 ) 입니다, 변하기 쉬운 정확도가 ±0.2%(5000-10000) 입니다. |
● | 그것은 표준 기타 등등 IEC60044-1, IEC60044-6, IEC61869-2와 ANSI30/45에따르면 전류 변압기를 시험할 수 있습니다. |
● | 측정 기능을 완료하시오 그러면 그것은 이차적 과부담, 이차 루프 저항, 자극 특성, 과도 특성, 비율 차이, 각도 차이와 극성을 위해 모든 유형 전류 변압기를 시험할 수 있습니다. 그것은 또한 정확 한계 계수(ALF), 전류 변압기, 전류 변압기를 위한 히스테리시스 루프의 장치 보안 계수(FS), 이차적 시간 상수(Ts), 잔류 자기 계수(Kr), 비상 구역 계수(Ktd), 어형 변화 전압, 해류, 수준, 포화 인덕턴스, 불포화 인덕턴스, 5% 10% 에러 곡선을 시험할 수 있고, 한정된 기준에 따라 테스트 결과를 평가합니다. |
● | GB1207-2006(IEC60044-2), KT210 CT / PT 분석기의 정의를 기반으로 하는 그 귀납적 PT에 대해서 말하자면 PT 테스트는 또한 그들을 시험할 수 있습니다. KT210 CT / PT 분석기는 변수 비율, 극성과 귀납적 PT을 판단하는 이차코일 자극 시험을 할 수 있습니다. |
● | 소프트웨어 기반 도구가 전류 변압기에서 잔류 자기를 결정합니다 |
● | 고유 함수를 보장하기 위한 CT를 운영에 넣는 것 전에 잔류 자기 조건의 분석 |
● | 보호 계전기의 오동작 뒤에 전력망 고장 분석을 단순화합니다 |
● | 측정 뒤에 CT 핵심의 자성을 없앱니다 |
● | RJ45 인터페이스를 사용하는 PC 를 경유하는 KT210의 제반 기능에 대한 전체 접근 |
● | 생산 라인에서 자동화된 시험 절차로의 통합을 최적화합니다 |
● | 워드로의 데이터 내보내기 |
● | 주문형 실험과 보고서 |
● | 테스트 리포트는 로컬 호스트에 저장되고 PC로 옮겨질 수 있습니다 |
● | 데이터와 프로토콜은 워드 파일 적재기 프로그램 를 경유하는 PC에서 보여질 수 있습니다 |
● | 알려지지 않는 CT 자료의 확정 |
● | 더 오래된 CT는 제조를 접촉하지 않고 서비스 안으로 분류되고 놓여집니다 |
● | 확정할 수 있는 파라미터는 다음을 포함합니다 : |
CT는 타이핑합니다 | |
클래스 | |
비율 | |
니 포인트 | |
역율 | |
명목상이고 작동 부담 | |
이차코일 저항 |
● | 측정과 가까운 활성화된 전선으로부터의 침해에 대한 우수한 잡음 면역성 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 명목상이고 연결된 2차 부담의 고찰과 CT 비율과 위상 측정 ; CT 비율 최고 10000:1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 1 V 최고 30까지 kV로부터의 니이 포인트 전압은 측정될 수 있습니다 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 1% 정격값의 최고 400 %까지 경향 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 다른 부담 (가득 찬, 12, 14, 18이지 부담) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | ALF/ALFi의 확정과 명목상이고 연결된 부담을 위한 FS/FSi와 t와 혼성 에러 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | CT 권선 저항 측정 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | (충분히 용해되지 않고 포화된) CT 여기 곡선 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 포화 특성 리코딩 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 기준 곡선에 대한 여기 곡선의 직접적인 비교 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | CT 단계와 극성 점검 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 2차 부담 측정 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 테스트 뒤에 있는 CT의 자동 소자 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 작고 가볍습니다 (<>8 킬로그램) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 완전히 시험 자동화로 인해 시험 시간을 단락시키세요 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 특허 받는 가변주파수 방법 (최대를 사용하는 안전의 높은 수준. 120 V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 미확인 데이터와 CT를 위한 문패 구에스세 기능 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | PC 제어 인터페이스 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 퀵테스트 : 설명서 테스트 인터페이스 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | 밝은 태양광에서 읽기 쉬운 칼라 디스플레이 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KT210 CT / PT 분석기의 기술 데이터
|
