| 브랜드 이름: | Kingsine |
| 모델 번호: | K3066i |
| MOQ: | 1 세트 |
| 배달 시간: | 십오일 |
| 지불 조건: | T는 / T 사전에 l/C |

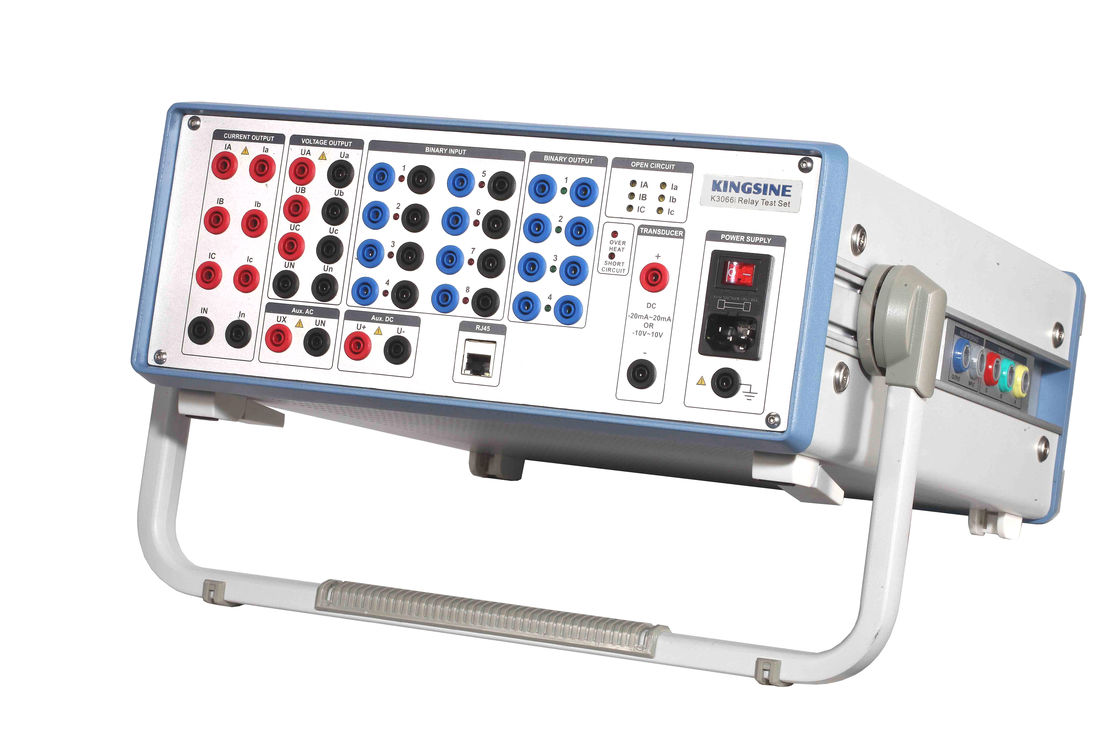

보호 릴레이 테스트 / 50 초류 릴레이 3066i
릴레이 보호 시험 장치
1- 쉬운 테스트
2.운영 메뉴, 간단한 조작
3명소 입력 전압:220VAC
4전력:1000VA
손쉽게 작동 할 수 있는 친근한 PC 소프트웨어!
K30 시리즈 릴레이 테스터는 해외 사용자에 대한 매우 디자인, 당신의 필요에 따라 친근한 PC 소프트웨어, 독특한 기능과 기능을 통해 모든 방법을 도와줍니다!
1. 독특한 자기 보호 시스템은 장치가 작동 할 때 강력한 보호를 보장, 네트워크가 비정상적 인 경우 자동 출력 중지;
2. 독특한 전원 스위치 및 증폭기 기술, 그래서 출력 정확성 및 전력 효율 및 요소
에너지 절약과 환경 보호에 대한 국제적 경향에 따라 증가합니다.
3. 하우징 지착 테스트 및 외부 전압 입력의 경보 기능으로, 개인 안전을 보장;
4. 2에 1 미터 및 소스, 내부 및 외부 테스트 기능, 자기 정정, 오실로그래프와 각 오실로그래프의 기간은 50S에 도달합니다 (선택 기능);
5시험 장치에 독립적인 Aux. DC를 제공, 0 ~ 300V/0.6A (극 없는 및 조절)
6변압기 및 에너지 미터 테스트 기능 (선택 기능)
7. 테스트 인터페이스는 독특한 출력 모니터링 기능과 전 곡선 추적 기능을 제공하며 현장 분석에 더 도움이됩니다.
K3066i의 기술 데이터
|
전압 발전기 |
||
|
설정 범위 |
7단계 AC (L-N) |
7 x 0... 300V |
|
2단계 AC (L-L) |
2 x 0... 600V |
|
|
힘 |
7단계 AC (L-N) |
7 x 110VA, 0... 300V |
|
2단계 AC (L-L) |
2 x 220VA, 0... 600V |
|
|
정확성 |
<0.07% 측정값 + 0.03% 범위 보장 0... 300V <0.02% 판독 + 0.01% 범위 전형 0~300V |
|
|
결의 |
1mV |
|
|
전류 발전기 |
||
|
설정 범위 |
6단계 AC (L-N) |
6 x 0... 30A |
|
3단계 AC (2L-N) |
3 x 0... 60 A (그룹 A II B) |
|
|
1단계 AC (3L-N) |
1 x 0... 180A |
|
|
힘 |
6단계 AC (L-N) |
6x 450V, 0... 30A |
|
3단계 AC (2L-N) |
3x 520VA, 0... 60A (그룹 A II B) |
|
|
1단계 AC (3L-N) |
1 x 1000 VA, 0... 180A (최대) |
|
|
정확성 |
<0.07%의 판독 + 0.06%의 범위 0-30A에서 보장 <0.02% 판독 + 0.02% 범위 0-30A에서 전형적인 |
|
|
결의 |
1mA |
|
|
발전기, 일반 |
||
|
빈도 |
범위 |
0... 1000 Hz |
|
정확성 / 유동 |
10... 65Hz에서 오류 < 0.001Hz, 65Hz...450Hz에서 오류 < 0.01Hz 오류 < 0.02Hz 450Hz...1000Hz에서 |
|
|
결의 |
0.001Hz |
|
|
단계 |
범위 |
- 360° +360° |
|
정확성 / 유동 |
오류 < 0.2 ° |
|
|
결의 |
0.1° |
|
|
타이머 |
범위 |
무한 |
|
정확성 / 유동 |
오류 <0.1ms |
|
|
DC 발전기 |
||
|
전압 범위 |
0... 300V/180W |
|
|
전류 범위 |
0... 20A/300W |
|
|
정확성 |
<0.07%의 판독 + 0.03%의 범위 0~300V에서 보장 <0.04% 판독 + 0.02% 범위 0~300V |
|
|
<0.14% 측정값 + 0.06% 범위 0-20A에서 보장 <0.05%의 판독 + 0.02%의 범위 0-20A에서 전형적으로 |
||
|
결의 |
1mA, 1mV |
|
|
보조 DC 공급 |
||
|
범위 |
0...300V/150W |
|
|
바이너리 입력 |
||
|
번호 |
8쌍 |
|
|
호환 전압 |
10V... 250V DC |
|
|
바이너리 출력 |
||
|
번호 |
4 쌍 |
|
|
용량 |
250V/3A AC/DC |
|
|
동기화 |
||
|
동기화 모드 |
GPS |
|
|
하모닉 |
||
|
하모닉 중복 시간 |
2번... 20번 |
|
|
전원 공급 |
||
|
명소 입력 전압 |
220VAC±20% |
|
|
힘 |
1000VA |
|
|
명목 주파수 |
47Hz... 65Hz |
|
|
환경 조건 |
||
|
작동 온도 |
-5°C... 55°C |
|
|
저장 온도 |
-20°C... 75°C |
|
|
습도 범위 |
5%... 90%, 응축되지 않습니다. |
|
|
무게 |
20kg |
|
|
크기 |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
PC 연결 |
RJ45 |
|
K30 시리즈 보호 릴레이 시험 세트:
|
모델 |
채널 |
AC 출력 |
|
K3063i / K3063Li |
10개의 출력 채널 |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7개의 출력 채널 |
3*30A/4*300V |
|
K3066 |
13개의 출력 채널 |
6*20A/3*40A/7*130V |
|
K3063 |
10개의 출력 채널 |
6*20A/3*40A/4*130V |
|
K3040 |
7개의 출력 채널 |
3*40A/4*130V |
|
K3030 |
7개의 출력 채널 |
3*30A/4*130V |
주요 기능:
|
부문 |
IEEE(R) 아니 |
|
동기화 리레 |
|
|
오류 변환 |
|
|
GPS 동기화 |
|
|
초전류 릴레이 |
50/76 |
|
역 시간 과류 릴레 |
51 |
|
하류 릴레이 |
37 |
|
지상 파열 릴레 |
50 |
|
방향 초류 릴레이 |
67 |
|
방향적인 지상 결함 릴레 |
67N |
|
초전압 릴레 |
59 |
|
저전압 릴레 |
27 |
|
방향전압 릴레이 |
91 |
|
방향 전력 릴레이 |
32 |
|
전력 요인 릴레 |
55 |
|
차차 보호 (차차 회로) |
87 |
|
원격 보호 장비 (단계별로) |
21 |
|
음계열 과류 릴레 |
46N |
|
모터 과부하 보호 |
51/86 |
|
자동 재닫기장치 |
79 |
|
트리핑 릴레 |
94 |
|
전압 조절 릴레 |
|
|
오버임피던스 릴레, Z> |
|
|
저저저장 릴레, Z |
|
|
시간 지연 릴레 |
|
비디오
비디오
비디오
비디오
|
|
