| 하이 라이트: | KINGSINE 계전기 시험 시스템,KINGSINE K3163i,K3163i 계전기 시험 시스템 |
||
|---|---|---|---|

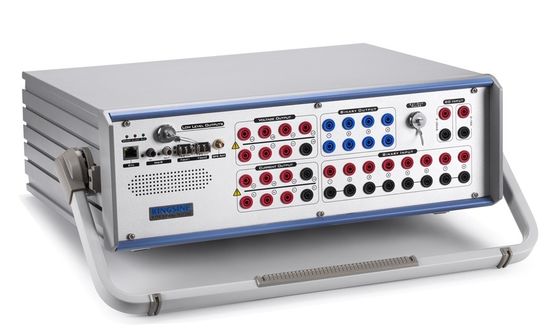

보호 릴레이 테스트 지원 IEC61850을 시험하는 KINGSINE K3163i 차동 계전기
필요한 모든 것이 갖추어진 디자인, 중량 < 17="">
6x35A와 4x310V 아날로그와 고전력 & 정확도는 출력합니다 ;
IEC61850 샘플링 값 & 거위를 따르기 ;
지속적으로 확대되는 테스트 라이브러리 템플릿 ;
에너지 계량기와 변환기 보정 기타 등등과 같은 선택적 향상된 기능.
| ● | 완전계전기 시험 응용 |
| ● | 10개 채널 (6x35A와 4x310V)는 출력합니다, 각각 다중이 독립적이고 AC 정현파와 최고 60x까지 하모닉스인 DC를 도입할 수 있는 진도, 위상각과 빈도 값의 동시발생의 제어입니다. |
| ● | 13개의 하위층 채널은 8Vac/10Vdc 최대까지 출력합니다. |
| ● | SMV와 거위 시뮬레이션을 위한 100/1000Mbit 광섬유 포트 |
| ● | 변하기 쉬운 배터리 시뮬레이터, DC 0-350V, 140Watts 최대. |
| ● | 일시적 재생 최고 3KHz |
| ● | 완전히 기능 KRT 소프트웨어 시험 모듈 |
| ● | 그래픽 분석 모듈과 다양한 중계기의 시험을 위한 템플릿 |
| ● | 수동 모드에 있는 빠른 중계기 시험 시설 |
| ● | 슛 / 수색 / 점검, 점 & 클릭 테스트 |
| ● | 리오 / XRIO 수입 & 수출 설비 |
| ● | 결점 테스트(SOTF)에 트세요 |
| ● | 동적 시험의 전력 시스템 모델 |
| ● | 온라인 벡터 표시 장치 |
| ● | 자동 테스트 결과는 추측합니다 |
| ● | 자동 시험 보고서 작성 |
| ● | 인빌트 GPS와 IRIG-B 동기화 종단 대 종단 테스트 |
| ● | 반대론자 클리핑은 탐색합니다, 틀린 배선이 알람을 연결시키고, 보호를 자체 보호하고 과적하고 과열합니다 |
| ● | 무상 수리와 일생 점검의 3-년 개런티 |
| ● | 경량, <18kg> |
| ● | 무료 소프트웨어 업그레이드 |
| ● | 컴플라드 IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, 기타 등등 |
| ● | 변환기 보정 (0.02개 클래스) |
| ● | 에너지 계량기 보정 (미케니컬과 전자 계량기) |
| 항목 | 어떤 ANSI®. |
| IEC61850 숫자로 나타내는 이에드스는 유닛을 전달하고 합병합니다 | |
| 원방 보호 중계기 | 21 |
| 동기화시키 또는 동시성 점검 중계기 | 25 |
| 부족 전압 계전기 | 27 |
| 전력방향계전기 | 32 |
| 부족전류 또는 부족전력계전기 | 37 |
| 부순차 과전류 계전기 | 46 |
| 과전류 / 지락계전기 | 50 |
| 반한시 과전류 / 지락계전기 | 51 |
| 역율 계전기 | 55 |
| 과전압 계전기 | 59 |
| 전압 또는 전류 평형 계전기 | 60 |
| 방향성 과전류 계전기 | 67 |
| 지향성인 지락계전기 | 67N |
| DC 과전류 계전기 | 76 |
| 위상-각측정 또는 동기 탈조 보호 릴레이 | 78 |
| 자동 재폐로계전기 | 79 |
| 주파수 계전기 | 81 |
| 모터 과부하 보호 릴레이 | 86 |
| 차별적 보호 릴레이 | 87 |
| 지향성인 전압 계전기 | 91 |
| 전압과 전력 방향 계전기 | 92 |
| 개폐 계전기 | 94 |
| 전압 조정 계전기 | |
| 오버르임피던스 중계기, Z> | |
| 언더임피던스 중계기, Ｚ | |
| 시간 지연계 전기 |
| 전압 출력 | ||
| 출력범위 & 전원 | 4×310 Ｖ ac (L-N) | 124 VA는 각각 한계에 이릅니다 |
| 3×350 Ｖ dc (L-N) | 140 Ｗ는 각각 한계에 이릅니다 | |
| 정확도 | 2V ac에 있는 <>±2mV <0>310V ac <0>310V ac |
|
| dc에 있는 <5v>±10mV ≥5V dc에 있는 ±0.5% |
||
| 전압 범위 | 범위 I : 30V | |
| 범위 II : 310V | ||
| 자동 범위 | ||
| DC 상쇄 | <>20mV Typ. <1>/ 00mV 구아 | |
| 결의안 | 1mV | |
| 왜곡 | <0>15%Typ. / 05% <0>구아. | |
| 현 생산량 | ||
| 출력범위 & 전원 | 6×35A ac (L-N) | 480 VA는 각각 한계에 이릅니다 |
| 3×70A ac (2L-N) | 850 VA는 각각 한계에 이릅니다 | |
| 1×100A ac (6L-N) | 1200 VA 최대 | |
| 3×20A dc (L-N) | 300W는 각각 한계에 이릅니다 | |
| 정확도 | ±1mA에서 <0> <0>2%Rd+0.01Rg Typ. 0.5A~35A ac에 <0>05%Rd+0.02Rg 구아. 0.5A~35A ac에 |
|
| dc에 있는 <1a> ±5mA ≥1A dc에 있는 ±0.5% |
||
| 전류 범위 | 범위 I : 3A | |
| 범위 II : 35A | ||
| 자동 범위 | ||
| DC 상쇄 | <3ma Typ=""> | |
| 결의안 | 1mA | |
| 왜곡 | <0>25%Typ. / 07% <0>구아. | |
| 하위층 출력 | ||
| 양 | 13개 채널, 16개 핀 조합 자형 소켓 | |
| 전압은 범위를 출력합니다 | AC 0~8V, DC 0~10V | |
| 현 생산량은 이릅니다 | 명사 상당어 2mA, 10mA 최대 과도 현상 | |
| 출력 전원 | ≥0.5VA | |
| 정확도 | (0.01~0.8 브르엠에스) :<0> (0.8~8 브르엠에스) : <0> |
|
| 결의안 | 0.25mV | |
| 왜곡 (THD%) | <0> | |
| 주파수 범위 | 0~3000KHz | |
| DC 상쇄 | <0> | |
| 주파수 & 위상각 | ||
| 주파수 범위 | 3KHz 과도 현상인 DC~1KHz | |
| 주파수 정확도 | ±0.5ppm | |
| 주파수 해상도 | 0.001 Hz | |
| 위상 범위 | -360' ~360' | |
| 위상 정밀도 | <0>2' Typ. / <0> | |
| 위상 분해능 | 0.001' | |
| Aux. DC 공급 전압원 (배터리 시뮬레이터) | ||
| 범위 | 140W 최대에 있는 0~350V | |
| 정확도 | 0.5%Rg 구아. | |
| 이원 입력 | ||
| 양 | 8 쌍 | |
| 타입 | 습식 / 건식, 측정 | |
| 한계 | 10~600Vdc 또는 프로그램 가능한 자유로운 잠재성 | |
| 시간 해상도 | 10us | |
| 샘플링률 | 10KHz | |
| 시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) | |
| 시간 범위 | 무한대 | |
| 타임에러 | ≤1s에 있는 ±1ms, >1s에 있는 ±0.1% | |
| 전기적 분리 | 각각 2 쌍으로 분리된 4 | |
| 2진 출력 (중계형) | ||
| 양 | 4 쌍 | |
| 타입 | 제어된 잠재적 무료 중계기 접촉, 소프트웨어 | |
| 중단 능력 AC | Vmax : 400Vac / Imax :8A / 피맥스 :2500VA | |
| 중단 능력 DC | Vmax : 300Vdc / Imax :5A / 피맥스 :150W | |
| 2진 출력 (반도체형) | ||
| 양 | 4 쌍 | |
| 타이핑하세요 : | 오픈 콜렉터, 여성인 조합형 | |
| 중단 능력 DC | 5~15Vdc / 5mA, 10mA 최대 AC은 허락하지 않습니다 |
|
| 응답 시간 : | 100us | |
| 동기화 | ||
| 동기화 모드 | SMA 유형 안테나 연결기인 GPS IRIG-B (광섬유, FT3 종류) |
|
| 전원 공급기 & 환경 | ||
| 명목상 입력 전압량 | 100~240Vac | |
| 허용할 수 있는 입력 전압 | 85~260Vac, 125~350VDC | |
| 공칭 주파수 | 50/60Hz | |
| 허용할 수 있는 주파수 | 45Hz~65Hz | |
| 소비 전력 | 1500 VA 최대 | |
| 접속 형태 | 표준 AC 소켓 60320 | |
| 작동 온도 | -10C~55C | |
| 저장 온도 | -20C~70C | |
| 습도 | <95> | |
| 다른 사람 | ||
| PC연결 | RJ45 이더넷, 10/100M | |
| 접지단자 | 4 밀리미터 바나나 소켓 | |
| 중량 | 17.5 Kg | |
| 차원(W x D x H) |
468×375×164(mm) |
|
(선택 사양 모듈)
IEC61850은 작용합니다 :
| ● | IEC61850 샘플링 값과 거위가 완전히 따릅니다 ; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | 동시에 샘플링 값과 아날로그 신호 또는 가입자를 출력하고 거위 메시지와 중계 접촉점 바이너리 입출력 함수를 출판할 수 있습니다. |
| ● | 최고 36까지 샘플링 값 채널은 매핑될 수 있습니다. |
| IEC61850 섬유 & 거위 이더넷 포트 (옵션 기능) | |
| 광섬유 포트 | 2 Ｘ 100Base FX 전 이중, LC 타입 (10/100Mbit, 이더넷 RJ45 타입에 선택적입니다) |
| 섬유형 | 62.5/125 um (다중 광섬유, 오렌지 레드) |
| 사고 방식 | 1310nm |
| 거리를 전하세요 | >1Km |
| 지표 | Spd 녹색(빛) : 유효한 접속 링크 / Act 노랑색(명멸) : 자료 환승 |
| 기록 : | 하드웨어는 활동적이기 위해, 준비됩니다 |
| DC 측정 입력 하드웨어는 활동적이기 위해, 준비됩니다 | ||
| 전압 입력 | 범위 | 0~±10V dc |
| 맥스 입력 | ±11V dc | |
| 정확도 | <0>5% rg Typ. <0> 1% rg 구아. | |
| 입력 임피던스 | 1M 오옴 | |
| 전원 입력 | 범위 | 0~±1mA / 1~±20mA, 자동 사거리 |
| 맥스 입력 | 600mA | |
| 정확도 | <0>5% rg Typ. <0> 1% rg 구아. | |
| 입력 임피던스 | 15 오옴 | |
| 에너지 계량기 보정 하드웨어는 활동적이기 위해, 준비됩니다 | |
| 센서 용법 | 기계적 미터 / 전자 계량기 |
| 센서 출력 | 높은 수단 :>4.5V, 낮은 수준 :<0> |
| 펄스입력 | 1 펄스 입력 포트, 단지 유효한 5Vdc 높은 수준. |
| 펄스 범위 | 500KHz 펄스입력 맥스. |
| 펄스 출력 기구 | 1개의 트랜지스터 출력, 오픈 콜렉터, 5Vdc/5mA |
| 모델 | 현 생산량 | 전압 출력 | 선택적입니다 |
| K3166i | 450VA 최대에 있는 6×35A 850VA 최대에 있는 3×70A |
90VA 최대에 있는 7×310V | ● IEC61850 SV ● IEC61850은 촉진시킵니다 ● 에너지 계량기 cal. ● 변환기 cal. |
| K3163i | 450VA 최대에 있는 6×35A 850VA 최대에 있는 3×70A |
124VA 최대에 있는 4×310V | |
| K3130i | 450VA 최대에 있는 3×35A | 124VA 최대에 있는 4×310V |
