제품 상세 정보:
결제 및 배송 조건:
|
| 하이 라이트: | IEC61850 완전계전기 테스트,INGSINE KF86,시험 세트 KF86 중계기 |
||
|---|---|---|---|
가벼운 무게: 10kg, 매우 작은 크기(390mm*256mm*140mm)로 기내에 휴대가 간편합니다.
6x20A, 6x310V 아날로그 출력 채널.

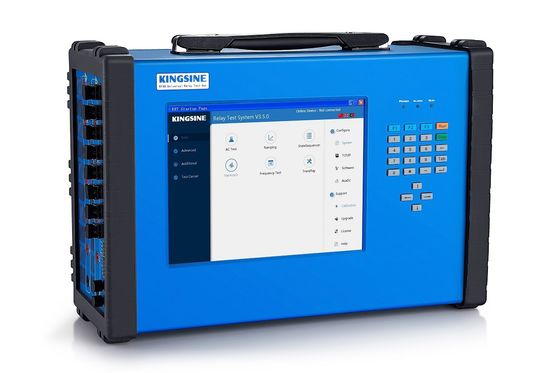

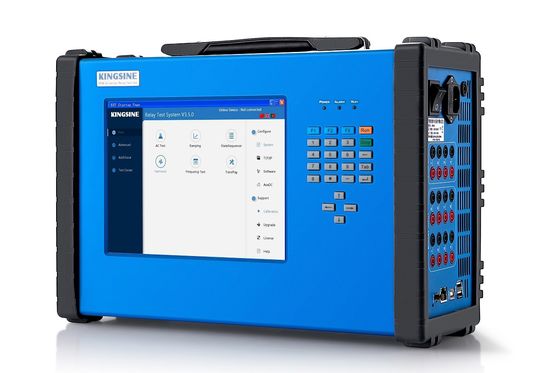

고정밀 및 전체 솔루션(IEC61850 샘플링 값 및 GOOSE 준수)을 갖춘 소형 6상 계전기 테스트 세트는 IEC61850 IED, 병합 장치, 스테이션 제어 시스템 및 기존 보호 계전기의 감지 및 디버깅에 대한 모든 요구 사항을 완전히 충족합니다.
특징:
| ● | 아날로그(6x310V 전압, 6x20A 현재) 및 IEC61850 SMV 메시지가 동시에 출력됩니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 내장 듀얼 코어 CPU 산업용 컴퓨터, 내장 대용량 SSD 솔리드 드라이브; 운영 체제 임베디드 Windows 7;9.7인치 트루 컬러 LCD 화면, 1024×768 해상도, 터치 스크린 작동.오프라인 또는 온라인으로 작업할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 8 쌍의 LC 광 포트 제공 전염 그리고 36을 받습니다 채널 IEC61850-9-1, IEC61850-9-2 프레임 형식 샘플 값광 파워 테스트 기능으로; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 6개의 ST 출력 광 포트 및 2개의 ST 수신 제공이자형IEC60044-7/8(FT3) 형식을 준수하는 6세트의 샘플링된 값 메시지를 출력할 수 있는 광 포트;IEC60044-7/8 사양의 FT3 형식 2세트를 수신할 수 있습니다. 샘플 값 메시지; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 구독 가능/GOOSE 정보 또는 출력을 게시하고 스위칭을 수신하고 보호의 폐쇄 루프 테스트를 실현합니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 12채널 시뮬레이션 낮은 수준 의 보호를 테스트하기 위한 출력 낮은 수준 입력; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 테스트가 중지된 후 링크 중단으로 인해 테스트 중인 장치의 재설정 프로세스를 제거하기 위해 IED를 시뮬레이트하여 샘플링된 값 신호인 GOOSE를 적극적으로 해제합니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 광 포트 출력은 샘플링되거나 GOOSE를 자유롭게 정의할 수 있습니다.여러 개의 다른 GOOSE 제어 블록 정보를 구독/게시할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 샘플 값 채널 기능, 채널 수는 자유롭게 설정할 수 있으며 최대 36개 채널을 구성할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 자동으로 수입 SCL(SCD, ICD, CID, NPI) 파일은 샘플링된 값과 GOOSE 정보의 자동 구성을 실현하고 샘플 값과 GOOSE 구성 정보를 테스트용 구성 파일로 저장합니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 그것은 자동으로 MU, 보호 장치 및 지능형 조작 상자에서 광 디지털 신호를 감지하고 샘플링 값 및 GOOSE 정보의 자동 구성 기능을 실현할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 비정상적인 조건을 시뮬레이션할 수 있습니다(손실, misorder, 품질 이상, 메시지 재전송, 데이터 이상, 단계 외 등); | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 출력 SV 메시지의 채널 품질을 설정할 수 있으며 시뮬레이션 단위를 시뮬레이션하고 디버그, 무효로 설정, 실행 상태로 설정, 이중 AD 불일치 및 기타 테스트를 시뮬레이션할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | GPS, IRIG-B 코드 동기화 시간 기능이 있는 내장 GPS/Beidou 타이밍 모듈; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 모든 기능을 갖춘 소프트웨어 테스트 모듈, AC, 상태 시퀀스, 리클로저 테스트, 거리 보호, 과전류 보호, 반한시 과전류, 제로 시퀀스 보호, 램핑 테스트, 전원 방향, 차동 시험, 주파수 테스트, 동기화 테스트 소프트웨어 모듈; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | 단위 테스트 기능을 사용하면 단위의 정밀도, 시간 정확도, 시간 엄수 정확도, 데이터 전송 및 테스트 기능을 테스트할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | SCD 파일의 그래픽 표시를 지원하고 계측기는 IED 장치 상호 연결 관계 및 가상 터미널 연결을 그래픽으로 표시할 수 있습니다. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● |
이랑 IRIG-B 코드 전송 기능, 외부 GPS를 사용할 때 타이밍 장치로 사용할 수 있습니다. 사양
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | IEC61850 샘플링 값 및 GOOSE를 완전히 준수합니다. (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | 샘플링 값과 아날로그 신호를 동시에 출력하거나 GOOSE 메시지를 가입자 및 게시하고 접점 바이너리 I/O 기능을 릴레이할 수 있습니다. |
| ● | 최대 36개의 샘플링 값 채널을 매핑할 수 있습니다. |
| 화이버 포트(LC형) | |
| 유형 | 100Base-FX(100Mbit,광섬유, 전이중) |
| 포트 번호 | 8 한 쌍 |
| 케이블 모델 | 62.5/125μm(다중제발-모드 섬유, 주황색) |
| 파장 | 1310nm |
| 전송 거리 | > 1km |
| 상태 표시 | SPD 녹색(표시등): 활성 연결 링크액트 노란색 (깜박임): 데이터 교환 |
| 파이버 직렬 포트 (ST형) | |
| NS표준 | IEC60044-7/8 |
| 포트 번호 | 6 전송용, 2 수신용 |
| 파장 | 850nm |
| 로우 레벨 신호 출력 | |
| 출력 채널 | 12 채널 |
| 출력 포트 유형 | 피닉스 터미널 |
| 출력 범위 | AC:0~8Vrms DC: 0~8V |
| 최대 전류 출력 | 5mA |
| 정확성 | <0.<2%(0.01~0.8Vrms) <0.1%(0.8~8Vrms) |
| 해결 | 250μV |
| 고조파(THD%) | (THD%)<0.1% |
| 주파수 범위 | DC~1.0kHz |
| 주파수 정확도 | 0.002%(정상 주파수) |
| 주파수 분해능 | 0.001Hz |
| 위상 범위 | 0~359.9° |
| 위상 정확도 | <0.1°,50/60Hz |
| 위상 분해능 | ±0.1° |
