3 단계 릴레이 시험 세트

전압 발전기

놓기

범위

4 단계 AC (L-N)

4개 x 0개의… 130의 볼트

2단계 AC (L-L)

2개 x 0개의… 260의 볼트

힘

4 단계 AC (L-N)

0개의… 130의 볼트에 4 x 70VA,

2단계 AC (L-L)

0개의… 260의 볼트에 2 x 140VA,

정확도

<0>

<0>

해결책

1mV

현재 발전기

놓기

범위

3 단계 AC (L-N)

3 x 0… 40 A

1 단계 AC (2L - N)

1 x 0… 80 A

1 단계 AC (3L-N)

1 x 0… 120 A

힘

3 단계 AC (L-N)

3개 x 150 VA는, 다른 현재 수로와 더불어 0… 40A 최대 250VA에, 내립니다

1 단계 AC (2L - N)

1개의 x 300VA는, 다른 현재 수로와 더불어 0… 80A 최대 450VA에, 내립니다

1 단계 AC (3L-N)

1 x 900 VA

정확도

<0>

<0>

해결책

1mA

일반 발전기

빈도

범위

0개의… 1000 Hz

정확도/편류

과실 <>

과실 <>

과실 <>

해결책

0.001Hz

단계

범위

- 360°… +360°

정확도/편류

과실 <>

해결책

0.1°

시간

범위

0… 999, 999.999s

정확도/편류

과실<0>

해결책

1ms

DC 발전기

전압 범위

0… 300V/180VA

현재 범위

0… 20A/300W

정확도

과실<0>

과실 <0>

0… 20 A;

해결책

1mA; 1 mV

조화되는

고조파는 시간을 위에 놓습니다

2… 20

보조 DC 공급

범위

0… 300V/0.6A

이원 입력

수

8개 쌍

호환성 전압

10V… 250V DC

이원 산출

수

4개 쌍

수용량

250V/3A AC/DC

동기화

동기화 형태

GPS

전력 공급

명목상 입력 전압

220V±10% VAC의 1 단계

힘

1000VA

명목상 빈도

50±10% Hz

환경 조건

가동 온도

-5°C… 55 °C

저장 온도

-20°C… 75 °C

습도 범위

불응식 5개의… 90 %

무게

20KG

차원

460 ((h) mm D)×140 (W)×360

공용영역

RJ45, USB, RS232, PS/2, VGA

PC 연결

RJ45

모형

수로

AC 산출

K1063i

10의 출력 채널

6*30A/3*60A/4*300V

K1066i

13의 출력 채널

6*30A/3*60A/7*300V

K1066

13의 출력 채널

6*20A/3*40A/7*130V

K1066+

13의 출력 채널,

6*30A/3*60A/7*130V

K1063

10의 출력 채널

6*20A/3*40A/4*130V

K1036

10의 출력 채널

3*40A/7*130V

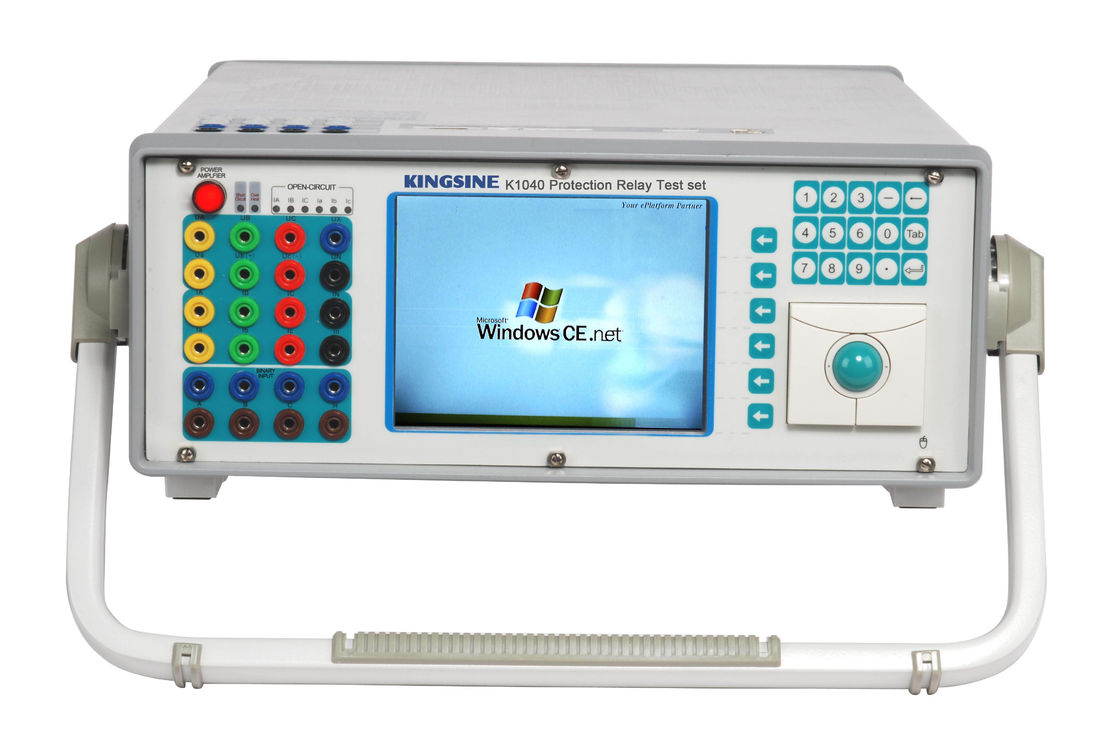

K1040

7개의 출력 채널

3*40A/4*130V

K1030

7개의 출력 채널

3*30A/4*130V
