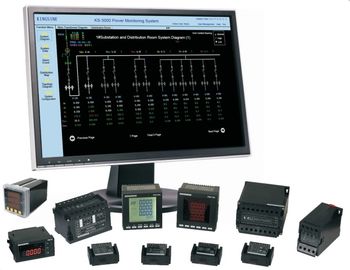

PMC200를 가진 원격 조작 힘 감시 체계/힘 감시자

원격 작동 전력 모니터링 시스템 / PMC200을 갖춘 전력 모니터

효과적인 오류 진단을 제공하고 복구 시간을 단축합니다.
실시간 모니터링 전력 시스템의 전기 매개변수
시스템 구축 비용이 저렴하고 경제적인 솔루션

 주요 기능

배전 시스템 운영 모니터링

전력 품질 모니터링 및 분석

통계에서의 에너지 소비 분석;

알람 및 이벤트 로깅

역사적 운영 추세 곡선과 이와 유사한 맞춤형 기능 소프트웨어 모듈에 대한 보고서;

사용자 관리.

 개요

현재 전력공급배전산업의 추세와 신뢰성은 국가경제의 발전에 중요한 역할을 하고 있다.

주요 재정 지원 프로젝트, 랜드마크 건물/전국에 걸친 대규모 공공 시설의 급격한 증가로, 대규모 지역에 다중 변전소를 요구하는 사용자들은 신뢰성, 보안, 실시간 성능, 사용 편의성, 호환성 및 고장 범위의 부작용 최소화 측면에서 전력 공급 및 배전 시스템에 대한 더 높은 표준을 기대합니다. 원격 모니터링, 필드 버스, 컴퓨터 통합 관리 기술을 기반으로 LV 지능형 전력 분배 시스템은 많은 산업의 많은 지역에서 표준화된 구성으로 확산되기 시작했습니다.

컴퓨터, 통신 장비, 측정 및 제어 장치의 도움으로 보호 계전기, KS-3000 전력 모니터링 시스템 소프트웨어는 사용자에게 시스템의 실시간 데이터 수집, 스위치 상태 감지 및 원격 제어를 위한 기본 플랫폼을 제공합니다. KS-3000 시스템은 실시간 전력 수집 모듈, 에너지 관리 분석 모듈, 실시간 이력 데이터베이스, 이벤트 알람 모듈, 단문 메시지 알람 모듈을 포함하여 "전체 솔루션"으로 모니터링 통합을 사용자에게 제공할 수 있습니다.

KS-3000 전력 모니터링 시스템 소프트웨어는 전력 공급 시스템, 상업 및 공공 건물, 인프라, 자동차, 석유화학, 통신, 야금, 경공업, 수처리 및 기타 분야에서 중요한 역할을 하며, 우수한 에너지 관리로 이어집니다.

 제품 가치

• 배전계통 운영의 신뢰성을 높이고, 전력공급의 연속성을 확보하기 위함입니다.
• 배전 시스템 운영의 효율성을 높이고 운영 비용을 절감하기 위함;
• 전력 소비를 개선하고, 에너지 절약과 환경 보호를 촉진합니다.
• 효과적인 오류 진단을 제공하고 복구 시간을 단축할 수 있습니다.

마스터 레이어(컴퓨터 및 소프트웨어)
스테이션 제어 계층은 KS-3000 전력 모니터링 소프트웨어, 모니터링 호스트 장치, 데이터베이스 릴리스 서버로 구성됩니다.
프린터, UPS 전원; 환경에 따라 두 가지 방식으로 작동할 수 있습니다: 하나의 서버, 하나의 클라이언트, 하나의 서버, 여러 클라이언트.

통신 계층(통신 장치)

    이 계층은 산업용 스위치보드와 통신 관리 장치로 구성되어 있어 현장 감시 제어 장치와 감시 호스트 장치 간의 연결을 실현할 수 있으며, 복잡한 시스템도 Fiber circle-net 중복 구조를 채택합니다.

  간격 레이어

  현장 계측 및 모니터링, 통신 등의 기능을 완료하기 위해 KS610 전력 품질 모니터링 장치, PMC 시리즈 지능형 계측기, 보호 계전기, 변압기 온도 조절 장치 등이 설치된 간격 계층 설치입니다. PMC 시리즈 계측기에는 PMC200 전력 데이터 측정 및 제어 계측기, PMC180 3상 디지털 숫자 표시 계측기, PMC180N 3상 전력 네트워크 계측기, PMC100 단상 디지털 전력 계측기, PMC100N 단상 전력 네트워크 계측기가 포함됩니다.

에너지 소비 통계 및 분석

통합 명세서 방식을 채택하여 일, 월, 년도 및 시간대별 통계 명세서를 포함한 각 행 및 각 기간의 전기 소비량을 실시간으로 표시하고 통계적으로 기록하며, 각 행 및 각 기간의 전기 소비량 곡선 변화를 설명하고 에너지 소비량을 분석하며, 저장, 인쇄, 조회 및 브라우저 가져오기가 가능합니다.

알람 및 이벤트 관리

시스템 경보에는 다음이 포함됩니다. 라인 부하 초과 용량, 측정값 초과 제한, 장비 상태 변경; 경보 조건 사용자는 실제 상황에 따라 수동으로 구성할 수 있습니다; 경보 및 이벤트 메시지의 실시간 저장 데이터 라이브러리에서 저장 용량은 하드웨어 볼륨에 의해서만 제한됩니다; 경보 및 이벤트 메시지는 시간, 유형, 경보 그룹 등에 따라 정렬 및 병합 쿼리; 경보 메시지는 이메일, 휴대폰 메시지, 소리 또는 텍스트 방식을 사용하여 관련자에게 알릴 수 있습니다.

보고서 관리

시스템은 명세서를 작성하는 데 템플릿을 채택하며, 템플릿을 사용자 정의할 수도 있고, 시스템은 템플릿 수요를 통해 명세서 데이터를 정기적으로 업데이트합니다.

데이터 2차 개발을 위해 RTL, XLS, CSV 형식으로 저장된 시스템 지원 설명서 파일입니다.

역사 데이터 관리

시스템은 중요한 데이터를 기록 데이터 라이브러리에 저장하고, 시간 양자에 따라 쿼리하고 그래프를 곡선으로 표현할 수 있습니다.

사용자 관리

시스템 보안이 안정적으로 실행되도록 보장하고, 사용자 권한 관리를 통해 무단 작업을 방지할 수 있습니다. 다양한 수준의 사용자 로직 이름, 비밀번호 및 작업 권한을 정의하여 시스템 운영에 대한 신뢰할 수 있고 안전한 보장을 제공하고 관리를 유지합니다.

웹 메시지 시스템

IE 브라우저 데이터 방문 기능을 기반으로, 웹 표시 그림과 데이터는 동기화되어 제공되며, 실시간 데이터 보기, 실시간 곡선 보기, 이력 데이터 보기, 이력 곡선 보기, 데이터 라이브러리 보기, 데이터 라이브러리 시간 곡선 보기, 모니터 그림 등을 확인합니다.

네트워크 상호 연결

산업 OPC 인터페이스를 지원하여 다른 프로그램(예: DCS 시스템)이 데이터를 제공하는 OPC가 될 수 있습니다. 또한 OPC 클라이언트 터미널이 되어 다른 시스템에서 데이터를 가져올 수 있습니다. 시스템은 여러 타사 장비에서 액세스를 지원할 수 있습니다.
