보호 계전기 시험
Created with Pixso. 7 채널 출력 서브 스테이션 릴레이 테스트 세트 K68i 고속 수동 모드

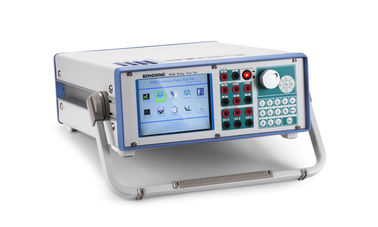

7 채널 출력 서브 스테이션 릴레이 테스트 세트 K68i 고속 수동 모드

브랜드 이름: KINGSINE
모델 번호: K68i
MOQ: 1 세트
가격: 협상 가능
배달 시간: 15 일
지불 조건: 미리 T/T, L/C
자세한 정보
원래 장소:
중국
인증:
ISO9001,CE
개런티:
3년
가벼운 무게:
23.5 킬로그램
출력:
7채널(4V + 3I)
크기(W x D x H):
360×480×140(mm)
공급 능력:
50 sets/M
강조하다:

7 채널 출력 릴레이 테스트 세트

,

서브 스테이션 릴레이 테스트 세트 K68i

,

고속 수동 릴레이 테스트 세트

제품 설명

K68 시리즈가 테스트할 수 있는

부문ANSI® 번호
원격 보호 리레21
동기화 또는 동기화 확인 릴레25
저전압 릴레27
방향 전력 릴레32
전류 이하 또는 전력 이하의 릴레37
음계열 과류 릴레46
초류/지질 결함 릴레50
역시간 과류/지질 결함 릴레51
전력 요인 릴레55
초전압 릴레59
전압 또는 전류 균형 릴레60
방향 초류 릴레이67
방향적인 지상 결함 릴레67N
DC 과류 릴레76
단계 각도 측정 또는 단계 밖 보호 릴레78
자동 재닫기장치79
주파수 릴레이81
모터 과부하 보호 릴레86
차차 보호 릴레87
방향전압 릴레이91
전압 및 전력 방향 리레92
트리핑 릴레94
전압 조절 릴레
오버임피던스 릴레, Z>
저저저장 릴레, Z
시간 지연 릴레



특징

  • 7 채널 (4V + 3I) 출력, 각 출력 채널은 크기, 단계 각도 및 주파수 값을 독립적이고 동시에 제어하며 DC, AC 시노파 및 최대 20x 하모닉을 주입 할 수 있습니다.
  • 변동 배터리 시뮬레이터 DC 0-300V 최대 120Watt
  • 수동 모드에서 빠른 릴레이 테스트 시설
  • 오류 테스트로 전환 (SOTF)
  • GPS 동기화 끝에서 끝으로 테스트
  • 온라인 벡터 표시
  • 자동 테스트 보고서 생성
  • 반 절단 감지, 잘못된 배선 연결 알람 및 자기 보호, 과부하 및 과열 보호



매개 변수s

전압 출력
출력 범위 및 전력4×300V ac (L-N)각 120VA 최대
2×600V ac (L-L)240VA 최대
1×600V DC (L-L)최대 240W
3×300V DC (L-N)각 120W 최대
정확성

±2mV @ 0.2~2V ac
< 0.12%Rd+0.05Rg 가어
< 0.07%Rd+0.03Rg 타입

±10mV @ 0.5V ~ 5V dc
±0.5% @ 5V~300V dc

결의1mV
왜곡<0.1% 가어 / <0.05% 타입
현재 출력
출력 범위 및 전력3×35A ac (L-N)각 450VA 최대
1×105A ac (3L-N)1200VA 최대
3×20A DC (L-N)각 300W 최대
정확성

± 1mA @ 0.2A ~ 0.5A ac
< 0.15%Rd+0.05Rg 가어
< 0.07%Rd+0.03Rg Typ. @ 0.5 ~ 35A ac

±5mA @ 0.2 A ~ 1 A dc
±0.5% @ 1A ~ 20A dc

결의1mA
왜곡<0.1% 가어 / <0.05% 타입
주파수 출력
범위5~1000 Hz
정확성< 1ppm @ 5~65 Hz
< 10ppm @ 65~450 Hz
<20ppm @ 450~1000 Hz
결의00.001 Hz
단계 출력
범위-360°~360°
정확성<0.05° 타이프 / <0.1° 가어
결의00.001°
보조 DC 전압 소스 (배터리 시뮬레이터)
범위0~300V @ 180W 최대
바이너리 입력
8쌍
입력 속성0~400Vdc / 잠재 자유
시간 결정<0.1ms
최대. 시간 측정999.999s
출력 시간0~25ms
바이너리 출력
4쌍
종류잠재적인 자유 릴레 접촉, 소프트웨어 제어
분쇄 용량

Vmax: 300Vac Imax: 4A Pmax: 1000VA
Vmax: 300Vdc Imax: 4A Pmax: 300W

동기화
동기화 모드외부 GPS (선택)
하모닉
겹쳐진 숫자2~20배
전력 공급 및 환경
명소 입력 전압110V/220V/230Vac 지정, ±10%
명목 주파수50/60Hz
허용 빈도45Hz~65Hz
전력 소비1500VA 최대
연결 유형표준 AC 소켓 60320
작동 온도0°C~55°C
저장 온도-20°C~75°C
습도<95%RH, 응축되지 않습니다.
다른 것
PC 연결RJ45 이더넷, 10/100/1000M
토착 터미널4mm 바나나 소켓
무게23.5kg
크기 (W x D x H)360×480×140mm
