K31 시리즈는 보호 검사자 이차 주입 시험 장비를 중계합니다

K31 Series relay protection tester secondary injection test equipment
K31 Series relay protection tester secondary injection test equipment

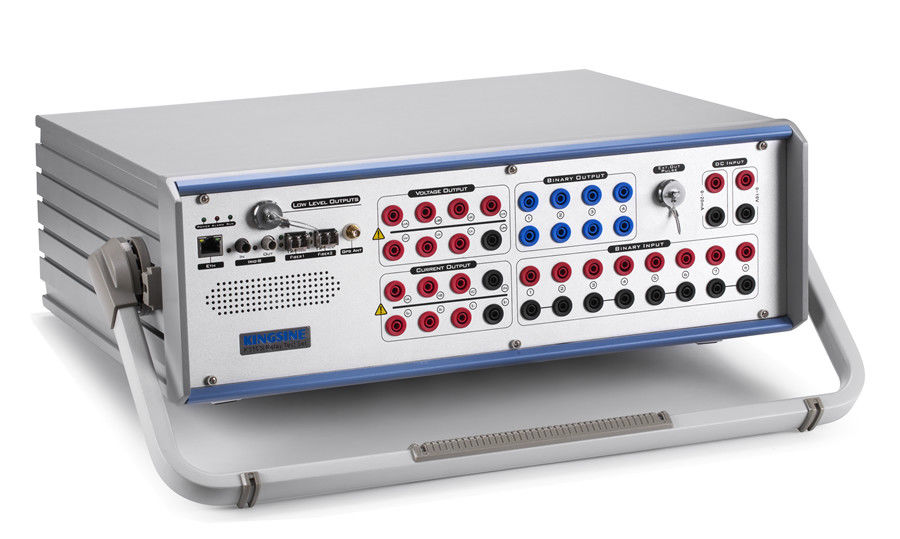

큰 이미지 :  K31 시리즈는 보호 검사자 이차 주입 시험 장비를 중계합니다

제품 상세 정보:

원래 장소: 중국
브랜드 이름: KINGSINE
인증: ISO9001,CE
모델 번호: K3163i

결제 및 배송 조건:

최소 주문 수량: 1 세트
배달 시간: 15 일
지불 조건: 미리 T/T, L/C
공급 능력: 50 세트 / 월
상세 제품 설명
하이 라이트:

방어적인 릴레이 검사자

,

릴레이 보호 검사자

한세트 디자인, 통합 IEC61850 SV & 거위, 붙박이 6I+4V 아날로그 채널 산출



GPS 및 IRIG-B, 및 다른 사람 전진 기능.





         ◆는 IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, 등 따랐습니다



         SMV와 거위 가장을 위한 ◆100/1000Mbit 섬유 항구



         ◆6x35A & 4x310V 독립적인 높은 짐 출력 채널



         ◆13는 독립적인 저수준 신호 산출에 수로를 열습니다



         ◆ AC/DC 측정 (8개의 수로 입력, 0.1 종류의 0-600V/0-5A의 자동 범위)



         ◆ 변형기 구경측정 (0.02 종류)



         ◆ 에너지 미터 구경측정 (기계 & 전자 미터)



         ◆ 3KHz에 일시적인 놀이 백업



         ◆ 라이트급 선수, <18kg>



         완전히 ◆ 기능 KRT 소프트웨어 테스트 단위



         자유로운 수선 및 일생동안에 정비의 ◆ 3 년 보증



         ◆ 무료 소프트웨어 향상





주문 참고.



모형 현재 산출 전압 산출
K3166 @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 7×130V @ 75VA
K3166i @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 7×310V @ 90VA
K3163 @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 4×130V @ 75VA
K3163i @ 850VA 최대/최대 3×70A 6×35A @ 450VA 최대 4×310V @ 124VA
K3130 최대 3×35A @ 450VA 최대 4×130V @ 75VA
K3130i 최대 3×35A @ 450VA 최대 4×310V @ 124VA





무슨 K31 시리즈가의 능력 있는 시험할 수 있는


품목 ANSI® 아니.
IEC61850 수 IEDs 릴레이 & 합치기 단위
거리 보호 릴레이 21
동기화하거나 동조성 체크 릴레이 25
Undervoltage 릴레이 27
방향 힘 릴레이 32
저류 또는 underpower 릴레이 37
부정적인 순서 overcurrent 릴레이 46
Overcurrent/배경 결함 릴레이 50
반대 시간 overcurrent/배경 결함 릴레이 51
동력 인자 릴레이 55
과전압 릴레이 59
전압 또는 전류 저울 릴레이 60
방향 overcurrent 릴레이 67
방향 지상 결함 릴레이 67N
DC overcurrent 릴레이 76
단계 각 측정하거나 밖으로의 단계 보호 릴레이 78
자동적인 reclosing 장치 79
빈도 릴레이 81
모터 하중 초과 보호 릴레이 86
차별 보호 릴레이 87
방향 전압 릴레이 91
전압과 힘 방향 릴레이 92
넘어지는 릴레이 94
전압 통제 릴레이
Overimpedance 릴레이, Z>
Underimpedance 릴레이, Z
타임 딜레이 릴레이







   독특한





◆ 10는 (6x35A & 4x310V) 산출에 수로를 열습니다, 각 출력 채널은 독립 동시 입니다



     크기, 단계 각 및 빈도 가치, DC의 AC 사인 파동을 주사할 수 있습니다의 통제 그리고 까지



     20x 고조파.



◆ 변하기 쉬운 건전지 시뮬레이터, DC 0-350V, 최대 140Watts.



◆ 13 최대 8Vac/10Vdc까지 저수준 수로 산출.



◆ 0-600V/0.1 종류에 있는 0-5A AC/DC 측정.



◆ 각종 릴레이의 시험을 위한 그래픽 시험 단위 그리고 템플렛



◆ 수동 모드에 있는 빠른 릴레이 테스트 시설



◆는 테스트 쏘고/수색/체크, 점 & 누르기



◆ RIO/XRIO 수입품 & 수출 시설



시험 (SOTF)를 비난하는 ◆ 켜



동적인 테스트를 위한 ◆ 전원 시스템 모형



◆ 붙박이 GPS와 IRIG-B sync 철저한 테스트



◆ 온라인 벡터 전시



◆ 자동적인 시험 결과는 추측합니다



◆ 자동적인 시험 보고서 창조



◆ 반대로 오려내기는 검출합니다, 틀린 배선은 경보를 연결하고 보호를 각자 보호하고, 과대 적재하고 과열합니다







모수



 전압 산출
 산출 범위 & 힘  4×310 V ac (L-N)  최대 124 VA 각각
 2×620 V ac (L-L)  최대 248 VA 각각
 3×350 V dc (L-N)  최대 140 W 각각
 정확도



 AC: <0>



 <0>



 DC: ±10mV @ <5v>
 해결책  1mV
 찡그림  <0>
 현재 산출
 산출 범위 & 힘  6×35A ac (L-N)  최대 450 VA 각각
 3×70A ac (2L-N)  최대 850 VA 각각
 1×100A ac (6L-N)  최대 1200년 VA
 3×20A dc (L-N)  최대 300W 각각
 정확도



 AC: <0>



 <0>



 DC: ±5mA @ <1a>
 해결책  1mA
 찡그림  <0>
 13 저수준 채널 산출
 양  13의 수로, 16의 핀 항공 소켓
 전압은 범위를 출력합니다  AC 0~8V, DC 0~10V
 현재 산출 범위  명목상 2mA의 10mA 최대 대기병
 출력 전력  ≥0.5VA
 정확도



 (0.01~0.8 Vrms):<0>



 (0.8~8 Vrms): <0>



 해결책  0.25mV
 찡그림 (THD%)  <0>
 빈도 & 단계 각
 주파수 영역  DC~1KHz의 3KHz 대기병
 빈도 정확도  ±1ppm
 빈도 해결책  0.001 Hz
 단계 범위  -360°~360°
 단계 정확도  <0>
 단계 해결책  0.001°
 IEC61850 섬유 & 거위 이더네트 포트 (선택적인 기능)
 섬유 항구



 양방 통신 2 x 100Base-FX, LC 유형



 (10/100Mbit, 이더네트 RJ45 유형에 선택)



 섬유 유형  62.5/125um (다수 광섬유, 주홍색)
 파장  1310nm
 거리를 전달하십시오  >1Km
 지시자



 Spd 녹색 (빛): 유효한 연결



 연결/행위 황색 (깜박거리기): 자료 교환



 주: 이 단위의 모든 기계설비는 능동태가 준비되어 있습니다
 보조 직류 전압 근원 (건전지 시뮬레이터)
 범위  최대 0~350V @ 140W
 정확도  0.5%Rg Guar.
 이원 입력
 양  8pairs
 유형  , 측정 적시고십시오/말리십시오
 문턱  10~600Vdc 또는 잠재력은, 풀그릴 해방합니다
 시간 해결책  100us
 Debounce 시간  0~25ms (통제되는 소프트웨어)
 시간 범위  무한한
 시간 과실  ±1ms @ 0.001~1s, ±0.1% @ >1s
 동전기 고립  각 2개 쌍으로 고립되는 4
 이원 산출 (릴레이 유형)
 양   4pairs
 유형



 잠재력 자유로운 릴레이 접점, 통제되는 소프트웨어



 틈 수용량 AC  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 틈 수용량 DC  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 이원 산출 (반도체 유형)
 양  4pairs
 유형:  열려있 수집가, 14의 핀 항공 소켓
 틈 수용량 DC



 5~15Vdc/5mA, 최대 10mA



 AC 허용 아닙니다



 응답 시간:  100us
 동기화
 동기화 형태



 GPS의 SMA 유형 안테나 연결관



 IRIG-B, FT3



 IEEE1588



 전력 공급 & 환경
 명목상 입력 전압  100~240Vac
 허용한 입력 전압  85~264Vac, 125~350VDC
 명목상 빈도  50/60Hz
 허용한 빈도  45Hz~65Hz
 전력 소비  최대 1500년 VA
 접속 방식  표준 AC 소켓 60320
 작용 온도  -10℃~55℃
 저장 온도  -20℃~70℃
 습도  <95>
 다른 사람
 PC 연결  RJ45 이더네트, 10/100/1000M
 지상에 놓는 맨끝  4mm 바나나 소켓
 무게  18 Kg
 차원 (W x H) D x  468×375×164 (mm)






추가 정보 (선택적인 단위)



 입력되는 DC 측정 (변형기 눈금 검사기)
 전압 입력  범위  0~±10V dc
 최대 입력  ±11V dc
 정확도  <0>
 입력 임피던스  1Mohm
 현재 입력  범위  0~±1mA/1~±20mA의 자동 범위
 최대 입력  600mA
 정확도  <0>
 입력 임피던스  15 옴
 입력되는 AC/DC 측정 (표준 미터)
 입력 양  8개의 수로 (이원 입력 쌍을 가진 혼합)
 전압 범위  0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V)
 전압 정확도  <0>
 현재 범위  0~5Arms (입력되는 죔쇠)
 현재 정확도  <0>
 표본 비율 10KHz
 입력 임피던스  600KΩ
 주파수 영역  45~65Hz의 정확도 < 0="">
 단계 정확도  0~360°, <0>
 일시적인 기록병
 입력 양  8개의 입력 채널 (이원 입력 쌍을 가진 혼합)
 기록병 시간  최대 50 SEC.
 에너지 미터 구경측정
 감지기 사용법  기계적인 미터/전자 미터
 감지기 산출  높은 레버: 저수준 >4.5V:<0>
 맥박 입력  1개 맥박 입력 포트
 맥박 범위  500KHz 맥박에 의하여 입력되는 최대.
 맥박 산출  1 트랜지스터 산출, 열려있 수집가, 5-15Vdc/5mA
