하이 라이트: | 디지털 방식으로 릴레이 시험,광학적인 디지털 방식으로 릴레이 시험 |
---|

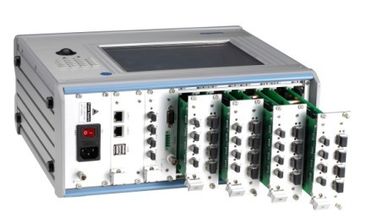

섬유 디지틀 보호 계전기 테스터 KF910
16 쌍 LC 광섬유 포트
표준 :IEC60044-7/8
출력 채널 :13개 채널
8 쌍 이원 입력
4 쌍 2진 출력
첨단 제품 설계 아이디어, 독점적 플러그 앤 플레이 모듈화 디자인, 각각 섬유판 카드는 4 채널 광섬유 포트를 제공합니다.
제도 도입
첨단 제품 설계 아이디어, 독점적 플러그 앤 플레이 모듈화 디자인, 각각 섬유판 카드는 4 채널 광섬유 포트를 제공합니다.
16 광섬유 포트, 12 광섬유 포트, 8 광섬유 포트와 4가지 광섬유 포트 다중 포트 구성이 자유로이 각각 고객 'S 다른 수요, 메뉴 서비스 선택을 충족시킵니다, 고효율, 서비스 추가.
삽입물 이중 코어 CPU 산업 컴퓨터, SSD 고체 상태 하드웨어, 9.7 길이 큰 LED 디스플레이, 1024×768 해상도 비율과 자동차 백라이트 규제, 이식 윈도우 XPE 운영체제 소프트웨어가 쉽게 사용자를 위해 사용하고, 정보 변압 스테이션에게 우수한 비전 느낌을 제공합니다.
기능 특성
1. 16 쌍 LC 광섬유 포트를 제공하고, / 전송 16 그룹 IEC61850-9-1, IEC61820-9-2 프레임 형상 샘플링 값을 받을 수 있고, 섬유 권력 시험 기능을 포함합니다 ;
2. 16 ST 출력 광섬유 포트와 2 ST 수신 광섬유 포트, IEC60044-7/8에 따른 출력 16 단체표준 FT3 서류 샘플링 값 메시지가 IEC60044-7/8을 따른 2 단체표준 FT3 서류 샘플링 값 메시지를 받는다고 규정하세요 ;
3. 거위 메시지 또는 출력의 정보를 가입하고 공개하고 보호하는 폐-루프 테스트를 실현하기 위해 2원체를 받으세요 ;
4. 테스트 소 신호 출력 보호, 13개 채널 소 신호 출력을 시뮬레이션합니다 ;
5. 이니티아티브리 시뮬라이트 IED는 시험을 받은 후 링크 중단에 의해 발생되는 시험된 장치 복잡을 피하기 위한 전원 연결이 멈춘 거위에 출판합니다 ;
6. 섬유 출력된 포트는 샘플링 값 또는 거위가 자유로이 규정될 수 있다는 것 이고 /에 가입하고 다중 다른 거위 제어 메시지를 출판합니다 ;
7. 샘플링 값 채널 기능, 채널 번호는 자유로이 설정될 수 있습니다, 최대 구성이 64개 채널일 수 있습니다 ;
8.자동차가 SCL (SCD, ICD, CID, NPI) 파일을 분석한다는 것을 구성 파일, 쉬운 시험에서의 샘플링 값의 자동 설정과 거위 메시지, 저장 샘플링 값과 거위 구성 메시지가 깨닫습니다 ;
9. MX로부터의 자동 탐색 보호 소자, 지식인 작동 박스의 섬유 디지털 신호는 샘플링 값과 거위 메세지의 자동차 구성 기능을 실현합니다 ;
10. 비정상적 주를 시뮬레이션하세요 (프레임, MIS (경영정보시스템) 순서, 비정상적, 메시지가 재전송하고 비정상적, 동기이탈에 관한 자료를 수집한 품질을 잃으세요).
11. 삽입물 GPS 타임 체킹 모듈, 섬유 IRIG-B 코드 IEEE1588 동기시간 체킹 기능.
KF910 주요 기술적인 매개 변수
광섬유 통신 인터페이스 |
|
타입 |
(100Mbit,Fiber,full-duplex) |
포트 번호 |
16 쌍 |
포토형 |
LC |
섬유형 |
62.5/125 μm 오렌지색인 멀티 모드 광섬유 |
파장 |
1310 nm |
전송거리 |
> 1 킬로미터 |
상태 표시 |
SPD는 (빛) 효과적인 접속을 녹색으로 만듭니다 날짜 교환으로, 린캑트 노랑색 (플래시) |
FT3은 좌현으로 향하게 합니다 |
|
표준 |
IEC60044-7/8 |
포트 번호 |
받기 위한 2, 보내기 위한 16 |
포토형 |
거리 |
파장 |
850 nm |
하위층 단일 아날로그 출력 |
|
출력 채널 |
13개 채널 |
세트 범위 |
AC :0~8 브르엠에스 (유효값) DC : 0~8 V |
정확성 |
<0.2% (0.1~0.8 브르엠에스) <0.1% (0.8~8 브르엠에스) |
결의안 |
250uV |
고조파 왜곡 |
(THD%)<0.1% |
주파수 범위 |
DC~1.0 킬로 헤르츠 |
주파수 정밀 |
0.002% (상용 주파) |
주파수 해상도 |
0.001Hz |
단계 |
0~359.9' 범위 0~359.9' |
단계 정확성 |
<0> |
위상 분해능 |
±0.1' |
2진 출력 |
|
수 |
16 쌍 (8 쌍 물리적 출력, 8 쌍 가공적 출력) |
타입 |
1-4 존재하지 않는 접촉은 어떤 극성 (소프트웨어에 의한 제어)도 가지고 있지 않습니다 |
AC 능력 |
Vmax :250V(AC)/Imax :3A |
DC 능력 |
Vmax :250V(DC)/Imax :1A |
이원 입력 |
|
수 |
8 쌍 |
이원 입력 |
0~300 V 또는 존재하지 않는 접촉 |
샘플링 주파수 |
10 킬로 헤르츠 |
시간 해상도 |
100 우리 |
맥스. 방법 시간 |
1.50×105 S |
타이밍 에러 |
±1ms (0.001s~1s) ±0.1%(1s~1.50×105 s) |
전기 절연 |
8 쌍 이원 입력. |
입력 임피던스 |
600 kΩ |
시간 동기화 |
|
GPS |
지원, 내부 통합 |
IRIG-B |
지원, 포토형 ST |
IEEE1588 |
지원, 포토형 LC |
PPS 차분 신호 |
아르 에스 422, 펄스스퍼스컨드 신호 1은 각각 수신을 위해 쌍이 되고, 보냅니다 |
기타 포트 |
|
RJ45 |
2 PC |
USB |
2 PC |
RS-232 |
1대 pc |
전원 공급기 |
|
정격 전압 |
220V (AC) |
전압을 허락하세요 |
90V ~ 264V (AC) 또는 127V~ 350V (DC) |
정격 주파수 |
50Hz |
주파수를 허락하세요 |
47~63Hz |
경향 |
3A(max) |
