제품 상세 정보:
결제 및 배송 조건:
|
| 입력: | AC100~240V,50/60Hz,0.7A | 출력: | DC15V,1.66A |
|---|---|---|---|
| 전송거리: | 1 킬로미터 | 애플리케이션: | IEC61588 타임즈 지와 다른 네트워크 메시지 |
| 디스플레이 화면: | 4.3'touch LCD 스크린 | 포토형: | 충돌 단말기 |
| 하이 라이트: | 포켓용 디지틀 보호 계전기 테스트,KF932 보호 릴레이 테스트,IEC61850 계전기 시험 장비 |
||

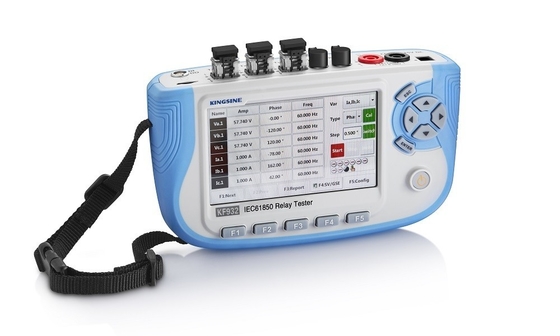

중계기 시험 세트 KF932 IEC61850을 시험하는 포켓용 디지틀 보호 계전기
중계기 시험 세트 KF932 IEC61850에 대한 기술
디지틀 보호 계전기에 적용되어 조치 & 제어 장치, IEC61850 동의 이에드스는 부서와 지국 제어 시스템 시험과 감지를 합병합니다 ;
다른 사용한 습관을 만나기 위해, 화면과 키패드를 터치하세요.
4400mAh 대용량 리튬 배터리, 10 시간 이상 연속 작업.
포터블에 쉬운 작은 사이즈.
중계기 시험 세트 KF932 IEC61850의 특징
거위, IRIG-B와 IEEE1588 메세지인 SV를 분석하고 지적 지국 관련된 표준을 기반으로.
SV, 거위 메시지 송신, 구독과 거위 메세지을 게시 를 경유하는 스마트 장치의 ● 받는 폐-루프 테스트 ;
● 단계 검출 기능은 다른 제어 블록을 분석하고 산정함으로써 달성됩니다 ; 경성 콘택의 이원 입출력은 측정의 정확도에 지적 작동 박스 전송 지연과 SOE에 완료될 수 있습니다 ;
단위 부품, 손실 프레임과 절대 지연 시간 측정의 통합을 이루기 위한 ● SV와 거위 예외 통계 해석과 동기화 기능.
작은 사이즈와 ●, 편의점과 강력한 측정의 터치 스크린 운영과 분석과 테스트 능력, 매우 지적 지국 운영을 만나기 위해, 유지관리와 보호의 디버깅, 감시와 제어 장치류, IED를 따른 IEC61850, 병합 장치와 국 제어 기구 시스템 감지와 위임 요구.
중계기 시험 세트 KF932 IEC61850의 상술
1 전원 공급기
|
전원 공급기 |
|
|
배터리 |
대용량 리튬 배터리 |
|
전원용 어댑터 |
입력 :AC100~240V,50/60Hz,0.7A |
2 소비 전력
|
소비 전력 |
|
|
소비 전력 |
6W |
|
일한 전력 공급 |
10 시간 이상 연속 작업 |
3개 통신 포트 인터페이스
|
광 이더넷 통신 포트 |
|
|
모델 |
100Base FX (100M 전 이중 광섬유망) |
|
포토형 |
LC |
|
사고 방식 |
1310nm |
|
전송거리 |
1 킬로미터 |
|
애플리케이션 |
IEC61588 타임즈 지와 다른 네트워크 메시지 |
|
광학 직렬 포트 통신 인터페이스 |
|
|
포트 번호 |
2 PC |
|
포토형 |
거리 |
|
사고 방식 |
62.5/125μmMultimode fiber,Wavelength850nm |
|
전송거리 |
1 킬로미터 |
|
애플리케이션 |
IRIG-B 타이밍 신호 송수신기, / 전송 IEC60044-7/8(FT3)를 받습니다 |
|
아날로그 입력 통신 인터페이스 |
|
|
포트 번호 |
1 쌍 |
|
포토형 |
충돌 단말기 |
|
경성 콘택 입출력 통신 인터페이스 |
|
|
포트 번호 |
2 쌍 |
|
포토형 |
충돌 단말기에 대한 항공 소켓 |
|
TF 카드 슬롯 인터페이스 |
|
|
포트 번호 |
1대 pc |
|
애플리케이션 |
/ 수출 테스트 리포트와 업그레이딩 소프트웨어를 저장하면서, 전체 스테이션 구조를 수입하기 위한 TF 카드는 문서를 기록하면서, 정리됩니다. |
|
아날로그 입력 통신 인터페이스 |
|
|
포트 번호 |
1 쌍 |
4개의 시간 신호
|
시간 신호 |
|
|
IRIG-B |
시간 정확도<1us typ=""> |
|
IEC 61588 |
시간 정확도<1us typ=""> |
5 기계적인 매개 변수
|
기계적인 매개 변수 |
|
|
디스플레이 화면 |
4.3'touch LCD 스크린 |
|
사이즈 |
176×100×58 밀리미터 |
|
중량 |
0.75 킬로그램 |
6가지 온도 범위
|
온도 범위 |
|
|
높이 |
≤5000m |
|
대기 온도 |
통상의 작동 온도 :-10~55C |
|
상대 습도 |
5%~95% |
|
대기압 |
60~106KPa |
중계기 시험 세트 KF932 IEC61850의 장점
|
아니오. |
분석 항목 |
분석 내용 |
|
SMV 측정과 해석 |
차단 |
자동적으로 3 광 포트와 1개의 광 인터페이스로부터의 SV 메세지를 가로챕니다 |
|
실효값 |
실시간 크기, 단계와 주파수의 디스플레이 채널 |
|
|
오실로그래피 |
파형의 실 시간 디스플레이 |
|
|
시퀀스 성분 |
실시간 정상 순 V1을 드러내고, 순서 V2를 부정하고, 진도의 긍정적 순서 V0을 0에 맞추고 단계적으로 시행하세요 |
|
|
힘 |
ABC 단계의 실 시간 디스플레이와 활동적인 3상, 무효 전력, 피상 전력과 역율 |
|
|
벡터그래프 |
3상 전압과 경향의 중요성과 위상 관계는 벡터 폼에 표시됩니다 |
|
|
고조파 |
실시간 막대 그래프의 모양으로 0 ~ 19 하모닉스를 드러내고, 고조파 내용을 보여주세요 |
|
|
메시지 매개변수 |
현재 메시지 매개변수, 초기 메시지와 분석된 메시지의 실 시간 디스플레이 |
|
|
비정상입니다 |
비정상이 메시지의 번호 |
|
|
부품 |
각각 부품에서 메시지의 번호 |
