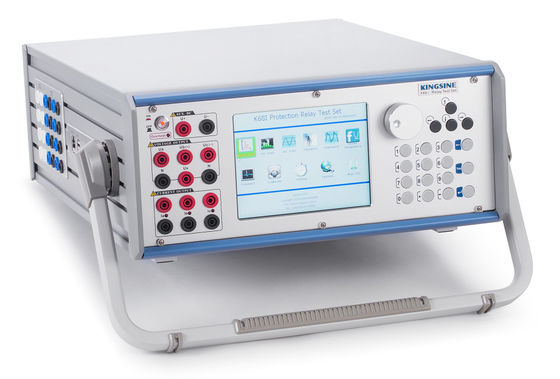

하이 라이트: | KINGSINE K68i,3상 계전기 시험 시스템,과전류 계전기 시험 시스템 |
---|
전부 세계의 편익을 시험하는 가장 비용 효율적 최고 분야
3x35A와 4x300V 독립적 큰 부담과 정확도 다중
경량, <20>
붙박이 6.4 " 참 색상 TFT LCD 디스플레이, 키보드와 회전 인코더가 완전히 랩탑 없이 제어됩니다
선택적인 것을 위한 향상 소프트웨어 시험 모듈
무상 수리와 일생 점검의 3-년 개런티
무료 소프트웨어 업그레이드
● | 7개 채널 (4x300V와 3x35A)는 출력합니다, 각각 다중이 독립적이고 AC 정현파와 최고 20x까지 하모닉스인 DC를 도입할 수 있는 진도, 위상각과 빈도 값의 동시발생의 제어입니다. |
● | 변하기 쉬운 배터리 시뮬레이터, DC 0-300V, 120Watts 최대. |
● | 수동 모드에 있는 빠른 중계기 시험 시설 |
● | 결점 테스트(SOTF)에 트세요 |
● | GPS 동기화 종단 대 종단 테스트 |
● | 온라인 벡터 표시 장치 |
● | 자동 시험 보고서 작성 |
● | 반대론자 클리핑은 탐색합니다, 틀린 배선이 알람을 연결시키고, 보호를 자체 보호하고 과적하고 과열합니다 |
● | DC 테스트 |
● | 교류시험 |
● | 거리 계전기 시험 |
● | 고조파시험 |
● | 주파수 시험 |
● | 8 쌍 이원 입력 |
● | 4 쌍 2진 출력 |
● | 미분 시험 |
● | 상태 열 시험 |
● | 시간 특성 테스트 |
● | 진행 거리 검사 |
● | 동기장치 테스트 |
● | 결점 반복 (결점 재생) |
항목 | 어떤 ANSI®. |
원방 보호 중계기 | 21 |
동기화시키 또는 동시성 점검 중계기 | 25 |
부족 전압 계전기 | 27 |
전력방향계전기 | 32 |
부족전류 또는 부족전력계전기 | 37 |
부순차 과전류 계전기 | 46 |
과전류 / 지락계전기 | 50 |
반한시 과전류 / 지락계전기 | 51 |
역율 계전기 | 55 |
과전압 계전기 | 59 |
전압 또는 전류 평형 계전기 | 60 |
방향성 과전류 계전기 | 67 |
지향성인 지락계전기 | 67N |
DC 과전류 계전기 | 76 |
위상-각측정 또는 동기 탈조 보호 릴레이 | 78 |
자동 재폐로계전기 | 79 |
주파수 계전기 | 81 |
모터 과부하 보호 릴레이 | 86 |
차별적 보호 릴레이 | 87 |
지향성인 전압 계전기 | 91 |
전압과 전력 방향 계전기 | 92 |
개폐 계전기 | 94 |
전압 조정 계전기 | |
오버르임피던스 중계기, Z> | |
언더임피던스 중계기, Z | |
시간 지연계 전기 |
전압 출력 | ||
출력범위 & 전원 | 4×300 V ac (L-N) | 120 VA는 각각 한계에 이릅니다 |
3×300 V dc (L-N) | 120 W는 각각 한계에 이릅니다 | |
정확도 | 2V ac에 있는 <>±2mV <0>2 %Rd+0.05Rg Typ. 2~300V ac에 <0>7 %Rd+0.03Rg 구아. 2~300V ac에 |
|
dc에 있는 <5v>±10mV ≥5V dc에 있는 ±0.5% |
||
전압 범위 | 범위 I : 30V | |
범위 II : 300V | ||
자동 범위 | ||
DC 상쇄 | <>10mV Typ. <>/ 60mV 구아 | |
결의안 | 1mV | |
왜곡 | <0>15%Typ. / 05% <0>구아. | |
현 생산량 | ||
출력범위 & 전원 | 3×35A ac (L-N) | 450 VA는 각각 한계에 이릅니다 |
1×105A ac (3L-N) | 1200 VA 최대 | |
3×20A dc (L-N) | 300W는 각각 한계에 이릅니다 | |
정확도 | ±1mA에서 <0> <0>15 %Rd+0.05Rg Typ. 0.5A~35A ac에 <0>07 %Rd+0.03Rg 구아. 0.5A~35A ac에 |
|
dc에 있는 <1a> ±5mA ≥1A dc에 있는 ±0.5% |
||
전류 범위 | 범위 I : 3A | |
범위 II : 35A | ||
자동 범위 | ||
DC 상쇄 | <3ma Typ=""> | |
결의안 | 1mA | |
왜곡 | <0>25%Typ. / 07% <0>구아. | |
주파수 & 위상각 | ||
주파수 범위 | DC, 5~1000Hz | |
주파수 정확도 | 5~65Hz에 있는 ±1ppm 65~450Hz에 있는 ±10ppm 450~1000Hz에 있는 ±20ppm |
|
주파수 해상도 | 0.001 Hz | |
위상 범위 | -360' ~360' | |
위상 정밀도 | <0>5' Typ. / <0> | |
위상 분해능 | 0.001' | |
Aux. DC 공급 전압원 (배터리 시뮬레이터) | ||
범위 | 120W 최대에 있는 0~300V | |
정확도 | 0.5%Rg 구아. | |
이원 입력 | ||
양 | 8 쌍 | |
타입 | 습식 / 건식, 최고 300Vdc까지 최대 입력 | |
시간 해상도 | 100us | |
샘플링률 | 10KHz | |
시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) | |
시간 범위 | 999.999s | |
타임에러 | ≤1s에 있는 ±1ms, >1s에 있는 ±0.1% | |
전기적 분리 | 1,2,3,4-8 쌍으로서 분리됩니다 | |
2진 출력 (중계형) | ||
양 | 4 쌍 | |
타입 | 제어된 잠재적 무료 중계기 접촉, 소프트웨어 | |
중단 능력 AC | Vmax : 400Vac / Imax :4A / 피맥스 :1000VA | |
중단 능력 DC | Vmax : 300Vdc / Imax :4A / 피맥스 :300W | |
동기화 | ||
동기화 모드 | (선택적인) 외부 GPS | |
전원 공급기 & 환경 | ||
명목상 입력 전압량 | 임명되는 110V/220/230V ac, ±15% | |
허용할 수 있는 입력 전압 | 85~264Vac, 125~350VDC, 자기보호 | |
공칭 주파수 | 50/60Hz | |
허용할 수 있는 주파수 | 45Hz~65Hz | |
소비 전력 | 1500 VA 최대 | |
접속 형태 | 표준 AC 소켓 60320 | |
작동 온도 | -10C~55C | |
저장 온도 | -20C~70C | |
습도 | <95> | |
다른 사람 | ||
PC연결 | RJ45 이더넷, 10/100M | |
접지단자 | 4 밀리미터 바나나 소켓 | |
중량 | 20.5 Kg | |
차원(W x D x H) | 360×450×140(mm) |
