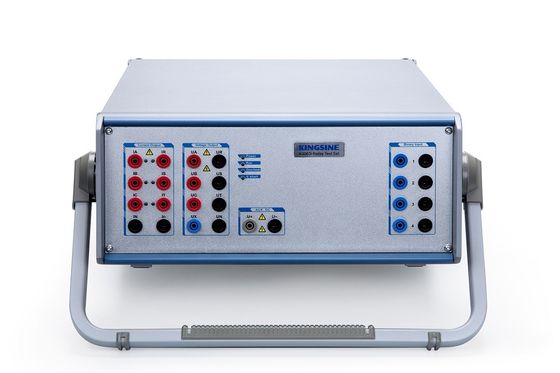

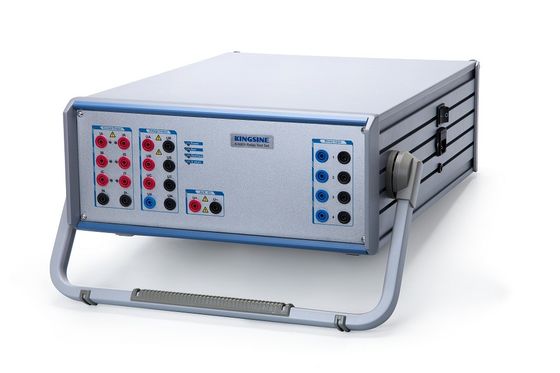

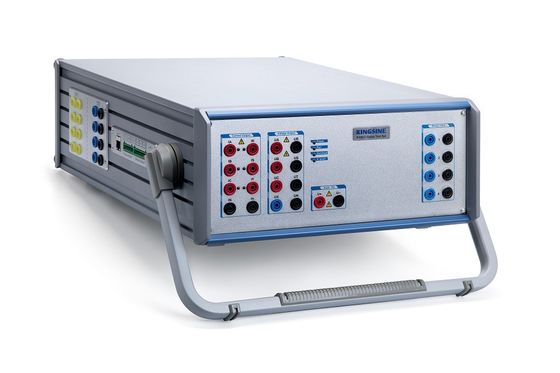

하이 라이트: | 가벼운 계전기 시험 시스템,KINGSINE K3063i,10 채널은 시험 시스템을 전달합니다 |
---|
고 정밀도와 강력한 6 위상 계전기 시험 세트와 위임 도구 ;
한 단일 패키지, 6x35A, 4x310V 아날로그에서 서방 & 정확도는 출력합니다 ;
지속적으로 확대되는 테스트 라이브러리 템플릿 ;
● | 완전계전기 시험 응용 |
● | 10개 채널 (6x35A와 4x310V)는 출력합니다, 각각 다중이 독립적이고 AC 정현파와 최고 60x까지 하모닉스인 DC를 도입할 수 있는 진도, 위상각과 빈도 값의 동시발생의 제어입니다. |
● | 변하기 쉬운 배터리 시뮬레이터, DC 0-350V, 140Watts 최대. |
● | 일시적 재생 최고 3KHz |
● | 완전히 기능 KRT 소프트웨어 시험 모듈 |
● | 그래픽 분석 모듈과 다양한 중계기의 시험을 위한 템플릿 |
● | 수동 모드에 있는 빠른 중계기 시험 시설 |
● | 슛 / 수색 / 점검, 점 & 클릭 테스트 |
● | 리오 / XRIO 수입 & 수출 설비 |
● | 결점 테스트(SOTF)에 트세요 |
● | 동적 시험의 전력 시스템 모델 |
● | 온라인 벡터 표시 장치 |
● | 자동 테스트 결과는 추측합니다 |
● | 자동 시험 보고서 작성 |
● | 인빌트 GPS 동기화 종단 대 종단 테스트 |
● | 반대론자 클리핑은 탐색합니다, 틀린 배선이 알람을 연결시키고, 보호를 자체 보호하고 과적하고 과열합니다 |
● | 무상 수리와 일생 점검의 3-년 개런티 |
● | 경량, <1>9.5Kg |
● | 무료 소프트웨어 업그레이드 |
● | 에너지 계량기 보정 (미케니컬과 전자 계량기) |
항목 | 어떤 ANSI®. |
원방 보호 중계기 | 21 |
동기화시키 또는 동시성 점검 중계기 | 25 |
부족 전압 계전기 | 27 |
전력방향계전기 | 32 |
부족전류 또는 부족전력계전기 | 37 |
부순차 과전류 계전기 | 46 |
과전류 / 지락계전기 | 50 |
반한시 과전류 / 지락계전기 | 51 |
역율 계전기 | 55 |
과전압 계전기 | 59 |
전압 또는 전류 평형 계전기 | 60 |
방향성 과전류 계전기 | 67 |
지향성인 지락계전기 | 67N |
DC 과전류 계전기 | 76 |
위상-각측정 또는 동기 탈조 보호 릴레이 | 78 |
자동 재폐로계전기 | 79 |
주파수 계전기 | 81 |
모터 과부하 보호 릴레이 | 86 |
차별적 보호 릴레이 | 87 |
지향성인 전압 계전기 | 91 |
전압과 전력 방향 계전기 | 92 |
개폐 계전기 | 94 |
전압 조정 계전기 | |
오버르임피던스 중계기, Z> | |
언더임피던스 중계기, Z | |
시간 지연계 전기 |
전압 출력 | ||
출력범위 & 전원 | 4×310 V ac (L-N) | 124 VA는 각각 한계에 이릅니다 |
3×350 V dc (L-N) | 140 W는 각각 한계에 이릅니다 | |
정확도 | ±2mV에서 <2v ac=""> <0> <0> | |
dc에 있는 <5v>±10mV ≥5V dc에 있는 ±0.5% |
||
전압 범위 | 범위 I : 30V | |
범위 II : 310V | ||
자동 범위 | ||
DC 상쇄 | <>10mV Typ. <>/ 60mV 구아 | |
결의안 | 1mV | |
왜곡 | <0>15%Typ. / 05% <0>구아. | |
현 생산량 | ||
출력범위 & 전원 | 6×35A ac (L-N) | 450 VA는 각각 한계에 이릅니다 |
3×70A ac (2L-N) | 850 VA는 각각 한계에 이릅니다 | |
1×100A ac (6L-N) | 1200 VA 최대 | |
3×20A dc (L-N) | 300W는 각각 한계에 이릅니다 | |
정확도 | ±1mA에서 <0> <0>2%Rd+0.01Rg Typ. 0.5A~35A ac에 <0>05%Rd+0.02Rg 구아. 0.5A~35A ac에 |
|
dc에 있는 <1a> ±5mA ≥1A dc에 있는 ±0.5% |
||
전류 범위 | 범위 I : 3A | |
범위 II : 35A | ||
자동 범위 | ||
DC 상쇄 | <3ma Typ=""> | |
결의안 | 1mA | |
왜곡 | <0>25%Typ. / 07% <0>구아. | |
주파수 & 위상각 | ||
주파수 범위 | 3KHz 과도 현상인 DC~1KHz | |
주파수 정확도 | ±0.5ppm | |
주파수 해상도 | 0.001 Hz | |
위상 범위 | -360' ~360' | |
위상 정밀도 | <0>2' Typ. / <0> | |
위상 분해능 | 0.001' | |
Aux. DC 공급 전압원 (배터리 시뮬레이터) | ||
범위 | 140W 최대에 있는 0~350V | |
정확도 | 0.5%Rg 구아. | |
이원 입력 | ||
양 | 8 쌍 | |
타입 | 습식 / 건식, 최고 300Vdc까지 최대 입력 | |
시간 해상도 | 10us | |
샘플링률 | 10KHz | |
시간을 디바운싱시키세요 | 0~25ms (제어된 소프트웨어) | |
시간 범위 | 무한대 | |
타임에러 | ≤1s에 있는 ±1ms, >1s에 있는 ±0.1% | |
전기적 분리 | 고립된 페어 별 | |
2진 출력 (중계형) | ||
양 | 4 쌍 | |
타입 | 제어된 잠재적 무료 중계기 접촉, 소프트웨어 | |
중단 능력 AC | Vmax : 400Vac / Imax :8A / 피맥스 :2500VA | |
중단 능력 DC | Vmax : 300Vdc / Imax :5A / 피맥스 :150W | |
2진 출력 (반도체형) | ||
양 | 4 쌍 | |
타이핑하세요 : | 오픈 콜렉터, 남자인 조합형 | |
중단 능력 DC | 5~15Vdc / 5mA, 10mA 최대 | |
응답 시간 : | 100us | |
동기화 | ||
동기화 모드 | SMA 유형 안테나 연결기인 GPS | |
전원 공급기 & 환경 | ||
명목상 입력 전압량 | 약속된 110V/220/230V ac | |
허용할 수 있는 입력 전압 | 85~264Vac, 125~350VDC, 자기보호 | |
공칭 주파수 | 50/60Hz | |
허용할 수 있는 주파수 | 45Hz~65Hz | |
소비 전력 | 1500 VA 최대 | |
접속 형태 | 표준 AC 소켓 60320 | |
작동 온도 | -10C~55C | |
저장 온도 | -20C~70C | |
습도 | <95> | |
다른 사람 | ||
PC연결 | RJ45 이더넷, 10/100M | |
접지단자 | 4 밀리미터 바나나 소켓 | |
중량 | 19.5 Kg | |
차원(W x D x H) | 360×450×140(mm) |
에너지 계량기 보정 하드웨어는 활동적이기 위해, 준비됩니다 | |
센서 용법 | 기계적 미터 / 전자 계량기 |
센서 출력 | 높은 수단 :>4.5V, 낮은 수준 :<0> |
펄스입력 | 1 펄스 입력 포트, 단지 유효한 5Vdc 높은 수준. |
펄스 범위 | 500KHz 펄스입력 맥스. |
펄스 출력 기구 | 1개의 트랜지스터 출력, 오픈 콜렉터, 5Vdc/5mA |
주문
모델 | 현 생산량 | 전압 출력 | 옵션 기능 |
K3066i | 450VA 최대에 있는 6×35A 850VA 최대에 있는 3×70A |
90VA 최대에 있는 7×310V | ● 에너지 계량기 Cal. |
K3063i | 450VA 최대에 있는 6×35A 850VA 최대에 있는 3×70A |
124VA 최대에 있는 4×310V | |
K3030i | 450VA 최대에 있는 3×35A | 124VA 최대에 있는 4×310V |
