하이 라이트: | 힘 질 감시 체계,휴대용 힘 질 해석기 |
---|

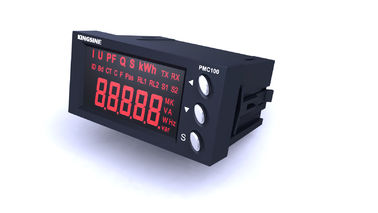

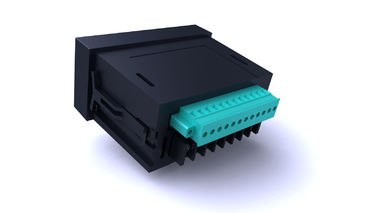

단상 다기능 전력계, 2 채널 PMC100
단상 전기 매개 변수 측정 및 에너지 미터링
전기 매개 변수 한계 경보, 릴레이 관련 경보 출력의 온라인 모니터링
지원 2 수로 DI / DO, 변환기 산출을 형성 할 수있다
MODBUS-RTU, RS485 통신 지원
개요
PMC100 시리즈 단상 디지털 파워 미터 사용자 정의, 모듈화, 고휘도 LED 디스플레이, 매우 아름 답 고 그랜드 채택; 저전력 마이크로 프로세서를 코어로 사용하여 모든 전기 매개 변수 측정 및 에너지 미터링을 구현합니다. 옵션으로 다양한 바이너리, 릴레이, 아날로그 출력 인터페이스를 구성하여 사용자의 다양한 요구를 충족시킬 수 있습니다. RS - 485 통신 포트를 통합, 쉽게 다양한 지능형 유통 시스템의 통합을 수행 할 수 있습니다. 제품 기능은 실용적이고 사용하기 쉽고 유지 보수가 용이합니다. 현장 장비 모니터링 및 제어, 전기 애플리케이션 전문가를위한 측정 지원 제공, SCADA 및 스마트 그리드에 대한 데이터 기반 제공, 효과적인 지능형 에너지 관리를위한 의사 결정 기반 제공.
기능
기능 | PMC100Z | PMC100C | PMC100P | PMC100F | PMC100U | PMC100I | PMC100N |
즉각적인 실제 가상 가치 |
|
|
|
|
|
|
|
흐름 | ◆ |
| ◆ |
|
| ◆ | ◆ |
전압 | ◆ |
| ◆ |
| ◆ |
| ◆ |
회수 | ◆ |
|
| ◆ |
|
| ◆ |
유효 전력 | ◆ |
| ◆ |
|
|
| ◆ |
반응성 | ◆ |
|
|
|
|
| ◆ |
역률 | ◆ | ◆ |
|
|
|
| ◆ |
에너지 |
|
|
|
|
|
|
|
활성 에너지 | ◆ |
|
|
|
|
| ◆ |
통신 |
|
|
|
|
|
|
|
RS485 / MODBUS 프로토콜 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
디스플레이 |
|
|
|
|
|
|
|
LED 디스플레이 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
다른 |
|
|
|
|
|
|
|
2 채널 DI | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
2 채널 DO | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
1 채널 AO : 4-20mA | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
2 채널 리미트 알람 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
지원 프로그램 온라인 업그레이드 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
기술 매개 변수
전기적 특성 | ||
측정 유형 | 단상 AC 시스템 | |
| 사이클 당 샘플링 속도 : 64 회 | |
데이터 새로 고침 빈도 | 1S | |
측정 정확도
| 흐름 | 0.2 % |
전압 | 0.2 % | |
힘 | 0.5 % | |
회수 | 0.05Hz | |
활성 에너지 | 1.0 % | |
AO | 1% | |
입력 전압 특성 | 측정 전압 | 0 ~ 600 V (직접 액세스) |
허용되는 과부하 | 1.2 회 / 연속 | |
입력 임피던스 | 1.8MΩ | |
입력 전류 특성 | 전류 측정 | 5A 또는 1A (CT Connect를 통해) |
허용되는 과부하 | 1.2 회 / 연속 | |
입력 임피던스 | <0.1Ω | |
이진 INPUT | 작동 전압 | 12 ~ 24 VDC (외부 전원 공급 장치) |
입력 임피던스 | 12KΩ | |
절연 전압 | 2KV | |
릴레이 출력 | 노드 유형 | 기계적 충격 |
노드 용량 | 220 VAC / 5A, 30 VDC / 5A | |
4-20mA DC 출력 | 개방 회로 전압 | 5VDC |
과부하 용량 | ≤200Ω | |
절연 전압 | 2KV | |
작동 전원 공급 장치 | 교류 | 85 ~ 265VAC / 45 ~ 65Hz |
DC | 100 ~ 300VDC | |
전력 소모 | <2.5W | |
기계적 성질 | ||
무게 | 0.3kg | |
IP 보호 등급 | 패널 IP52, 본체 IP30 | |
크기 | 96 X 48 X 72 mm | |
작동 온도 | -25 ~ 70 ℃ | |
보관 온도 | -40 ~ 85 ℃ | |
상대 습도 | 5 % - 90 % RH, 결로가 없을 것. | |
EMC | ||
정전기 방전 간섭 | IEC 61000-4-2, Level 4 | |
반 빠름 과도 전류 그룹 | IEC 61000-4-4, Level 4 | |
충격 방지 | IEC 61000-4-5, Level 3 | |
반 주파수 자기장 | IEC 61000-4-8, Level 3 | |
전기 절연 성능 | ||
절연 저항 | GB / T13729,> 50MΩ | |
주파수 내전압 | GB / T13729, AC 2KV 50Hz / 1 분 | |
임펄스 전압 | GB / T13729, 5KV, 1.2 / 50us |
