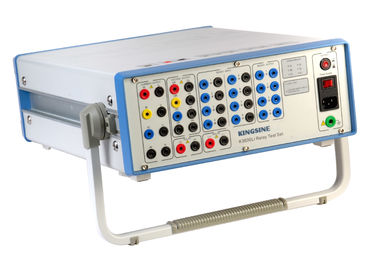

결함 방아쇠를 위해 K3030Li를 시험하는 7개의 출력 채널 보호 릴레이

7 Output Channels Protection Relay Testing K3030Li for Fault Trigger
7 Output Channels Protection Relay Testing K3030Li for Fault Trigger

큰 이미지 :  결함 방아쇠를 위해 K3030Li를 시험하는 7개의 출력 채널 보호 릴레이

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Kingsine
인증: ISO9001,CE
모델 번호: K3030Li

결제 및 배송 조건:

최소 주문 수량: 1 세트
배달 시간: 15 일
지불 조건: T는 / T 사전에 l/C
공급 능력: 50 세트 / 달
상세 제품 설명
하이 라이트:

보호 릴레이 테스트 훈련

,

릴레이 보호 검사자

장애 발생시 7 개 출력 채널 보호 릴레이 테스트 K3030Li

독특한 전원 스위치 및 증폭기 기술
4 쌍 바이너리 출력
전력 : 1000VA
공칭 주파수 : 47Hz-65Hz

쉬운 조작을위한 친절한 PC 소프트웨어!

K30 시리즈 릴레이 테스터는 귀하의 필요에 따라 친절한 PC 소프트웨어가있는 해외 사용자를위한 극도의 디자인입니다.

1. 독특한 자기 보호 시스템은 장비가 작동 중일 때 강력한 보호 기능을 보장합니다.

네트워크가 비정상 인 경우 출력을 중지합니다.
2. 유일한 힘 스위치 및 증폭기 기술, 그래서 산출 정밀도 및 힘 효율성 및 요인

국제적인 에너지 절약 및 환경 보호 경향에 부합하는 증가;
3. 주택 접지 시험 및 외부 전압 입력의 경보 기능으로 개인 안전 보장

보안;
4. 내부 및 외부 테스트 기능, 자체 교정 기능,

오실로그래프, 각 오실로 그래프의 지속 시간은 50S에 도달합니다 (옵션 기능).
5. 독립적 인 Aux. 테스트 한 장치에 DC, 0 ~ 300V / 0.6A (Poleless and adjustable);
6. 트랜스 듀서 및 에너지 미터 테스트 기능 (옵션 기능);
7. 독특한 출력 모니터링 기능과 Pre-curve-tracing 기능을 제공하는 테스팅 인터페이스.

현장 분석;

K3030Li의 기술 데이터

전압 발생기

환경

범위

4 상 AC (LN)

4 x 0 ... 300 V

2 상 AC (LL)

2 x 0 ... 600 V

4 상 AC (LN)

4 x 110VA, 0 ... 300V에서

2 상 AC (LL)

2 x 110VA, 0 ... 600 V에서

정확성

0.07 % 판독 값 + 0.03 % 범위 는 0 ... 300 V에서 보장 됩니다.

0-300V에서 일반적인 <0.02 % 판독 값 + 0.01 % 범위

해결

1mV

전류 발생기

환경

범위

3 상 AC (LN)

3 x 0 ... 30 A

1 상 AC (2L-N)

1 x 0 ... 60 A

1 상 AC (3L-N)

1 x 0 ... 90 A

3 상 AC (LN)

3x 450VA, 0 ... 30A

1 상 AC (2L-N)

1x 600VA, 0 ... 60A

1 상 AC (3L-N)

1 x 1500VA, 0 ... 90A (최대)

정확성

0.07 %의 읽기 + 0.06 %의 범위는 0-30A에서 보장됩니다.

<0.02 % 판독 값 + 0 ~ 30A에서 일반적인 0.02 % 범위

해결

1mA

발전기, 일반

회수

범위

0 ... 1000 Hz

정확도 / 드리프트

오류 <0.001Hz에서 10 ... 65Hz,

65Hz에서 오류 <0.01Hz ... 450Hz

450Hz ~ 1000Hz에서 오류 <0.02Hz

해결

0.001Hz

단계

범위

- 360 ° ... + 360 °

정확도 / 드리프트

오류 <0.2 °

해결

0.1 °

시간제 노동자

범위

무한

정확도 / 드리프트

오류 <0.1ms

직류 발전기

전압 범위

0 ... 300V / 110W

전류 범위

0 ... 20A / 300W

정확성

<0.07 % 판독 값 + 0.03 % 범위는 0-300V에서 보장됩니다.

<0.04 % 판독 값 + 0 ~ 300V에서 일반적인 0.02 % 범위

<0.14 % + 0.06 % 범위는 0-20A에서 보장됩니다.

<0.05 % 판독 값 + 0 ~ 20A에서 일반적인 0.02 % 범위

해결

1mA; 1mV

보조 전원

범위

0 ... 300V / 110W

2 진 입력

번호

8 쌍

호환 전압

10V ... 250V DC

2 진 출력

번호

4 쌍

생산 능력

250V / 3A AC / DC

동기화

동기화 모드

GPS

고조파

고조파 오버랩 시간

2 ... 20 번

전원 공급 장치

공칭 입력 전압

85V ... 264V ac

1000VA

공칭 주파수

47Hz ... .65Hz

환경 조건

작동 온도

-5 ° C ... 55 ° C

보관 온도

-20 ° C ... 75 ° C

습도 범위

5 % ~ 90 %, 비 응축

무게

17.5 KG

치수

480 (D) × 140 (W) × 360 (H) mm

PC 연결

RJ45

K30 시리즈 보호 릴레이 테스트 세트 :

모델

채널

AC 출력

K3063i / K3063Li

10 개의 출력 채널

6 * 30A / 3 * 40A / 4 * 300V

K3030i / K3030Li

7 개의 출력 채널

3 * 30A / 4 * 300V

K3066

13 개의 출력 채널

6 * 20A / 3 * 40A / 7 * 130V

K3063

10 개의 출력 채널

6 * 20A / 3 * 40A / 4 * 130V

K3040

7 개의 출력 채널

3 * 40A / 4 * 130V

K3030

7 개의 출력 채널

3 * 30A / 4 * 130V

주요 기능 :

항목

IEEE (R) No.

동기화 릴레이



결함 트랜스퍼



GPS 동기화



과전류 계전기

50/76

역 시간 과전류 계전기

51

과전류 계전기

37 세

지락 릴레이

50

방향성 과전류 계전기

67

방향 지락 릴레이

67N

과전압 계전기

59

저전압 릴레이

27

방향성 전압 릴레이

91

지향성 전력 릴레이

32

역률 계전기

55

차동 보호 (차동 회로)

87

거리 보호 장비 (단계별)

21

네거티브 시퀀스 과전류 릴레이

46N

모터 과부하 보호

51/86

자동 리 클로저 장치

79

트리핑 릴레이

94

전압 조정 릴레이



과도 임피던스 릴레이, Z>



저 임피던스 릴레이, Z



시간 지연 릴레이
