제품 상세 정보:
결제 및 배송 조건:
|
| 공칭 전압: | 220V/110V (AC) | 허용 전압: | 85 - 265 VAC ;127V~350V(DC) |
|---|---|---|---|
| 공칭 주파수: | 50Hz | 무방한 주파수: | 47-63HZ |
| 경향: | 10A 맥스 | 소비 전력: | 1200VA 최대 |
| 하이 라이트: | IEC 61850 보호 릴레이 테스터,220V 보호 릴레이 테스터,IEC 61850 KF86 |
||

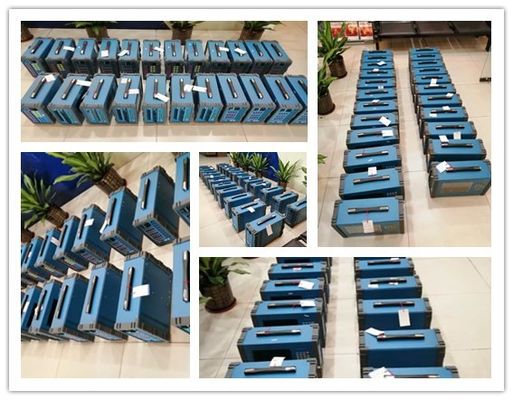

상응하는 IEC61850 보호 릴레이 테스터
기술의 중계기 테스트를 동기화시킵니다
계전 보호 마이크로컴퓨터 평가 소자는 확실히 그리고 안전하게 전기 전력 시스템을 운영함에 있어 중요한 역할을 합니다. 그것은 시험 장치가 마이크로컴퓨터 보호, 계전 보호, 자극 측정, 고장 기록 장치의 전문 분야에 사용했다는 것 입니다.
지적 중계기 테스터의 특징
| ● | 아날로그 (6x130V 전압, 6x20A 경향)과 IEC61850 SMV로 메세지는 동시에 출력합니다 ; |
| ● | 짜맞춘 듀얼 코어 cpu 산업용 컴퓨터, 짜맞춘 대용량 SSD 단단한 드라이브 ; 운영 체제 내장된 윈도우즈 7 ; 9.7 인치 참 색상 LCD 스크린, 1024×768 결의안, 터치 스크린 작동. 오프라인 또는 온라인으로 일할 수 있습니다 ; |
| ● | LC 광 포트의 8 쌍을 제공하고, 기어 할 수있과 IEC61850-9-1, IEC61850-9-2 프레임 포맷 표본값의 36개 채널을 받습니다 ; 광학력 시험 기능으로 ; |
| ● | 6 ST 출력 광 포트를 제공하세요, 그러면 2 ST는 광 포트를 받으며, 그것이 IEC60044-7/8 (FT3) 포맷에 따라 표본값 메세지의 6 일련을 출력할 수 있습니다 ; IEC60044-7/8 상술 표본값 메세지의 FT3 포맷의 2 일련을 받을 수 있습니다 ; |
| ● | /를 가입할 수 있고 거위 정보 또는 출력을 발표하고, 스위칭을 받고, 보호의 폐-루프 테스트를 실현합니다 ; |
과전류 계전기 시험 세트의 상술
| AC 전류 원천 | |
| 크기 & 전원 | 90VA에 있는 6×20A는 각각 한계에 이릅니다 ; 180VA에 있는 3×40A는 각각 한계에 이릅니다 ; |
| 정확도 | ±1mA에서 <0> <0> <0> |
| 범위 | 범위 I : 2A 범위 II : 20A 자동 범위 |
| DC 상쇄 | <3ma Typ=""> |
| 결의안 | 1mA |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 전류원 | |
| 크기 & 전원 | 50W 최대에 있는 6×10A |
| 정확도 | ≥1A에 있는 <1a> ±0.2%에 있는 ±5mA |
| 어센즈 / 하락 응답 | <100us> |
| 교류 전압 소스 | |
| 크기 & 전원 | 65VA에 있는 6×130V는 각각 한계에 이릅니다 |
| 정확도 | ±2mV에서 <2v> <0> <0> |
| 범위 | 범위 I : 13V 범위 II : 130V 자동 범위 |
| DC 상쇄 | <10mv Typ=""> |
| 결의안 | 1mV |
| 왜곡 | <0> |
| 어센즈 / 하락 응답 | <100us> |
| DC 공급 전압원 | |
| 크기 & 전원 | 75W 최대에 있는 6×150V 150W 최대에 있는 1×300V |
| 정확도 | ≥5V에 있는 <5v> ±0.2%에 있는 ±10mV |
| 어센즈 / 하락 응답 | <100us> |
| 주파수 & 위상각 | |
| 주파수 범위 | DC ~ 1000Hz, 3000Hz 과도 현상 |
| 주파수 정확도 | ±0.5ppm |
| 주파수 해상도 | 0.001Hz |
| 위상 범위 | -360' ~360' |
| 위상 정밀도 | <0> |
| 위상 분해능 |
0.001' |
주파수 계전기 시험 시스템의 이점
선택 사양 모듈 :IEC61850은 작용합니다 :
| ● | IEC61850 샘플링 값과 거위가 완전히 따릅니다 ; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | 동시에 샘플링 값과 아날로그 신호 또는 가입자를 출력하고 거위 메시지와 중계 접촉점 바이너리 입출력 함수를 출판할 수 있습니다. |
| ● | 최고 36까지 샘플링 값 채널은 매핑될 수 있습니다. |
FAQ
큐 : 계전 보호 테스터는 임피던스 곡선을 보여줄 수 있습니까?
한 : 예.
큐 : 당신의 기술적인 장점이 무엇입니까?
한 : 10 킬로그램, 초소형 크기 (390mm*256mm*140mm) 쉬운 캐리 온 비행 journey.6x20A, 6x130V 아날로그 출력 채널.
큐 : 보증기간은 어떻게 되나요?
한 : 무상 수리와 일생 점검의 3-년 개런티
