삼상 다기능 파워 미터 / 모니터링 미터 PMC72

중국 삼상 다기능 파워 미터 / 모니터링 미터 PMC72 협력 업체
삼상 다기능 파워 미터 / 모니터링 미터 PMC72 협력 업체

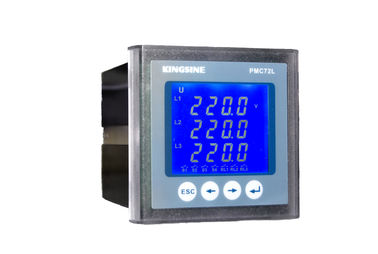

큰 이미지 :  삼상 다기능 파워 미터 / 모니터링 미터 PMC72

제품 상세 정보:

원래 장소: 심천, 중국
브랜드 이름: KINGSINE
인증: ISO9001:2008 CE SGS
모델 번호: PMC72L

결제 및 배송 조건:

최소 주문 수량: 10pcs
배달 시간: 십오일
지불 조건: T는 / T
Contact Now
상세 제품 설명



미터 PMC72를 감시하는 삼상 다기능 힘 미터/



파란 역광선을 가진 큰 LCD 디스플레이
넓은 온도 편차
광각 전시



 기능 특징

  • 서기가를 위해 전기 매개변수 측량을 달성하는 22, 광동적 범위 미터로 재는, 전기 에너지 고정확도를 채택합니다;
  • 전기 매개변수에 한계 경보 감시, 경보 산출 릴레이 협회;
  • 2 수로 DI/DO의 1 수로 전기 에너지 맥박 산출을 지원하십시오;
  • MODBUS-RTS 표준 프로토콜을, RS-485 커뮤니케이션 지원하십시오.

개관



          PMC72 시리즈 삼상 전기 감시 미터는 세그먼트 유형 LCD 스크린, 아름답고 및 웅대한, 경조를 채택합니다; 중핵으로 고속 프로세서로, 22 서기를 사용하는 전기 매개변수, 광동적 범위 미터로 재는, 전기 에너지 고정확도의 측량. 선택 각종 쌍성, 릴레이, RS-485 커뮤니케이션 단위를 형성할 수 있고, 쉽게 각종 지적인 분배 제도의 통합을 성취할 수 있습니다.



시리즈 모형

  • PMC72-I 삼상 디지털 방식으로 현재 미터
  • PMC72-U 삼상 디지털 방식으로 전압 미터
  • PMC72-P 삼상 디지털 방식으로 힘 미터
  • PMC72-C 삼상 디지털 방식으로 동력 인자 미터
  • PMC72-Z 삼상 전기 감시 미터
  • PMC72L-I PMC72-L-I 삼상 LCD 스크린 현재 미터
  • PMC72L-U PMC72L-U 삼상 LCD 스크린 전압 미터
  • PMC72L-P PMC72L-P 삼상 LCD 스크린 힘 미터
  • PMC72L-C PMC72L-C 삼상 LCD 스크린 동력 인자 미터
  • PMC72L-Z PMC72L-Z 삼상 전기 감시 미터

신청

  • 산업 배급 자동화 체계
  • 발전소 보조 체계
  • 변전소 자동화 체계
  • 에너지 관리 체계
  • 지적인 저택 전자 공학
  • 높은 & 낮은 전압의 스위치 장치

기능 특징



제품 모형

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

즉석 진짜 사실상 가치











현재 단일 위상 & 중립 선





전압 선/선 & 단계/선





주파수









유효 동력 3 단계 & 단일 위상







민감하는 힘 3 단계 & 단일 위상









동력 인자 3 단계 & 단일 위상







에너지











활동적인 에너지 1 수로 맥박 산출









민감하는 에너지









커뮤니케이션











MODBUS-RTU 의정서

전시











LCD 또는 LED

다른 사람











지원 프로그램 온라인 향상

선택적인 기능











1개의 수로 RS-485

2 수로 디디뮴

2 수로는

2 수로는 경보를 제한합니다





기술적인 매개변수



전기 특성

측량 유형

삼상 3 철사 AC 체계

삼상 사선식 AC 체계



표본 추출 속도: 주기 당 64 시간

자료는 재생율을

1S

측량 정확도

현재

0.5%

전압

0.5%

0.5%

주파수

0.05Hz

활동적인 에너지

1.0%

민감하는 에너지

2.0%

AO

1%

입력 전압 특성



측정 전압

(직접 연결되는) 3 X 220/380V

(CT에 의해 연결되는) 3 X 57.7/100V

허용된 짐

1.2 시간/지속

입력 임피던스

1.8MΩ

입력 현재 특성

측정 현재

(CT에 의해 연결되는) 5A 또는 1A

허용된 짐

1.2 시간/지속

입력 임피던스

<0>

이원 입력

일 전압

수동적인 건조한 접촉 (건축된 in+15VDC 전력 공급)

입력 임피던스

5KΩ

고립 전압

2KV

릴레이 산출

마디 유형

기계적인 충격

마디 수용량

220 VAC/5A 30 VDC/5A

작동 전력 공급

AC

85~265 VAC/45-65Hz

DC

100~300 VDC

전력 흩어지기

< 3W="">

기계적 성질

무게

0.5kg

IP 보호 급료

위원회 IP52의 몸 IP30

크기

72X 72 x 95mm

작용 온도

-10~55℃

저장 온도

-20~70℃

상대 습도

5% - 90%RH의 응축 없음

EMC

정전기식 방전 방해

IEC 61000-4-2의 수준 4

반대로 빠른 일시적인 맥박의 그룹

IEC 61000-4-4의 수준 4

반대로 충격

IEC 61000-4-5의 수준 3

반대로 주파수 자기장

IEC 61000-4-8의 수준 3

전기 절연제 성과

절연 저항

GB/T13729, >50MΩ

주파수 반항 전압

GB/T13729, AC 2KV 50Hz /1min

전류 전압

GB/T13729,5KV, 1.2/50us



선택 가이드



명세:  PMC72A-B-C-D-E-F

모형 명세:

PMCL

LCD 디스플레이

PMC72

디지털 표시 장치

B는 유형을 의미합니다

I

3 단계 현재 미터

U

3 단계 전압 미터

P

3 단계 힘 미터

C

3 단계 동력 인자 미터

Z

미터를 감시하는 3 단계 힘

C는 현재 정격 측량 전압을 의미합니다

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

D 체계 주파수

1

50Hz

2

60Hz

E 작동 전력 공급

1

100~300VDC, 85~265VAC/45~65Hz

F 선택적인 기능

S

2 수로 쌍성 입력

R

2 수로 릴레이 산출

C

1개의 채널 RS485



보기: 순서 모형은: PMC72L-I-3-1-1-SR

현재 미터가 측정을 평가한 PMC72L 3 단계 발광 다이오드 표시 220/380V 5A의 체계 주파수 50Hz이다는 것을 의미합니다, 전력 공급은 85~265VAC/45~65Hz입니다, 선택권은 2 수로 이원 입력 및 2 수로 릴레이 산출입니다.
