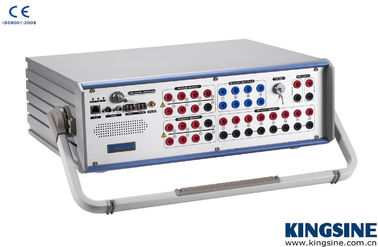

| 브랜드 이름: | KINGSINE |
| 모델 번호: | K3163i |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15 일 |
| 지불 조건: | 미리 T/T, L/C |
| 부문 | ANSI® 번호 |
| IEC61850 숫자 IEDs 릴레이 & 융합 단위 | |
| 원격 보호 리레 | 21 |
| 동기화 또는 동기화 확인 릴레 | 25 |
| 저전압 릴레 | 27 |
| 방향 전력 릴레 | 32 |
| 전류 이하 또는 전력 이하의 릴레 | 37 |
| 음계열 과류 릴레 | 46 |
| 초류/지질 결함 릴레 | 50 |
| 역시간 과류/지질 결함 릴레 | 51 |
| 전력 요인 릴레 | 55 |
| 초전압 릴레 | 59 |
| 전압 또는 전류 균형 릴레 | 60 |
| 방향 초류 릴레이 | 67 |
| 방향적인 지상 결함 릴레 | 67N |
| DC 과류 릴레 | 76 |
| 단계 각도 측정 또는 단계 밖 보호 릴레 | 78 |
| 자동 재닫기장치 | 79 |
| 주파수 릴레이 | 81 |
| 모터 과부하 보호 릴레 | 86 |
| 차차 보호 릴레 | 87 |
| 방향전압 릴레이 | 91 |
| 전압 및 전력 방향 리레 | 92 |
| 트리핑 릴레 | 94 |
| 전압 조절 릴레 | |
| 오버임피던스 릴레, Z> | |
| 저저저장 릴레, Z | |
| 시간 지연 릴레 |
에너지 미터 캘리브레이션은 전자 및 전자 기계에 사용되는 에너지 미터의 모듈을 테스트하는 데 특화되어 있습니다.이 데이터는 추가 사용을 위해 저장할 수 있습니다., 사용자는 에너지 계측기 모듈의 기본 매개 변수 인터페이스를 사용하여 모듈의 상자에 저장된 모든 에너지 계측기 설정을 기본으로 수입할 수 있으며 사용자는 확인, 편집,에너지 계측기의 목표를 삭제하고 추가합니다.. 보기, 편집, 삭제 및 추가 부분에서 다음을 클릭하면 새로운 추가 및 편집이 자동으로 처리됩니다.
에너지 미터 캘리브레이션 소프트웨어 인터페이스
매개 변수 설정
피그 테스트 보기
등급 전류: 에너지 계측기의 등급 전류
펄스 상수 (Pulse/KWh): 에너지 미터의 펄스 상수를 검사합니다.
가열 시간: 에너지 계측기의 가동 사전 조건화 시간을 테스트합니다.
시작 시간: 에너지 시간 시작 시간.
환경 온도: 현재 시험 중인 환경 온도
상대 습도: 현재 시험 중 상대 습도
피그 테스트 보기
미터 유형: 선택 4-선, 3-선, 단일 단계 에너지 미터, 활성 전력, 반응 전력, 가시 전력
미터 상수: 에너지 미터 펄스 상수
방향: 에너지 미터에서 에너지 펄싱 신호 출력 및 에너지 펄싱 신호 입력이 있습니다. 외부 포트는 에너지 펄싱 신호 출력, 내부 포트는 에너지 펄싱 신호 입력입니다.장치에 의해 검증 때 펄싱 신호 에너지 미터, 내부 항구로 설정됩니다.
펄싱 타입: 에너지 펄싱 신호 타입, 상승 및 하락을 선택할 수 있습니다.
CT/PT 비율: 트랜스포머 비율 설정
인증: 시험자의 서명
설정 시간: 에너지 계측기의 안정적인 출력 시간
펄스/토레이션: 에너지 미터의 각 원에 대한 펄스 수
클래스: 에너지 미터급
1) 테스트 연결
피그 테스트 연결
에너지 펄싱 입력 테스트 라인 사용 및 공급 제조업체의 표준 테스트 라인
2) 시험 절차
소프트웨어에서 에너지 계측기의 각 매개 변수를 6 장에 따라 설정합니다.5.2 명령어, 테스트 포인트를 추가하고, 테스트를 시작하면, 테스트 장치는 실제 출력 전압, 전류, 단계 및 출력 시간을 통해 에너지 미터에 출력 에너지 값을 계산합니다.에너지 계측기가 테스트 장치 출력 에너지를 동시에 수신 한 후, 그것은 시험 장치에 대응하는 에너지 펄싱 신호를 출력, 시험 장치는 에너지 값을 출력하고 준비하는 에너지 펄싱 신호를 수신,그 다음 현재 테스트 포인트 오류를 계산하여 테스트 결과를 결정합니다..
비디오
비디오
비디오
비디오
|
|
