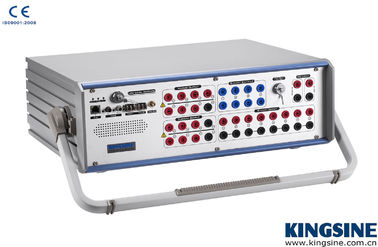

계전기 시험 장비 K3063i 2차 주입 시험 세트 CE 승인

1부 : 특징

1.전압, 전류, 주파수, 세력, 임피던스, 고조파, 차이와 동시성 중계기의 모든 종류는 손으로 또는 자동적으로 시험될 수 있습니다 ; 공간과 제로 순서 보호 소자는 고정값으로 확인될 수 있고 보호 소자을 판단하는 거리 시험이 결점의 다양한 종류를 시뮬레이션함으로써 계속 옮겨질 수 있습니다 ; 마이크로컴퓨터 기반인 디지털과 디지털 변환장치 수 있는 자동적으로 GPS 촉발 기능으로, 생성기 트랜스 세트를 위해 차별적 혼신 보호 비율 금지 곡선과 더불어 스캐닝됩니다 ;

2.신뢰성은 도구와 설치된 온도 감응 스위치와 측정자에서 네 고전력 배기팬들과 함께, 그것의 유일한 방열 부분에 의해 보증됩니다 ; 이것들은 일하여 강전류와 오랜 시간 동안 우수한 안정성과 신뢰성을 보장합니다. 전류원 자체는 이미 경보하여 개방 회로 보호와 개방 회로의 기능을 소유했습니다 ; 전압원은 단락 회로 방지 기능과 미스 배선 결정과 놀라운 셀프-로킹 기능과 더불어 파쇄 왜곡 검출을 가지고 있습니다. 그것은 출력 파형의 동적 모니터링을 수행하고 그것을 드러낼 수 있습니다.

3.가능한 다양한 배선 연결 방법을 만드는 놀림 접점과 전기 전위 접촉의 적합한 입력 접촉을 분리했습니다.

4.그것을 더 분야 디버깅에게 편리하게 하면서, 채널이 보조 직류전압을 위한 7-채널 전압 출력을 가지고 있습니다.

5.오프라인 작업 기능을 향상시켰고, 그것이 독립적으로 임의적이고 끊임없이 조정할 수 있는 크기, 단계와 주파수로, 7단계 전압과 6상 경향을 출력할 수 있습니다. 작동하도록 쉽,와 차이니스-잉글리쉬 인터페이스가 임의로 바뀔 수 있습니다. 그것이 독립적으로 운영하고 있고, 주파수, 권력, 임피던스, 조화 미분인 다양한 DC의 이동 값과 시간을 시험하기 위한 수동 자동 방법과 동시성 성화와 속도일 수 있고, 제로 배열 보호 소자가 고정값으로 확인될 수 있고 보호 소자을 판단하는 그룹 테스트가 여러가지 유형의 결점과 디지털 변환장치를 시뮬레이션함으로써 계속 옮겨질 수 있을 때 수 있는 자동적으로 발전기 트랜스 세트를 위해 차별적 혼신 보호 비율 금지 곡선과 더불어 스캐닝됩니다 ;

6.장치를 정력적 진동시험을 받을 수 있게 하는 제진 테이블과 내충격 고강도 알루미늄합금 기계 상자로, 건축학 안쪽 프레임 구조.

7.더 좋은 과도 응답과 주파수 진폭 특성과 악기에 기어를 넣으면서, 1448-point 파형 시뮬레이션으로, 미국 TI 기업의 최근 DSP와 대규모 프로그램 가능한 FPGA를 사용합니다. 그것은 제일 먼저 중국에서 20 비트 직렬 공항 DA를 사용했으며, 그것이 더 나아가 출력 정확성을 향상시킬 것입니다.

파트 2 : 소프트웨어

1.장비의 KRT 소프트웨어는 적당한 노트북 PC를 통하여 기초가 되고 운영된 윈도우입니다. 모든 제어 태스크와 데이터 수집, 처리와 테스트 결과 이 리코딩은 노트북 PC 또는 제어기 상의 작동 소프트웨어에 의해 수행됩니다. 소프트웨어 패키지는 다음 기능에 사용자 편리성 메뉴 표시를 제공합니다.

2.KRT 소프트웨어는 윈도우 기본적 운영 체제 (윈도우 XP / Vista / Win7), 마우스 받침판과 온라인 도움말에 있습니다.

3.KRT 소프트웨어는 보호하는 시험 세트와의 실시간 통신을 가지고 있습니다, 측정 결과가 온라인으로 드러내집니다.

4.KRT 소프트웨어는 AC을 제어하고 계속 변화하는 온도와 지속 기간의 교류 출력의 DC 상쇄 효과가 생산될 수 있도록 DC가 출력합니다.

5.KRT 소프트웨어는 교류 출력에서 고조파 내용 (2번째 내지 20번째)을 제어하고, 스테아디-스테이트와 동적이고 일시적 검사를 수행합니다.

6.KRT 소프트웨어는 다재다능하고 쉽게 표준 프로그래밍 언어에 대한 지식 없이 사용자들에 의해 특화합니다.

7.KRT 소프트웨어는 동시에 가장 적게 2 시험 신호에 경사로입니다. 결과는 그래픽적이고 / 또는 평평한 포맷에 이용할 수 있습니다.

8.정격값, 거리, 차이, 과전류, 동기장치, 변환과 또한 주요 인자 스텐실 데이터베이스를 시험하는 그와 같은 보호 고정값과 특성을 포함하는 KRT 소프트웨어 지원. 게다가, 그것은 더 쉽게 제조 작전에 대한 다양한 보호 소자의 사용자 설정을 단순화하는 입출 스텐실 파일을 지원합니다.

9.KRT 소프트웨어가 벡터, 물결, 신호 사진과 차이, 절박, 과전류와 기타를 제공한다고, 풍부한 사진은 직접적으로 현재 매개변수 설정과 시험 상태를 반영합니다 ; 그리고 또한 줌을 제공하고 이동합니다, 체크포인트와 더 복잡한 운영

10.IEC61850-9-1,IEC61850-9-2,IEC60044-7/8, 거위와 더 다른 프로토콜로 적합한 KRT 소프트웨어 지원 디지털 시험기.

11.KRT 소프트웨어는 모든 약간 리오 파일과 XRIO 파일을 수입하고 수출하여야 하거나 할 수 있는 등이 쉽게 시험을 받습니다
